As redes de telecomunicações constituem-se como o elemento base que permitirá a prestação dos serviços digitais avançados precisos para a evolução da actividade empresarial, e assim se reflecte na Agenda digital da Galiza 2020 e na Agenda de competitividade da Galiza.

A este respeito, o Plano de banda larga da Galiza 2020, enquadrado na Agenda digital da Galiza 2020 e aprovado pelo Conselho da Xunta da Galiza o 1 de outubro de 2015, considera entre os seus objectivos a realização de actuações facilitadoras do despregamento de redes de comunicações electrónicas.

Estas actuações facilitadoras são iniciativas específicas necessárias para acelerar o achegamento das tecnologias da informação e comunicação às empresas, assim como actuações facilitadoras do despregamento de redes de comunicações electrónicas nas áreas empresariais, promovidas pelas próprias administrações públicas, que permitirão impulsionar o desenvolvimento digital.

Actualmente as empresas encontram numa etapa de transição para um modelo caracterizado por uma maior flexibilización e individualización, uma produção mais eficiente e com menores prazos de comercialização.

Este novo modelo empresarial vê-se marcado pela chegada de soluções digitais inovadoras (a computação na nuvem, a impressão 3D, as máquinas inteligentes, a internet das coisas, Big Data, etc.) que se estão a instaurar nas novas economias baseadas no conhecimento e favorecedoras da sustentabilidade.

Deste modo, assegurar nas áreas empresariais a possibilidade de implantação das redes de telecomunicações permitirá avançar na transformação digital do sector empresarial galego, o que lhes permitirá às empresas oferecer produtos e serviços de maior valor acrescentado e manter-se constantemente à vanguarda num comprado global.

Maior qualidade, posicionamento, visibilidade, mobilidade e detecção temporã de novos nichos de mercado, são algumas das vantagens das que desfrutarão as empresas que se integrem na evolução tecnológica.

É preciso portanto, trabalhar no objectivo de achegar as soluções digitais inovadoras ao sector empresarial. Neste senso, as administrações públicas estão comprometidas na posta em marcha de políticas activas com a finalidade de que os benefícios das tecnologias da informação e comunicação cheguem, com a maior brevidade e capacidade possível, ao conjunto empresarial.

Assim, o artigo 10 da Lei 3/2013, de 20 de maio, de impulso e ordenação das infra-estruturas de telecomunicações da Galiza, estabelece que os projectos de obra pública promovidos pelas administrações públicas, deverão prever a instalação de canalizações relativas aos serviços de comunicações electrónicas, assim como a reserva de espaços habilitados para equipamentos de telecomunicações e localizações de radiocomunicacións, habilitando o desenvolvimento da normativa correspondente.

Deste modo, o presente decreto estabelece, em desenvolvimento das previsões do artigo 10 da Lei 3/2013, de 20 de maio, de impulso e ordenação das infra-estruturas de telecomunicações da Galiza, o marco normativo para a inclusão das infra-estruturas de suporte necessárias para o despregamento de redes de comunicações electrónicas nos projectos de áreas empresariais promovidos pelas administrações públicas da Galiza. Atendendo à natureza das áreas empresariais, este decreto recolhe no seu âmbito de aplicação as obras de nova planta, já se trate de uma nova área empresarial ou da ampliação em superfície de uma já existente.

Dentro da finalidade geral de aproveitar a execução das áreas empresariais para facilitar um despregamento mais rápido, ordenado e eficiente das infra-estruturas de telecomunicações, o presente decreto pretende, respeitando o marco normativo geral em matéria de telecomunicações, fixar os critérios de desenho e dimensionamento dos elementos principais das infra-estruturas de suporte e estabelecer as prescrições técnicas aplicável a materiais e elementos construtivos. Pretende-se, em definitiva, dotar de homoxeneidade e segurança as actuações e projectos susceptíveis de ver-se afectados.

O fundamento competencial do presente decreto é o mesmo que o da Lei 3/2013, de 20 de maio. Em concreto, trata de uma norma ditada ao amparo das competências autonómicas em matéria de ordenação do território e urbanismo, protecção do ambiente e da paisagem e em matéria de fomento e planeamento da actividade económica, previstas nos artigos 27, números 3 e 30, e 30.I.1 do Estatuto de autonomia da Galiza, respeitando a competência exclusiva do Estado em matéria de telecomunicações –artigo 149.1.21 da Constituição espanhola– e o correspondente marco normativo geral em matéria de telecomunicações.

Para a sua elaboração atendeu aos princípios de boa regulação fixados no artigo 129 da Lei 39/2015, de necessidade, eficácia, proporcionalidade, segurança jurídica, transparência e eficiência. Necessidade, já que as empresas das áreas empresariais demandan serviços de banda larga de qualidade como um elemento indispensável para a sua competitividade no comprado local e internacional. Eficácia e eficiência, pois o facto de estabelecer e executar desde o inicio infra-estruturas de suporte e os espaços de reserva para o despregamento de redes de comunicações electrónicas reduz custos ou prazos temporários para acometer actuações posteriores. Proporcionalidade ao tratar-se de actuação com um impacto orçamental menor no seu âmbito de aplicação. Segurança jurídica e transparência, na medida em que o processo de tramitação seguiu as correspondentes fases de exposição pública e consulta.

As medidas previstas neste decreto são obrigações que se lhes impõem às administrações públicas da Comunidade Autónoma da Galiza, incluídas as entidades de direito público vinculadas ou dependentes, que abrangeriam tanto a Administração autonómica como a local.

Neste senso, no que respeita à Administração autonómica, as medidas enquadrar-se-iam, em todo o caso, no princípio de autonomia e na potestade organizativo da Administração, e no que respeita à Administração local, a norma resulta acorde e respeitosa com a autonomia das entidades locais reconhecida no artigo 137 da Constituição espanhola. Não pode esquecer-se que o sistema competencial no âmbito local se fundamenta na atribuição de competências através do legislador competente por razão da matéria. Neste senso, o artigo 25.2 da Lei 7/1985, de 2 de abril, reguladora das bases do regime local, identifica as matérias dentro das cales o município deve ter, em todo o caso, competências próprias mas não atribui competências senão que a atribuição em sentido estrito corresponde à legislação sectorial do Estado e das comunidades autónomas, cada qual no âmbito das suas competências.

No que se refere à estrutura deste decreto, divide-se em três capítulos, um deles referido às disposições gerais; outro às responsabilidades de execução e gestão, no tocante às infra-estruturas e espaços de suporte para o despregamento de redes de comunicações electrónicas, e a gestão do acesso a estas por parte dos operadores de redes e serviços de comunicações electrónicas e o último relativo aos critérios de desenho e dimensionamento das citadas infra-estruturas e espaços de reserva.

O capítulo I contém as disposições gerais que estabelecem o objecto do decreto e o seu âmbito de aplicação, estabelecendo as recomendações técnicas de referência e identificando os elementos principais das infra-estruturas de suporte.

O capítulo II tem por objecto regular as obrigações de execução atribuídas aos promotores das áreas empresariais no tocante às infra-estruturas de suporte e espaços de reserva para o despregamento de redes de comunicações electrónicas, assim como estabelecer quem será o seu xestor e a sua responsabilidade a respeito do acesso dos operadores de redes e serviços de comunicações electrónicas às infra-estruturas de suporte vinculadas ao domínio público das áreas empresariais.

O capítulo III tem por objecto estabelecer prescrições técnicas, incluindo os critérios de desenho e dimensionamento mínimos das infra-estruturas e espaços de suporte para o despregamento de redes de comunicações electrónicas, assim como prescrições técnicas aplicável a materiais e elementos construtivos. Estas prescrições técnicas são de observancia obrigatória na execução dos projectos das obras públicas no âmbito de aplicação desta norma.

Completam as previsões do decreto uma disposição adicional que concreta a possibilidade de requerer o cumprimento às entidades de direito privado dependentes de uma Administração pública da Galiza que sejam promotoras. O decreto recolhe também uma disposição transitoria relativa à aplicação das disposições previstas no decreto aos projectos em tramitação e duas disposições derradeiro, a primeira relativa à habilitação para o desenvolvimento das disposições do presente decreto e a segunda relativa à entrada em vigor. Finalmente, inclui-se como anexo as prescrições técnicas de aplicação, incluindo critérios de desenho e dimensionamento das infra-estruturas e os espaços de reserva, assim como as prescrições técnicas aplicável a materiais e elementos construtivos.

Na elaboração do presente decreto observaram-se os trâmites de publicidade através do Portal de transparência e governo aberto e de audiência e os restantes trâmites preceptivos, incluído o ditame do Conselho Consultivo da Galiza, ao tratar-se de um regulamento ditado em execução de lei, concretamente, das previsões do artigo 10 da Lei 3/2013, de 20 de maio, de impulso e ordenação das infra-estruturas de telecomunicações da Galiza.

Na sua virtude, por proposta do conselheiro de Fazenda de acordo com o Conselho Consultivo, e depois de deliberação do Conselho da Xunta da Galiza, na sua reunião do dia vinte e seis de julho de dois mil dezoito,

DISPONHO:

CAPÍTULO I

Disposições gerais

Artigo 1. Objecto

O presente decreto tem por objecto estabelecer o marco normativo relativo à previsão da instalação de infra-estruturas de suporte específicas para o despregamento das redes de comunicações electrónicas e de espaços de reserva habilitados exclusivamente para a colocação de equipamento de telecomunicações e localizações de radiocomunicacións nas áreas empresariais que sejam promovidas pelas administrações públicas da Galiza, incluídas as entidades de direito público vinculadas ou dependentes. Tudo isso com sujeição ao marco normativo geral em matéria de telecomunicações.

Artigo 2. Âmbito de aplicação

1. As previsões do presente decreto são de aplicação aos projectos de obra pública que sejam promovidos pelas administrações públicas da Galiza, no âmbito das suas respectivas competências, que tenham por objecto:

a) A construção de uma nova área empresarial.

b) A ampliação em superfície de uma área empresarial já existente.

2. As disposições do presente decreto aplicar-se-ão, além disso, a outro tipo de actuações em áreas empresariais, diferentes das anteriores, quando a Administração promotora considere que concorrem factores de viabilidade técnico-económica e a dita actuação resulta pertinente para facilitar o posterior despregamento de redes de comunicações electrónicas.

Artigo 3. Referências técnicas básicas

1. Na execução das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas objecto deste decreto, salvo disposição expressa em contra, tomar-se-á coma referência técnica básica a seguinte normativa, ou, se é o caso, a norma que a substitua:

a) UNE 133100-1: 2002: infra-estruturas para redes de telecomunicações. Parte 1: canalizações subterrâneas.

b) UNE 133100-2: 2002: infra-estruturas para redes de telecomunicações. Parte 2: arquetas e câmaras de registro.

c) UNE 133100-3: 2002: infra-estruturas para redes de telecomunicações. Parte 3: trechos interurbanos.

d) UNE-EM 124-1:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 1: definições, classificação, princípios gerais de desenho, requisitos de comportamento e métodos de ensaio.

e) UNE-EM 124-2:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 2: dispositivos de cubrimento e de encerramento de fundición.

f) UNE-EM 124-3:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 3: dispositivos de cubrimento e de encerramento de aço ou aliaxe de aluminio.

g) UNE-EM 124-4:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 4: dispositivos de cubrimento e de encerramento de formigón armado.

h) UNE-EM 124-5:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 5: dispositivos de cubrimento e de encerramento de materiais compostos.

i) UNE-EM 124-6:2015: dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Parte 6: dispositivos de cubrimento e de encerramento de polipropileno (PP), polietileno (PE) o poli(cloruro de vinilo) não plastificado (PVC-U).

j) UNE-EM 61386-1:2008: sistemas de tubos para a condução de fios. Parte 1: requisitos gerais.

k) UNE-EM 61386-21:2005: sistemas de tubos para a condução de fios. Parte 21: requisitos particulares. Sistemas de tubos rígidos.

l) UNE-EM 61386-24:2011: sistemas de tubos para a condução de fios. Parte 24: requisitos particulares. Sistemas de tubos soterrados sob terra.

m) UNE-NISSO 9969:2016: tubos de materiais termoplásticos. Determinação da rixidez anular (ISSO 9969:2016).

n) UNE-EM 12350-2:2009: ensaios de formigón fresco. Parte 2: ensaio de assentamento.

o) UNE 36068:2011: barras corrugadas de aço soldable para uso estrutural em armaduras de formigón armado.

p) UNE 36092:2014: malhas electrosoldadas de aço para uso estrutural em armaduras de formigón armado. Malhas electrosoldadas fabricadas com arames de aço B 500 T.

q) UNE-EM 10025-1:2006: produtos laminados em quente de aços para estruturas. Parte 1: condições técnicas gerais de subministração.

r) UNE-NISSO 1461:2010: recubrimentos de galvanización em quente sobre peças de ferro e aço. Especificações e métodos de ensaio.

s) UNE-EM 10088-1:2015: aços inoxidables. Parte 1: relação de aços inoxidables.

2. Por ordem da pessoa titular da conselharia competente em matéria de sociedade digital, identificar-se-ão as normas que substituam as enumerado no número 1.

Artigo 4. Elementos principais das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas

1. As infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas objecto do presente decreto estarão formadas pela infra-estrutura pasiva, espaços de reserva e nodo.

2. Os elementos das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas objecto do presente decreto serão os seguintes:

a) Infra-estrutura pasiva de rede de telecomunicações: elementos que conformam o suporte onde albergar o cableado e equipamento de telecomunicações necessário para que os operadores de telecomunicações possam prestar os seus serviços. Está formada pelos seguintes elementos:

1º. Canalizações ou conduções soterradas, que poderão ser superficiais no caso de túneis, pontes ou viadutos.

2º. Elementos de registro ou arquetas para o tendido de cabos, a interconexión de redes e a instalação de elementos pasivos ou activos de telecomunicações.

b) Espaço de reserva: parcela livre para a execução de instalações tais como casetas e armarios onde albergar as equipas de telecomunicações que requeiram os operadores, e para a localização de torres de radiocomunicacións.

c) Nodo: ponto em que se prevê a localização do equipamento activo de telecomunicações dos operadores para dar serviço à área empresarial. Este nodo situará no espaço de reserva ou solução adoptada na sua falta.

3. O projecto de construção deverá detalhar as soluções construtivas adoptadas em cada caso, justificando a idoneidade dos materiais e procedimentos que se utilizarão.

CAPÍTULO II

Execução e gestão das infra-estruturas de suporte executadas
para o despregamento de redes de comunicações electrónicas

Artigo 5. Responsabilidade da execução das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas

A Administração pública promotora da área empresarial (em diante, promotora da obra), será a responsável por assegurar que a execução das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas cumprem as disposições do presente decreto. Para estes efeitos, nos pregos dos contratos que tenham por objecto, de maneira conjunta ou independente, a elaboração do projecto de obras e a construção da área empresarial incluir-se-ão expressamente as obrigações derivadas do presente decreto.

Artigo 6. Responsabilidade da gestão das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas

1. As infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas que se instalem nas áreas empresariais, segundo o estabelecido neste decreto, farão parte do conjunto resultante da obra de urbanização e passarão a integrar no domínio público autárquico conforme o estabelecido no marco normativo geral em matéria de telecomunicações.

2. As administrações públicas titulares do domínio público mencionado no número anterior (em diante, xestor das infra-estruturas) serão as responsáveis por assegurar que a gestão das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas cumpre as condições gerais recolhidas no artigo 7.

Artigo 7. Condições gerais de acesso às infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas

1. As xestor das infra-estruturas de suporte e das reservas de espaço vinculadas às obras públicas às cales lhes seja de aplicação esta norma, encarregar-se-ão de pôr as ditas infra-estruturas à disposição dos operadores de redes e serviços de comunicações electrónicas interessados no seu uso.

2. As administração públicas xestor das infra-estruturas de suporte e espaços de reserva objecto desta norma poderão aprovar, no âmbito das suas competências, a normativa precisa para concretizar a posta à disposição das anteditas infra-estruturas.

3. O disposto neste preceito percebe-se com sujeição à norma estatal em matéria de telecomunicações.

CAPÍTULO III

Critérios técnicos

Artigo 8. Critérios básicos para o desenho, dimensionamento e prescrições técnicas aplicável a materiais e elementos construtivos das infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas

1. O desenho e dimensionamento das infra-estruturas de suporte e das reservas de espaço vinculadas às obras públicas às cales lhes seja de aplicação o presente decreto levar-se-á a cabo de acordo com as seguintes regras:

a) Achegar as infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas à totalidade da superfície empresarial.

b) Optimizar o planeamento das infra-estruturas de suporte buscando o traçado de menor percurso que permita dotar de acesso a totalidade da superfície empresarial.

c) Optimizar o espaço disponível no domínio público da área empresarial para o despregamento das infra-estruturas de suporte evitando a duplicidade dos elementos de registro e espaços de reserva que conformam a infra-estrutura.

d) Possibilitar o compartimento das infra-estruturas de suporte por parte dos operadores de telecomunicações.

2. Para o desenho e dimensionamento das infra-estruturas, assim como prescrições técnicas aplicável a materiais e elementos construtivos, às quais faz referência o número anterior dever-se-ão cumprir os critérios especificados no anexo.

3. O disposto neste preceito percebe-se com sujeição à normativa estatal em matéria de telecomunicações.

Disposição adicional única. Infra-estruturas de suporte para o despregamento de redes de comunicações electrónicas em áreas empresariais promovidas por entidades não sujeitas ao presente decreto

No caso concreto de áreas empresariais promovidas por uma entidade de direito privado dependente de uma Administração pública da Galiza, a Administração pública à qual esteja adscrita esta entidade, ou que tenha atribuída a sua tutela funcional, poderá requerer que a obra se execute cumprindo com as previsões do presente decreto.

Disposição transitoria única. Projectos em tramitação

1. As disposições do presente decreto serão de aplicação aos projectos de urbanização de áreas empresariais promovidas pelas administrações públicas da Galiza que não iniciassem o trâmite de informação pública no momento da entrada em vigor desta norma.

2. Nos restantes casos, a promotora da área empresarial poderá decidir a aplicação das disposições do presente decreto quando seja técnica, jurídica e economicamente viável, tendo em conta as características da obra e o estado de execução do contrato.

Disposição derradeiro primeira. Normativa de desenvolvimento

Faculta-se a pessoa titular da conselharia competente em matéria de sociedade digital para ditar as disposições necessárias para o desenvolvimento deste decreto no relativo à organização e matérias próprias do seu departamento.

Disposição derradeiro segunda. Entrada em vigor

O presente decreto entrará em vigor aos vinte dias naturais da sua públicación no Diário Oficial da Galiza.

Santiago de Compostela, vinte e seis de julho de dois mil dezoito

Alberto Núñez Feijóo
Presidente

Valeriano Martínez García
Conselheiro de Fazenda

ANEXO

Critérios de desenho e dimensionamento das infra-estruturas e os espaços
de reserva para o despregamento de redes de comunicações electrónicas em áreas empresariais promovidas pelas administrações públicas da Galiza

1. Critérios de desenho e dimensionamento das canalizações e espaços.

1.1. Espaço de reserva.

Prever-se-á um espaço de reserva mínimo de 50 m2 pertencente à área empresarial e com acesso rodado por ela, conectado à infra-estrutura pasiva de rede de telecomunicações objecto do presente decreto, assim como com a infra-estrutura de interconexión à rede eléctrica e à rede de pluviais.

Este espaço situar-se-á:

a) Numa zona elevada com boa visibilidade da área empresarial.

b) Num lugar o mais equidistante possível a todas as parcelas.

c) Perto de um acesso principal à área empresarial.

No caso de não ser possível cumprir todos os anteriores requisitos, priorizarase o seu cumprimento em função da ordem em que se indicam.

Naqueles casos em que não seja possível prever este espaço de reserva mínimo dever-se-á justificar adequadamente no projecto, indicando as medidas complementares adoptadas para permitir a localização do equipamento de telecomunicações (nodo).

As infra-estruturas de interconexión à rede eléctrica deverão estar dimensionadas para permitir a alta de serviços de ao menos três utentes diferentes.

1.2. Traçado da canalização.

O traçado da canalização deverá permitir conectar todas as parcelas da área empresarial com o nodo, assim como a interconexión deste com os pontos de acesso rodado à área empresarial, de maneira que os operadores possam interconectar nas supracitadas localizações as suas redes.

Para os critérios recolhidos neste anexo diferenciar-se-ão três tipos de canalizações segundo a sua função e dimensões:

a) Canalização de ligazón: esta canalização conectará todos os pontos de acesso rodado à área empresarial com o nodo. Para isso, a dita canalização chegará, em cada acesso rodado, aos lindes da área empresarial com as parcelas com que limite.

b) Canalização de distribuição: esta canalização permitirá conectar o nodo com os elementos de registro ou arquetas que dão serviço às parcelas da área empresarial. Como norma geral, o traçado da canalização de distribuição deverá permitir o acesso às parcelas que conecta desde o nodo por dois caminhos completamente disxuntos (estrutura em anel), salvo naqueles trechos em que o desenho das vias não permita o acesso às parcelas por dois caminhos diferentes.

c) Canalização de acesso: esta canalização permitirá conectar os elementos de registro ou arquetas que dão serviço às parcelas com a canalização de distribuição.

Para o planeamento do traçado dever-se-ão ter em consideração as canalizações pertencentes a outros serviços, respeitando as distâncias e localizações relativas que figuram na normativa técnica de referência (caso de número 4.3 da UNE 133100-1 e da legislação de aplicação).

Por norma geral, e salvo o caso da canalização de acesso, a canalização transcorrerá por uma das margens da via, por passeio ou pela plataforma, conforme a normativa vigente. Salvo impedimento de força maior, transcorrerá paralela à via e com o menor número de curvas possível e estas terão o maior raio de curvatura que seja viável. Quando seja necessário realizar curvas duplas ou em forma de S para salvar obstáculos, seguir-se-ão as indicações a respeito disso que figuram no número 5.1 da norma UNE 133100-1.

Tanto as mudanças de margens que requeira a canalização como os cruzamentos de via realizar-se-ão perpendiculares ao traçado da via empregando as técnicas adequadas para proteger do trânsito rodado e de acordo com a normativa vigente.

1.3. Condutos.

A canalização estará formada por um conjunto de condutos com um diámetro exterior mínimo de 63 mm para os casos de canalização de enlace e canalização de acesso. No caso de canalização de distribuição, o diámetro exterior mínimo será de 125 mm.

Em todo o caso, independentemente das suas dimensões, as estruturas de condutos instaladas deverão ter configuração de prisma e empregarão, na medida em que seja preciso, os respectivos elementos separadores.

1.4. Dimensionamento da canalização.

O tamanho da canalização deverá variar em função do número e tipo de condutos que junto com os recubrimentos laterais, inferiores e superiores, conformam o denominado prisma da canalização. A configuração do prisma será conforme com as recomendações dadas na normativa UNE 133100, e de acordo com a normativa vigente aplicável.

Em todo o caso, analisar-se-á que toda a canalização garanta uma capacidade suficiente, de acordo com a estimação de necessidades de redes de comunicações electrónicas.

Segundo o tipo de canalização dever-se-á analisar a capacidade necessária para permitir o despregamento de redes de comunicação electrónicas em função das suas necessidades. Em todo o caso, estabelece-se o seguinte dimensionamento mínimo, considerando o uso de condutos com um diámetro externo mínimo de 63 mm ou 125 mm em função do tipo de canalização:

	Nº de condutos	Diámetro externo mínimo do conduto
Canalização de ligazón	4	63 mm
Canalização de distribuição	4	125 mm
Canalização de acesso	4	63 mm

Naqueles casos em que coincida o traçado de dois ou mais tipos de canalizações, poder-se-ão unificar os condutos para formar um único prisma, mas mantendo, em todo o caso, a capacidade mínima para cada um dos tipos de canalizações.

Em caso de empregar condutos de outras dimensões, poder-se-ão variar as configurações estabelecidas mantendo, em todo o caso, uma capacidade mínima equivalente.

O número e tipoloxía de condutos que se instalem deverá ser uniforme em todo o traçado para cada tipo de canalização.

2. Tipoloxías e critérios de situação, selecção e identificação de arquetas.

2.1. Tipoloxía de arquetas.

As arquetas são elementos de registro que cumprem a dupla missão de interconectar os trechos de canalização, facilitando o tendido do cableado, e albergar os equipamentos de telecomunicação necessários para dar serviço às parcelas.

Para os critérios recolhidos neste anexo diferenciar-se-ão três tipos de arquetas segundo a sua função e dimensões:

a) Arquetas de equipamento: os registros de maior capacidade destinados a albergar equipamentos e reservas de cabo.

b) Arquetas de distribuição: os registros destinados a facilitar o tendido de cabos no interior dos condutos e para albergar cocas e equipamentos de distribuição de acometidas.

c) Arquetas de acometida: os registros finais destinados a estabelecer a união entre a canalização de telecomunicações do polígono e a infra-estrutura de telecomunicação da/do parcela/imóvel.

2.2. Distribuição de arquetas.

Para uma adequada instalação e disposição, tanto de equipamentos como de cableado, faz-se necessário um apropriado compartimento de arquetas em toda a infra-estrutura, de forma que satisfaçam todas as funcionalidades estabelecidas para o despregamento da rede. Assim, e em função da tipoloxía anteriormente detalhada, estabelecem-se os seguintes critérios:

a) No caso de arquetas de equipamento:

1º. Instalar-se-ão em todos os pontos de acesso rodado à área empresarial, como ponto final de cada canalização de enlace. Adicionalmente instalar-se-ão em qualquer outra localização que possa ser destinada a interconexión com as redes dos operadores e conectarão mediante a canalização necessária com a infra-estrutura de canalização de enlace, passando a fazer parte desta.

2º. Instalar-se-ão no mínimo duas arquetas de equipamento para a conexão com o nodo, com um acesso a este desde cada uma delas e conexão entre elas, com uma canalização equivalente à dimensionada para a canalização de distribuição.

3º. Em cada cruzamento de via da canalização dever-se-á instalar no mínimo uma arqueta de equipamento, num dos dois extremos do cruzamento.

4º. Intercalaranse no mínimo uma arqueta de equipamento cada seis arquetas de distribuição.

5º. Cada arqueta de equipamento poderá conectar-se mediante canalização de acesso com um máximo de três arquetas de acometida.

6º. Eleger-se-ão localizações o mais equidistantes possíveis entre as arquetas de equipamento que se executarão.

b) No caso de arquetas de distribuição deverão respeitar-se os seguintes condicionante, sempre que não exista já uma arqueta de equipamento nessa localização:

1º. Não haverá trecho de canalização entre arquetas de distribuição, ou entre estas e arquetas de equipamento superiores a 150 m.

2º. Deverão instalar-se arquetas de distribuição nos trechos de elevada curvatura da canalização (mudanças de direcção).

3º. Deverá instalar-se ao menos uma arqueta de distribuição em pontos singulares da infra-estrutura, como cruzamento com outras vias.

4º. Cada arqueta de distribuição poderá conectar-se mediante canalização de acesso com um máximo de três arquetas de acometida.

5º. No caso de existir passos especiais como túneis ou pontes requerer-se-á a instalação de arquetas de distribuição em ambos os extremos.

6º. Requerer-se-á a instalação de arquetas de distribuição em todo a mudança de tipoloxía de canalização.

c) No caso de arquetas de acometida:

1º. Só se poderão instalar arquetas de acometida na canalização de acesso.

2º. Instalar-se-á no mínimo uma arqueta de acometida cada duas parcelas e a uma distância máxima de 5 m de cada uma das parcelas às quais presta serviço.

3º. Não haverá trecho de canalização entre arquetas de acometida e arqueta de distribuição ou equipamento superiores a 20 m.

2.3. Localização de arquetas.

As arquetas situar-se-ão interceptando a canalização nos pontos em que seja necessário em função dos critérios anteriormente mencionados e conforme a normativa vigente.

A escavação efectuará com os meios adequados à natureza do terreno, às dimensões precisas e às condições requeridas nas permissões de obra, de forma que as gabias fiquem enfrontadas em planta com as entradas de condutos correspondentes.

Situar-se-ão preferentemente em passeio e poderão também situar-se em berma ou zona de aparcadoiro. Em nenhum caso se situarão enzima de outras canalizações.

Sempre se colocarão em vertical e de tal maneira que o conjunto do marco e tampas fiquem ao nível do pavimento.

Em todo o caso, ademais da adequada localização de arquetas para acometer todas as parcelas, analisar-se-á a localização e disposição destas para garantir uma distribuição coherente de acordo com a segurança e com as necessidades dos diferentes operadores.

2.4. Selecção tipo de arqueta.

Tendo em conta a separação funcional mencionada (arquetas de equipamento, distribuição e acometida), a seguinte tabela especifica as dimensões mínimas das arquetas susceptíveis de serem empregues de acordo com as suas dimensões mínimas e características construtivas:

Denominação	Dimensões interiores mínimas (ancho × comprido × profundo)
Arqueta de acometida	400×400×600 mm
Arqueta de distribuição	800×800×800 mm
Arqueta de equipamento	900×1.200×900 mm

Poder-se-ão variar estas dimensões sempre que se mantenha a superfície em planta para cada tipo de arqueta e de maneira que se guardem todas as funcionalidades estabelecidas para elas.

Em qualquer caso será preciso garantir que o dimensionamento das arquetas é adequado à capacidade e disposição do prisma de condutos, não obrigando a variações na direcção ou redistribuição deste para o seu passo pelas arquetas.

2.5. Identificação de arquetas.

Todas as arquetas deverão estar perfeitamente identificadas, de forma que se possam diferenciar. Na parte visível das suas respectivas tampas figurará um logótipo ou inscrição identificativo do uso.

3. Esquema tipo de infra-estrutura de suporte e espaço de reserva para o despregamento de redes de comunicação electrónicas numa área empresarial.

A adequada disposição da canalização e as arquetas é essencial para dotar a infra-estrutura de uma capacidade e funcionalidade suficiente. Deste modo garante-se uma disposição coherente do cableado e os equipamentos em toda a canalização, para a prestação de um serviço adequado a todas/os as/os parcelas/imóveis.

Na figura adjunta mostra-se um exemplo de infra-estrutura de canalizado de telecomunicação na qual se podem apreciar as diversas disposições recolhidas nos pontos anteriores.

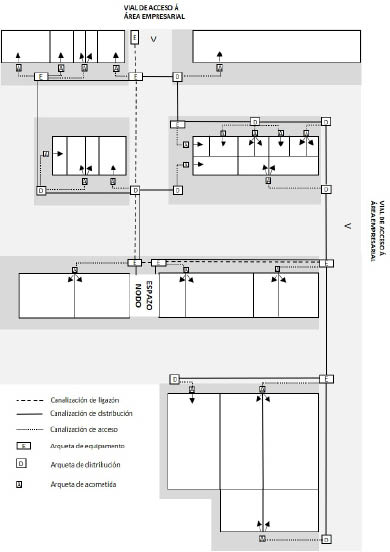

Figura 1. Esquema tipo de infra-estrutura de suporte de rede
de telecomunicações numa área empresarial

4. Prescrições técnicas aplicável a materiais e elementos construtivos.

No presente ponto recolhem-se as prescrições técnicas específicas aplicável a materiais e elementos construtivos, com o objecto de destacar alguns dos aspectos gerais mais importantes.

Contudo, e sempre que não se proporcione nenhuma directriz específica, acudir-se-á à normativa técnica e legislação de referência para cada caso.

4.1. Canalizações.

Os condutos aloxados em gabia dispor-se-ão em forma de prisma e recubriranse de formigón. O dimensionado da gabia será variable segundo o contorno e as dimensões da própria canalização, tomando como referência o indicado na norma UNE 133100-1. Em todo o caso, à hora de realizar o recheado da gabia, este deverá ser tal que não implique nenhum risco para os elementos da canalização, garantindo a inexistência de corrementos futuros que possam afectar a integridade dos condutos.

Para a construção dos prismas, empregar-se-ão condutos com os diámetros estabelecidos no ponto 1.4, em função do tipo de canalização. No que diz respeito à sua resistência e demais características construtivas, seguir-se-á o especificado na normativa de referência e em concreto na UNE 133100-1, UNE-EM 61386-1:2005, UNE-EM 61386-21, UNE-EM 61386-24 e na UNE-NISSO 9969.

Os condutos conectar-se-ão mediante manguitos adequados adquiridos para esse efeito. Os condutos deverão cortar-se o menos possível. Em caso que seja necessário realizá-los, os cortes deverão ser o mais rectos e limpos, para evitar irregularidades na continuidade da camada interior que possam entorpecer o percurso dos fios guia ou de cabos e mangueiras.

Todos os condutos se obturarán nas arquetas uma vez terminada a canalização. Também deverá proceder-se ao taponamento dos condutos durante a interrupção das obras, enquanto se realiza a construção das gabias, para evitar a entrada de qualquer tipo de elementos que possam impedir, danar ou dificultar o futuro tendido de cabo.

Além disso, uma vez terminada a construção da canalização tender-se-á um fio-guia por todos e cada um dos trechos e condutos da canalização. As pontas dos fios deverão deixar-se atadas entre sim ou à argola de tiro nas arquetas para evitar que estas se introduzam nos condutos, obrigando a um novo tendido.

4.2. Arquetas.

Tanto se se opta pela fabricação de arquetas in situ como no caso de arquetas prefabricadas, cumprirá com a legislação vigente, em particular no relativo a controlo de materiais, ancoraxe de armaduras, recubrimentos e continuidade estrutural entre paredes e entre estas e a limiar e o teito.

Todas as arquetas (incluindo as tampas e coberturas) deverão suportar os ónus e sobrecargas normalizadas em cada caso e o empurre do terreno, tomando como referência a norma UNE 133100 em função da sua localização.

Todos os materiais empregados para a construção das arquetas (formigóns, poliésteres, aços...) terão, no mínimo, as propriedades e características que se mencionam na norma UNE 133100 e na restante normativa técnica específica que seja aplicável segundo o caso (UNE-EM 12350-2, UNE 36068, UNE 36092, UNE-EM 10025, UNE-NISSO 1461, UNE-EM 10088-1).

No que respeita aos elementos associados às arquetas (tampas, obturadores, sumidoiros, ganchos...) seguir-se-á a configuração básica descrita na UNE 133100.
