Con el objeto de promover el uso generalizado e intensivo de las nuevas tecnologías en la Administración pública para la prestación de los servicios públicos de su competencia, el artículo 9 de la Ley 3/2013, de 20 de mayo, de impulso y ordenación de las infraestructuras de telecomunicaciones de Galicia, ha previsto que se determinasen reglamentariamente las infraestructuras de telecomunicaciones que se deberán incorporar a los edificios de titularidad de las administraciones públicas de Galicia que se construyan o que sean objeto de una reforma sustancial, además de contemplar la necesidad de interconexión a la red pública de comunicaciones electrónicas como premisa en la planificación de la construcción de edificios o inmuebles públicos.
Esta previsión legal se atendió con la publicación del Decreto 11/2016, de 28 de enero, por el que se regula la incorporación de las infraestructuras de telecomunicaciones en los edificios de la Administración general y de las entidades instrumentales del sector público autonómico de Galicia y su integración en la red corporativa de la Xunta de Galicia, y se desarrolló mediante la Orden de 19 de septiembre de 2016 por la que se aprueba la Guía de especificaciones de las infraestructuras de telecomunicaciones en la Administración general y las entidades instrumentales del sector público autonómico de Galicia.
La disposición adicional única, Habilitación para el desarrollo, de esta orden recoge: «Se habilita a la persona titular de la dirección de la Agencia para la Modernización Tecnológica de Galicia para dictar las resoluciones que sean necesarias para el desarrollo y aplicación de esta orden, así como para actualizar los criterios técnicos de diseño y dimensionamiento de la Guía de especificaciones de las infraestructuras de telecomunicaciones cuando las evoluciones tecnológicas o las modificaciones en la normativa aplicable así lo aconsejen».
Después de varios años de aplicación de la Guía con éxito, es necesaria su actualización, para corregir los errores e incoherencias encontrados, reorganizar sus contenidos, simplificar algunos detalles de las instalaciones y actualizar su normativa de base.
Para la actualización de la Guía de especificaciones de las infraestructuras de telecomunicaciones en la Administración general y las entidades instrumentales del sector público autonómico de Galicia, la Agencia para la Modernización Tecnológica de Galicia tuvo en cuenta las aportaciones de su propio personal, así como las de operadores especializados del sector.
Por lo expuesto, en uso de las facultades que tengo conferidas y de acuerdo con lo determinado en la disposición adicional única de la Orden de 19 de septiembre de 2016 por la que se aprueba la Guía de especificaciones de las infraestructuras de telecomunicaciones en la Administración general y las entidades instrumentales del sector público autonómico de Galicia,
RESOLVO:
Publicar la Guía de especificaciones de las infraestructuras de telecomunicaciones en la Administración general y las entidades instrumentales del sector público autonómico de Galicia actualizada.
Esta resolución es de aplicación desde la misma fecha de su publicación en el Diario Oficial de Galicia.
Santiago de Compostela, 1 de julio de 2025
Julián Cerviño Iglesia
Director de la Agencia para la Modernización Tecnológica de Galicia
ANEXO
Guía de especificaciones de las infraestructuras de telecomunicaciones
en la Administración general y el sector público autonómico de Galicia
Índice
1. Introducción.
1.1. Particularizaciones.
1.2. Glosario de términos.
2. Criterios de diseño y dimensionamiento de las infraestructuras de telecomunicaciones.
2.1. Sistema de cableado estructurado (SCE).
2.1.1. Estructura del SCE.
2.1.2. Subsistema de interconexión con proveedores (SX).
2.1.2.1. Acceso a redes de proveedores mediante acometida inferior.
2.1.2.2. Acceso a redes de proveedores mediante acometida superior.
2.1.2.3. Requisitos del repartidor de interconexión (RX).
2.1.3. Subsistema troncal de campus (SC).
2.1.3.1. Requisitos del repartidor de campus (RC).
2.1.3.2. Fibra óptica.
2.1.4. Subsistema troncal de edificio (SE).
2.1.4.1. Repartidor de edificio (RE).
2.1.4.2. Fibra óptica.
2.1.4.3. Cableado multipar.
2.1.5. Subsistema horizontal (SH).
2.1.5.1. Repartidores de planta (RP).
2.1.5.2. Punto de consolidación (PdC)
2.1.5.3. Cable de cuatro pares trenzados.
2.1.5.4. Tomas de telecomunicaciones (TT).
2.1.5.4.1. Dimensionamiento de las tomas.
2.1.6. Servicios sobre el sistema de cableado estructurado.
2.1.6.1. Sistema de red de acceso inalámbrico (SRAI).
2.1.6.1.1. Requisitos de diseño y dimensionamiento.
2.1.6.2. Sistemas inteligentes de seguridad y control (SISC)
2.1.6.2.1. Control de acceso a los recintos de telecomunicaciones.
2.1.6.3. Sistemas inteligentes de automatización (SIA).
2.2. Sistemas de cableado no estructurado.
2.2.1. Sistema de distribución de señales de radiodifusión sonora y televisión (R/TV).
2.2.1.1. Requisitos de diseño y dimensionamiento.
2.2.2. Sistemas de redes de telefonía móvil (SRTM).
2.2.2.1. Requisitos de diseño y dimensionamiento.
2.2.2.1.1. Repetidor de interior.
2.2.2.1.2. Nueva estación con distribución interior.
2.2.2.2. Requisitos de instalación.
2.3. Sistema de instalación eléctrica dedicada (SIED).
2.3.1. Requisitos de diseño y dimensionamiento.
2.3.2. Seguridad eléctrica: Toma de tierra, interconexión equipotencial y apantallamiento.
2.4. Infraestructuras de soporte y distribución.
2.4.1. Infraestructura de soporte.
2.4.1.1. Registros.
2.4.1.2. Recintos de comunicaciones.
2.4.1.2.1. Localización y dimensiones.
2.4.1.2.2. Características constructivas.
2.4.1.2.3. Equipamiento general.
2.4.1.2.3.1. Ventilación y climatización.
2.4.1.2.3.2. Iluminación.
2.4.1.2.3.3. Medidas contra incendios.
2.4.1.3. Armarios de comunicaciones del cableado estructurado.
2.4.1.3.1. Dimensionamiento de los armarios.
2.4.2. Infraestructura de distribución.
2.4.2.1. Canalización de entrada.
2.4.2.1.1. Canalización de entrada inferior.
2.4.2.1.2. Canalización de entrada superior.
2.4.2.2. Canalización principal.
2.4.2.3. Canalización secundaria.
2.4.2.4. Requisitos de diseño.
2.4.2.5. Dimensionamiento de las canalizaciones.
3. Especificaciones técnicas de los elementos de las infraestructuras.
3.1. Arquetas.
3.2. Registros de paso.
3.3. Características de los materiales empleados en canalizaciones.
3.3.1. Tubo curvable de material libre de halógenos.
3.3.2. Canal de material libre de halógenos.
3.3.3. Bandejas para cableado.
3.4. Características de los materiales empleados para cableado.
3.4.1. Fibra óptica.
3.4.1.1. Fibra óptica multimodo.
3.4.1.2. Fibra óptica monomodo.
3.4.1.3. Latiguillos de fibra óptica.
3.4.2. Cableado de cuatro pares trenzados.
3.4.2.1. Características del cableado de cuatro pares trenzados.
3.4.2.2. Latiguillos de cuatro pares trenzados.
3.4.3. Cableado multipar.
3.4.4. Cable coaxial.
3.5. Armarios de comunicaciones.
3.5.1. Características de los armarios.
3.5.2. Dotación interior.
3.6. Paneles de parcheo.
3.6.1. Paneles de fibra óptica.
3.6.2. Paneles de parcheo de cobre.
3.6.3. Paneles de parcheo de cable multipar.
3.7. Registros de tomas de telecomunicaciones.
3.8. Características del videoportero.
3.9. Características de los elementos eléctricos.
3.10. Garantía de los materiales.
4. Requisitos de instalación.
4.1. Instalación de elementos.
4.1.1. Armarios de comunicaciones.
4.1.1.1. Colocación de elementos dentro de los armarios SCE.
4.1.1.2. Colocación de los cables dentro de los armarios.
4.1.1.3. Conexión a tierra de los armarios.
4.1.2. Canalizaciones.
4.1.3. Cableados.
4.1.3.1. Cables de fibra óptica.
4.1.3.2. Cables de cuatro pares trenzados.
4.1.3.2.1. Conexionado en armarios de comunicaciones.
4.1.3.2.2. Conexionado en registros de tomas.
4.1.3.3. Cable multipar.
4.1.3.4. Cables coaxiales.
4.1.4. Acondicionamiento de espacios.
4.1.4.1. Patinillos.
4.1.4.2. Perforaciones de planta y tabiques.
4.1.4.3. Pintado.
4.1.4.4. Remates.
4.1.5. Garantía.
4.2. Criterios de etiquetado.
4.2.1. Numeración de los elementos.
4.2.2. Recintos de telecomunicaciones.
4.2.3. Registros de paso.
4.2.4. Registros de tomas de telecomunicaciones.
4.2.5. Armarios de comunicaciones.
4.2.6. Enlaces entre armarios de comunicaciones.
4.2.6.1. Terminación de fibra en panel.
4.2.6.2. Puertos de panel multipar.
4.2.7. Paneles de parcheo.
4.2.8. Tomas de telecomunicaciones.
4.2.9. Cuadros eléctricos.
4.2.10. Circuitos eléctricos.
4.2.11. Regleteros.
4.2.12. Puntos de consolidación.
4.2.13. Transceptores.
5. Procedimientos de verificación.
5.1. Verificación de la instalación de cable de cobre.
5.2. Verificación de la instalación de cable de fibra óptica.
5.3. Verificación de la instalación de manguera de pares.
5.4. Verificación de la instalación de cables coaxiales.
5.5. Verificación de la instalación eléctrica dedicada.
6. Documentación técnica.
6.1. Proyecto de infraestructura de comunicaciones.
6.1.1. Memoria.
6.1.2. Planos.
6.1.3. Pliego de condiciones.
6.1.4. Presupuesto.
6.2. Ejecución de la obra.
6.3. Documentación final de obra.
6.3.1. Descripción de la actuación.
6.3.2. Relación de los materiales y elementos empleados en la instalación.
6.3.3. Hojas de especificaciones técnicas de todo el material instalado.
6.3.4. Información de la instalación eléctrica dedicada.
6.3.5. Esquemas de ocupación de los armarios.
6.3.6. Manuales de uso de los sistemas activos instalados.
6.3.7. Planos.
6.3.8. Informes de certificación de cableado.
6.3.9. Fotografías de los elementos instalados.
6.3.10. Información para la gestión de las garantías.
6.3.11. NIF de la empresa instaladora del cableado de comunicaciones.
7. Normativa aplicable.
7.1. Reglamentos y disposiciones legales adicionales.
7.2. Normativa de ámbito español (Aenor).
7.3. Normativa de ámbito europeo (Cenelec).
7.4. Normativa de ámbito mundial (ISO/IEC).
7.5. Normativa de ámbito de la industria para telecomunicaciones (IEEE).
7.6. Otra normativa de posible aplicación.
1. Introducción.
Esta guía recoge las especificaciones necesarias para la normalización del proceso de diseño, instalación y verificación de la instalación de infraestructuras de telecomunicaciones en edificios y locales en los que desarrollan su actividad la Administración general y las entidades Instrumentales del sector público autonómico de Galicia.
Se define el sistema de telecomunicaciones de un inmueble como el conjunto de elementos y medios propios que proporcionan servicios de telecomunicaciones a las personas usuarias, dispositivos y aplicaciones dentro del complejo. El sistema de telecomunicaciones se construye sobre la infraestructura de telecomunicaciones.
Las infraestructuras de telecomunicaciones objeto de regulación en esta guía se caracterizan por su carácter perdurable en el tiempo y relación específica con el inmueble. Queda fuera del ámbito de esta guía la especificación de elementos que, aun siendo integrantes del sistema de telecomunicaciones, tienen un carácter menos permanente, y que generalmente se corresponden con los elementos activos de las redes de telecomunicaciones (conmutadores y enrutadores de red, puntos de acceso inalámbricos etc.).
En caso de que dentro del proyecto se desee incluir este tipo elementos, los modelos y tecnologías que se emplearán deberán ser compatibles con las infraestructuras corporativas ya desplegadas, para lo cual deberán contar con la aprobación del correspondiente órgano competente en materia de telecomunicaciones, que determinará su compatibilidad con la infraestructura corporativa existente.
Las infraestructuras de telecomunicaciones mínimas que deberán estar presentes en todo edificio dentro del ámbito de su aplicación incluirán los siguientes elementos:
a) Recintos adecuados para el alojamiento de los elementos que conforman los nodos del sistema de telecomunicaciones del edificio o local.
b) Canalizaciones convenientemente dimensionadas para comunicar los recintos entre sí, entre estos y las tomas de telecomunicaciones del interior del edificio y con las redes públicas de los operadores de telecomunicaciones.
c) Los medios de transmisión empleados para distribuir las señales de telecomunicaciones.
En la sección 2. Criterios de diseño y dimensionamiento de las infraestructuras de telecomunicaciones, se realizan las descripciones de los elementos integrantes de las infraestructuras de telecomunicaciones. Para mayor claridad, estos elementos son divididos en diferentes sistemas. Su presencia podrá ser obligatoria u opcional, según las características particulares de cada proyecto.
Cada sistema de telecomunicaciones cuenta con una sección dedicada en la que se establecen consideraciones generales de diseño de sistemas y directrices para su dimensionamiento.
Por su carácter transversal, tanto las prescripciones de materiales como las condiciones de los trabajos de instalación son detalladas en secciones externas a los apartados de sistemas. De este modo, dentro de cada sistema se establecen únicamente las particularizaciones, dejando el detalle de los requisitos en las secciones generales.
En la sección 3. Especificaciones técnicas de los elementos de las infraestructuras, se especifican las características mínimas que deberán cumplir los materiales y elementos que se emplearán en la instalación.
En la sección 4. Requisitos de instalación, y también con carácter general, se recogen directrices sobre las condiciones mínimas de la ejecución de los trabajos de instalación, así como los requisitos mínimos que deberán cumplir las empresas instaladoras. Se incluye un apartado que especifica el etiquetado y nomenclatura normalizada de los elementos integrantes de los sistemas.
La sección 5. Procedimientos de verificación, establece las medidas mínimas que se deberán realizar sobre los cableados instalados para certificar los enlaces permanentes. Los resultados de estas medidas deberán ser incorporados como parte de la documentación final de obra.
La sección 6. Documentación técnica, indica el contenido del proyecto de infraestructura de comunicaciones (PIC) y la documentación final necesaria que se aportará una vez realizada la instalación.
Por último, la sección 7. Normativa aplicable, incluye una lista no exhaustiva de normas y estándares aplicables a los elementos y labores recogidos en esta guía, sin perjuicio de la aplicación de normativas adicionales según la legislación vigente.
1.1. Particularizaciones.
Ciertos emplazamientos tendrán un carácter especialmente exigente en cuanto a los requisitos de disponibilidad del servicio de telecomunicaciones. En este tipo de edificios aplicarán las consideraciones descritas en este documento como «Consideraciones especiales para edificios estratégicos».
Por defecto, y sin perjuicio de las consideraciones especiales de cada proyecto, tendrán la consideración de edificios estratégicos los hospitales, los centros integrales de la salud (CIS), las centrales de emergencias y los juzgados.
Por otra parte, los edificios que tengan limitaciones estructurales o funcionales podrán tener unos requisitos mínimos menos exigentes que los indicados a nivel general, siempre que se justifique convenientemente. En estos edificios podrán ser aplicables las consideraciones descritas en este documento como «Consideraciones especiales para pequeñas dependencias».
La clasificación de un edificio como pequeña dependencia deberá estar justificada considerando siempre sus dimensiones, su función y la tipología y volumen de personas usuarias a las que se tendrá que proporcionar servicio.
En todo caso, cuando algún requisito de esta guía no se pueda cumplir por particularidades especiales de un edificio, podrán proponerse alternativas viables, debidamente justificadas, que deben ser aprobadas por el órgano competente.
1.2. Glosario de términos.
A continuación se incluye una lista de términos utilizados a lo largo de esta guía:
Armario: estructura metálica que contiene un bastidor de 19 pulgadas (48,26 cm) para albergar equipamiento.
Armario de telecomunicaciones: armario destinado a albergar equipos de telecomunicaciones, como paneles de parcheo, electrónica de red etc. Suele ser más ancho para permitir la correcta instalación del cableado que contiene.
Bandeja: material de instalación constituido por un perfil, de paredes perforadas o sin perforar, destinado a soportar cables y abierto en su parte superior.
Bastidor: es la estructura vertical principal que se encarga de sostener y dotar de capacidad de carga al armario de telecomunicaciones.
Cable: conjunto constituido por uno o varios conductores aislados, su eventual revestimiento individual, la eventual protección del conjunto, el o los eventuales revestimientos de protección que se dispongan. Puede tener, además, uno o varios conductores no aislados.
Canal protector: material de instalación constituido por un perfil, de paredes llenas o perforadas, destinado a contener conductores y otros componentes eléctricos y cerrado por una tapa desmontable.
Conector: conjunto destinado a conectar un cable a un aparato. La conexión puede ser eléctrica u óptica.
Conector dúplex: conector doble generalmente utilizado en conexiones de fibra óptica.
Conector RJ45: es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de cuatro pares trenzados.
Enlace: en telecomunicaciones, es el medio de conexión entre dos puntos con el propósito de transmitir y recibir información.
Enlace dúplex: el enlace en el que las comunicaciones se realizan en ambas direcciones simultáneamente.
Enlaces permanentes: son los enlaces que forman parte de la infraestructura que permanecen en el tiempo.
Elementos conductores: todos aquellos que pueden encontrarse en un edificio, aparato etc. y que son susceptibles de transferir una tensión, tales como estructuras metálicas o de hormigón armado utilizadas en la construcción de edificios (p.e. armaduras, paneles, carpintería metálica etc.) canalizaciones metálicas de agua, gas, calefacción etc. y los aparatos no eléctricos conectados a ellas, si la unión constituye una conexión eléctrica (p.e. radiadores, cocinas etc.), suelos y paredes conductores.
Envolvente: elemento que asegura la protección de los materiales contra ciertas influencias externas y la protección, en cualquier dirección, ante contactos directos.
Ethernet: es un estándar de redes de área local para ordenadores. Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3.
Instalación eléctrica: conjunto de aparatos y de circuitos asociados, en previsión de un fin particular: producción, conversión, transformación, transmisión, distribución o utilización de la energía eléctrica.
Instalación de puesta a tierra: conjunto de conexiones y dispositivos necesarios para poner a tierra, individual o colectivamente, un aparato o una instalación.
Interruptor magnetotérmico: aparato de conexión que integra todos los dispositivos necesarios para asegurar de forma coordinada mando, protección contra sobrecargas y protección contra cortocircuitos.
Interruptor diferencial: aparato electromecánico o asociación de aparatos destinados a provocar la apertura de los contactos cuando la corriente diferencial alcanza un valor dado.
Latiguillo: elemento de conexión entre un panel o registro de tomas y otro equipo.
Panel de parcheo: elemento en el que terminan los cables del SCE, instalado generalmente en un armario, para poder asignar cada enlace a un puerto de la electrónica de red o de otro panel.
POE: alimentación eléctrica a través del cable ethernet. La electrónica de red proporciona la energía eléctrica, que se transporta por el cable de red, para un dispositivo preparado para alimentarse por la conexión de red de datos.
Registro de tomas: registros que albergan los conectores RJ45 hembra a los que se conectan los dispositivos finales de telecomunicaciones. Pueden contener también los enchufes eléctricos.
Regletero: conjunto de tomas eléctricas montadas en un mismo bloque.
SAI: sistema de alimentación ininterrumpida. Utilizado para proporcionar energía en caso de fallo de la red eléctrica.
Tierra: masa conductora de la tierra en la que el potencial eléctrico en cada punto se toma, convencionalmente, igual a cero.
Toma de tierra: electrodo, o conjunto de electrodos, en contacto con el suelo y que asegura la conexión eléctrica con este.
Tomas finales de telecomunicaciones: son los puntos donde se conectan los equipos que necesitan acceder a los distintos servicios que proporciona la red de telecomunicaciones.
U: unidad de armario. Es cada una de las divisiones en las que se divide la vertical de un armario. Una U equivale a 1,75 pulgadas (4,445 cm) de alto.
2. Criterios de diseño y dimensionamiento de las infraestructuras de telecomunicaciones.
Las infraestructuras de telecomunicaciones se pueden dividir en diferentes sistemas proveedores de servicios de telecomunicaciones. La separación en sistemas permite el tratamiento diferencial de las características y requisitos de cada uno de ellos según el servicio que se pretende ofrecer.
El sistema de cableado estructurado (SCE) proporciona el servicio de transmisión de datos y voz. Se divide en cuatro subsistemas jerárquicos: subsistema de interconexión con proveedores (SX), subsistema troncal de campus (SC), subsistema troncal de edificio (SE) y subsistema horizontal (SH).
Sobre el sistema de cableado estructurado se podrán implementar otros servicios, entre los que se encuentran los siguientes:
• Sistema de redes de acceso inalámbrico (SRAI): esta tecnología permitirá el acceso a la red de datos mediante tecnologías inalámbricas. Se instalará cuando se solicite.
• Sistema inteligente de seguridad y control (SISC): esta tecnología proporciona la infraestructura para el despliegue de sistemas de seguridad y control, como son la videovigilancia y el control de acceso. Este sistema deberá estar presente siempre (videoporteros de control de acceso a los recintos de telecomunicaciones), si bien su alcance quedará determinado por las circunstancias particulares del proyecto.
• Sistema inteligente de automatización (SIA): esta tecnología dotará a los inmuebles de la infraestructura precisa para el despliegue de sistemas domóticos. Se instalará cuando se solicite.
El sistema de cableado no estructurado incluirá, entre otros, el sistema de distribución de señales de radiodifusión sonora y televisión (R/TV) y los sistemas de redes de telefonía móvil (SRTM). Aunque estos sistemas no estarán siempre presentes, sí deberán seguir una serie de requisitos y recomendaciones.
El sistema de instalación eléctrica dedicada (SIED) proporciona la alimentación eléctrica para el equipamiento de telecomunicaciones. Este sistema estará siempre presente.
El sistema de soporte y distribución proporciona el espacio para canalizar y registrar todo el cableado necesario y poder instalar los equipos de la infraestructura de telecomunicaciones.
Las circunstancias particulares de cada proyecto determinarán el alcance de los sistemas de telecomunicaciones, así como la necesidad de la implementación de los sistemas no señalados como obligatorios. Para ello se tendrán en cuenta todos los factores definitorios del proyecto, como los condicionantes estructurales del inmueble, la función prevista para las dependencias o el tipo de personas usuarias a las que se les deberá dar servicio. En cualquier caso, será preciso que en la documentación del proyecto se suministre la suficiente información para poder evaluar la adecuación del diseño y dimensionamiento de la solución con los requisitos establecidos.
Como norma general, todos los sistemas deberán cumplir una serie de requisitos en lo relativo a los siguientes aspectos:
• Diseño y dimensionamiento.
• Componentes.
• Materiales.
• Instalación.
En los siguientes apartados de esta sección se concretan los aspectos particulares de cada sistema y tecnología. Por su extensión y su carácter transversal, los dos últimos apartados se tratan en las secciones 3. Especificaciones técnicas de los elementos de las infraestructuras, y 4. Requisitos de instalación, en las cuales se describe exhaustivamente el detalle de las características mínimas exigidas.
2.1. Sistema de cableado estructurado (SCE).
Se define el sistema de cableado estructurado (en adelante, SCE) como el conjunto de elementos pasivos, entre los que se incluyen los cables, conectores, canalizaciones y soportes, que permiten establecer una infraestructura de telecomunicaciones para la transmisión de datos y voz dentro de un edificio.
En las siguientes secciones de este capítulo se detallan las características necesarias que deberán cumplir los componentes y elementos pasivos del sistema de cableado estructurado, para poder realizar su diseño y dimensionamiento.
Será necesario satisfacer las siguientes condiciones:
a) El SCE permitirá la integración de los servicios informáticos y telemáticos instalados, en vías de instalación o especificación, así como otros servicios futuros, independientemente de la tecnología y sistema de procesado de señales que puedan aparecer, de acuerdo con los estándares para transmisión de datos, voz e información en general.
b) Contará con la adecuada flexibilidad y modularidad ante futuras modificaciones y ampliaciones.
c) Permitirá una gestión y administración integrada y centralizada.
d) Cumplirá con la normativa reconocida que garantice unos niveles de calidad de materiales e instalación.
e) Todos los materiales que se instalen deberán cumplir con las condiciones armonizadas para la comercialización de productos de construcción y poseer marcado CE.
2.1.1. Estructura del SCE.
El SCE deberá presentar una topología jerárquica, tal y como se describe en la norma de referencia UNE-EN 50173 Tecnologías de la información-Sistemas de cableado genérico. Adicionalmente a lo descrito en esta norma, en la presente guía se añade un nivel adicional para incluir la conexión con el sistema encargado de la interconexión con los sistemas operadores de telecomunicaciones descrito en el apartado anterior.

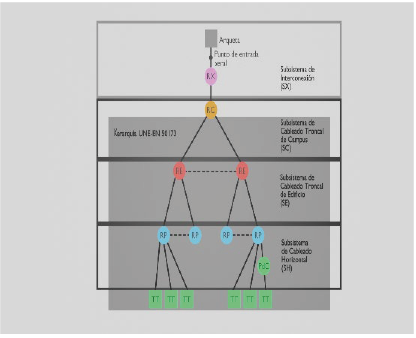

El siguiente esquema muestra los subsistemas que forman el sistema de cableado estructurado.
De este modo, el sistema de cableado que se instalará presentará una topología física en estrella jerárquica con no más de dos niveles de interconexión, y estará estructurado en los siguientes subsistemas:
• Subsistema de interconexión con proveedores (SX).
• Subsistema troncal de campus (SC).
• Subsistema vertical o troncal de edificio (SE).
• Subsistema de cableado horizontal (SH).
No todos los subsistemas descritos tienen que estar presentes en el proyecto de cableado estructurado. Las normas generales para determinar la necesidad de un subsistema son las siguientes:
|
Sistema |
Código |
Presencia |
Criterio de inclusión |
|
Subsistema de interconexión con proveedores |
SX |
Siempre |
|
|
Subsistema troncal de campus |
SC |
Opcional |
Complejos de más de un edificio |
|
Subsistema vertical o troncal de edificio |
SE |
Opcional |
Edificios con más de un repartidor de planta |
|
Subsistema de cableado horizontal |
SH |
Siempre |
Cada uno de los subsistemas está delimitado por los elementos repartidores, que siempre deberán estar alojados en recintos de comunicaciones. De esta forma:
• El repartidor de planta (RP) se considera parte del subsistema horizontal y conecta el SH con el subsistema presente jerárquicamente superior, que típicamente será el subsistema vertical.
• El repartidor de edificio (RE) se considera parte del subsistema vertical o troncal de edificio y conecta el SE con el subsistema presente jerárquicamente superior, que será el subsistema troncal de campus o, si este no existe, el sistema de interconexión con proveedores.
• El repartidor de campus (RC) se considera parte del subsistema troncal de campus y conecta el SC con el subsistema de interconexión con proveedores.
• El repartidor de interconexión (RX) se considera parte del sistema de interconexión con proveedores y conecta el complejo con la red del proveedor de servicios de telecomunicaciones.
La determinación de los tipos de repartidores es clave, al actuar como elementos de transición entre los diferentes subsistemas. Por lo tanto, su existencia determina la necesidad de la existencia de subsistemas diferenciados.
Los repartidores son funcionalidades del sistema de telecomunicaciones que se implementarán en armarios de comunicaciones, que siempre deberán estar alojados en los denominados «recintos de telecomunicaciones».
Como norma general, se deberán adoptar los siguientes criterios de diseño:
• El repartidor de interconexión (RX) siempre estará presente. El RX se conectará mediante el sistema de interconexión con el RC, con el RE si no existe RC o con el RP en caso de no existir los dos anteriores.
• Existirá un repartidor de campus (RC) cuando se contemple la existencia de más de un edificio. En el caso de existir el RC, todos los RE se conectarán directamente al RC mediante el subsistema troncal de campus.
• Existirá un repartidor de edificio (RE) en cada edificio del complejo. El RE será el punto de conexión del conjunto de los RP de un edificio mediante el subsistema troncal de edificio. Si solo existe un RP en el edificio, no será necesario el RE.
• Existirán los repartidores de planta (RP) precisos para proporcionar servicio a todas las plantas funcionales del edificio. Desde el RP parten los enlaces hasta las tomas finales de telecomunicaciones. Entre el repartidor de planta y la toma final se podrá instalar, opcionalmente, un punto de consolidación (PdC).
|
Repartidor |
Código |
Presencia |
Criterio general de inclusión |
|
Interconexión |
RX |
Siempre |
1 por acometida de proveedor de servicio. |
|
Campus |
RC |
Condicionada |
≥ 2 edificios. |
|
Edificio |
RE |
Condicionada |
Por lo menos uno por edificio (dos en edificios estratégicos), siempre que exista más de un repartidor de planta en el edificio. |
|
Planta |
RP |
Siempre (explícita o por asimilación) |
Suficientes para proporcionar servicio a todas las plantas funcionales del edificio dentro de las máximas longitudes definidas por la norma. |
2.1.2. Subsistema de interconexión con proveedores (SX).
El sistema de interconexión con proveedores de servicio soporta las instalaciones (acometida, cableado, equipamiento etc.) de los operadores de telecomunicaciones e incluye la infraestructura precisa para interconectar la red del operador con la red del complejo. Este sistema es el encargado de conducir, hasta el repartidor de interconexión, el cableado de cada uno de los proveedores desde el punto de entrada que estos tengan para el edificio, así como de albergar el equipamiento de cliente que posibilita el acceso a los servicios de telecomunicaciones.
El complejo deberá tener garantizado el acceso al servicio de transmisión de voz y datos. Por ello será necesario solicitar información al órgano de telecomunicaciones competente sobre la cobertura del servicio del operador correspondiente.
El operador puede proveer el acceso a su red mediante medios de transmisión guiados (cable) o medios de transmisión no guiados (bucle inalámbrico, satélite, radioenlace etc.). Típicamente, el acceso de los operadores de cable se realizará por la parte inferior del edificio, mientras que los operadores de redes inalámbricas realizarán la acometida por la parte superior del edificio.
La forma en la que los operadores prestarán el servicio de telecomunicaciones será siempre validada y aprobada por el órgano de telecomunicaciones competente.
En todo caso, el subsistema proporcionará la infraestructura de conexión precisa para conectar la red del operador con el repartidor de interconexión. En general, esta infraestructura incluye al menos los siguientes elementos:
a) La arqueta de entrada, que permite establecer mediante un enlace, la conexión del sistema de cableado del complejo con las redes de los distintos proveedores de servicios de telecomunicaciones.
Esta arqueta es sustituida por la antena de captación en la cubierta o fachada del edificio en el caso de enlaces inalámbricos, o por el registro de entrada en la fachada en el caso de enlaces aéreos.
b) La canalización de entrada desde la arqueta de entrada, o la cubierta del edificio, hasta el repartidor de interconexión (RX).
– La canalización exterior, permite establecer la conexión de la arqueta de entrada con el punto de entrada general al complejo.
– La canalización de enlace, conecta el punto de entrada general al complejo, con el repartidor de interconexión (RX). En el caso de acometida superior, esta conecta el registro de entrada en fachada o cubierta hasta el repartidor de interconexión (RX).
c) El repartidor de interconexión (RX), provee el espacio preciso para alojar los equipos de cliente que precisarán los proveedores de los servicios de telecomunicaciones.
Para el acceso de los operadores que realicen la acometida por el inferior del inmueble, el subsistema de interconexión con proveedores incluirá los elementos de comunicaciones que abarcan desde la arqueta de entrada en el límite del complejo hasta el repartidor de interconexión (RX).
Deberá contactarse con el órgano de telecomunicaciones competente para la coordinación del acceso de los operadores de servicio a las arquetas de telecomunicaciones o registros exteriores del edificio.
Para el acceso de los operadores que realicen la acometida por la parte superior del inmueble, el subsistema de interconexión con proveedores incluirá las instalaciones que conectan el repartidor de interconexión con los sistemas de captación situados en la cubierta o fachada del edificio.
Para el diseño del sistema de interconexión serán complementarias las consideraciones descritas en el anexo III del Real decreto 346/2011, de 11 de marzo, por el que se aprueba el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones (en adelante, RD 346/2011) en cuanto a la red de alimentación en los apartados correspondientes a arqueta de entrada, canalización externa, punto de entrada general y canalización de enlace.
* Consideraciones especiales para edificios estratégicos.
En los denominados edificios estratégicos será preciso que el proveedor facilite al menos dos sistemas de interconexión totalmente independientes, con recorridos de la canalización separados y servicio garantizado a través de dos centrales de operador diferentes.
* Recomendaciones.
Las acometidas se realizarán preferentemente por la parte inferior del inmueble y la acometida superior será la opción escogida en los casos en los que la acometida inferior no sea posible o como medio de respaldo. De la misma forma, la conexión con proveedores se realizará por medios guiados siempre que sea posible, excepto que, por razones de calidad, redundancia, disponibilidad del servicio o adaptaciones específicas a las circunstancias del inmueble, la opción inalámbrica resulte más recomendable.
2.1.2.1. Acceso a redes de proveedores mediante acometida inferior.
Esta acometida está formada por la arqueta de entrada y la canalización de entrada inferior.
La canalización de entrada inferior está formada por la canalización exterior, que parte de la arqueta de entrada y llega al registro de enlace, y la canalización de enlace, que parte del registro de enlace y llega al repartidor de interconexión.
2.1.2.2. Acceso a redes de proveedores mediante acometida superior.
La acometida superior se empleará para el establecimiento de radioenlaces, comunicaciones satélite, captación de R/TV, tendidos aéreos de cable etc.
Esta acometida está formada por el registro de enlace y la canalización de entrada superior.
El cableado de los elementos de captación de señales situados en la cubierta o fachada de la edificación entrará en el registro de enlace, a través del correspondiente pasamuros, y discurrirá por la canalización de entrada superior hasta el repartidor de interconexión en el interior del recinto de telecomunicaciones.
Es obligatorio que los sistemas captadores (mástil o torre) estén conectados a la toma de tierra general del edificio mediante un cable de tierra de 25 mm² de sección.
2.1.2.3. Requisitos del repartidor de interconexión (RX).
Aunque el repartidor de interconexión (RX) se define como elemento funcional independiente, se podrá implementar mediante unidades de armario (U) reservadas en los bastidores integrantes del repartidor de campus (RC) del complejo; del repartidor de edificio (RE) en el caso en el que el RC no esté presente, o del repartidor de planta (RP) en el caso en que ninguno de los anteriores repartidores esté presente.
Dentro del repartidor de interconexión, como mínimo, se garantizará la disponibilidad de una bandeja (preferentemente extraíble) y 4 unidades de armario para alojar los equipos activos de operador y las suficientes tomas de alimentación para servir a estos equipos.
* Consideraciones especiales para edificios estratégicos.
En edificios estratégicos existirán dos RX independientes, preferentemente en recintos de telecomunicaciones distintos, para cada uno de los sistemas de interconexión con operadores.
* Consideraciones especiales para pequeñas dependencias.
En este tipo de dependencias no será preciso reservar más de 2 unidades de armario.
2.1.3. Subsistema troncal de campus (SC).
El subsistema troncal de campus existe en el caso de los complejos formados por más de un edificio. Su función es la conexión de estos edificios. Este subsistema queda delimitado por el repartidor de campus y por los repartidores presentes en cada edificio (RE o RP).
El subsistema troncal de campus incluye:
a) El cableado del subsistema troncal, que une el repartidor de campus con los repartidores presentes en cada edificio, y las canalizaciones por las que discurre este cableado.
b) El repartidor de campus, del cual parte el cableado del subsistema troncal de campus.
c) La terminación mecánica de los cables del subsistema de troncal de campus, tanto en el repartidor de campus como en los repartidores de edificio (o repartidores de planta, en caso de que estos últimos no estuvieran presentes).
El cableado troncal de campus puede proporcionar conexión directa entre los repartidores de edificio. Cuando exista, debe emplearse como ruta de seguridad y de modo añadido al establecido para la topología jerárquica básica. La topología de la red de campus debe contar con la aprobación del órgano competente en materia de telecomunicaciones.
El subsistema de campus estará compuesto principalmente por dos tipos de cables: fibra óptica y, en los casos en los que se desplieguen líneas de voz analógicas, manguera de cable multipar de cobre. La elección del tipo de cable y la cantidad de pares a utilizar dependerá de los servicios existentes y futuros previstos según se indica en los criterios de dimensionamiento.
Actualmente, el servicio telefónico se presta utilizando telefonía IP, por lo que las líneas de voz analógicas solo se instalarán en casos excepcionales o en actuaciones donde se desee conservar este servicio.
El cableado, tanto de la fibra óptica como del cable multipar, deberá ser siempre terminado en paneles de parcheo en los armarios de comunicaciones.
* Consideraciones especiales para edificios estratégicos.
El cableado del sistema troncal de campus deberá estar redundado, con canalizaciones independientes y siguiendo caminos separados.
Cada uno de estos trazados redundantes terminará en su RC correspondiente. Estos RC se pueden implementar en el mismo armario o en armarios separados, siempre en bandejas diferentes. En caso de armarios separados, estos deberán estar enlazados con el mismo tipo de cableado troncal de campus.
2.1.3.1. Requisitos del repartidor de campus (RC).
En los casos en los que el repartidor de campus esté presente, se implementará en un armario, que podrá alojar también los repartidores de interconexión, de edificio y de planta.
Dentro del repartidor de campus, como mínimo se garantizará la disponibilidad de 2 unidades de armario para alojar una bandeja de fibra y su correspondiente pasahilos.
* Consideraciones especiales para edificios estratégicos.
El cableado redundante del sistema troncal de campus, terminará en sus RC correspondientes. Si se implementan en el mismo armario será preciso reservar un mínimo de 4 unidades de armario para dos bandejas de fibra y sus correspondientes pasahilos.
2.1.3.2. Fibra óptica.
Se utilizará fibra óptica para soportar los servicios de comunicaciones entre edificios. Se instalarán mangueras de, por lo menos, 6 pares (12 fibras), para cada enlace entre RC y RE. La fibra terminará siempre en panel.
Se utilizará el mismo tipo de fibra en todo el complejo. Si todos los enlaces tienen una longitud menor de 400 m, se empleará fibra multimodo y si alguno de estos enlaces supera esa longitud, se empleará fibra monomodo. En todo caso, la elección del tipo de fibra deberá ser aprobada por el órgano competente en materia de telecomunicaciones.
Por cada par de fibras instalado tendrán que suministrarse dos latiguillos dúplex de 2 metros de fibra LC/PC-LC/PC y dos etiquetas brida (o sistema de etiquetas aprobado) por latiguillo. En todo caso, la longitud y los conectores deberán adaptarse a las particularidades de cada instalación.
Es preciso prever un crecimiento de por lo menos un 50 % respecto a la cantidad de cables necesarios inicialmente.
2.1.4. Subsistema troncal de edificio (SE).
La función del subsistema vertical o troncal es proveer la interconexión entre los repartidores del edificio y los repartidores de planta, por lo cual su existencia está condicionada por la presencia del repartidor de edificio. Como norma general, será preciso un repartidor de edificio cuando sea preciso conectar varios repartidores de planta dentro del mismo edificio.
Cuando está presente, el subsistema incluye:
a) El cableado del subsistema (denominado cableado vertical), y las canalizaciones por las que discurre este cableado.
b) El repartidor de edificio, del cual parte la topología en estrella del cableado vertical.
c) La terminación mecánica de los cables de la vertical del edificio, incluyendo las conexiones tanto en el repartidor de edificio (RE) como en los repartidores de planta (RP) junto con los latiguillos de parcheo y/o puentes en el repartidor de edificio.
El cableado vertical puede proporcionar conexión directa entre repartidores de planta. Cuando exista debe de emplearse como ruta de seguridad y de modo añadido a lo establecido para la topología jerárquica básica.
El subsistema vertical estará compuesto principalmente por dos tipos de cables: fibra óptica y, en los casos en los que se desplieguen líneas de voz analógicas, manguera de cable multipar de cobre. La elección del tipo de cable y la cantidad de pares a utilizar dependerá de los servicios existentes y futuros previstos según se indica en los criterios de dimensionamiento.
El cableado, tanto de la fibra óptica como del cable multipar, deberá terminarse siempre en paneles de parcheo en los armarios de comunicaciones.
* Consideraciones especiales para edificios estratégicos.
El cableado del sistema troncal de edificio deberá estar redundado y deberá utilizar canalizaciones independientes por caminos separados.
En esta situación, existirá un repartidor de edificio principal y un repartidor de edificio de respaldo, en los cuales terminarán respectivamente las troncales principal y de respaldo. Estos repartidores se podrán implementar dentro del mismo armario o en armarios independientes; en este último caso, los armarios principal y de respaldo deberán estar unidos mediante manguera de fibra multimodo.
Cada troncal (principal y respaldo) terminará en una bandeja independiente dentro de un armario de comunicaciones, en el cual se implementarán de forma individual los requisitos indicados para cada uno de los repartidores de edificio.
* Recomendaciones.
El despliegue de los servicios de telefonía se realizará preferiblemente en tecnologías basadas en protocolos IP, y el cableado utilizado para el servicio de voz será común con el servicio de transmisión de datos. Por esta razón, la utilización del cableado multipar se evitará cuándo sea posible, ya que será preciso únicamente para los servicios de voz de telefonía analógica tradicional.
2.1.4.1. Repartidor de edificio (RE).
Aunque el repartidor de edificio se define como elemento funcional independiente, podrá ser implementado mediante unidades de armario (U) reservadas en los bastidores de uno de los repartidores de planta del edificio. Excepto en los casos en los que se implemente redundancia de troncales, no podrá existir más de un RE en cada edificio.
Cada armario de cableado de planta estará enlazado con el armario de cableado del repartidor de edificio empleando, como mínimo, un enlace de una manguera de 12 fibras ópticas multimodo, y en los casos en los que esté presente el cableado multipar, una manguera multipar.
Para el repartidor de edificio se deben reservar 2 unidades de armario, para alojar una bandeja de fibra óptica y su correspondiente pasahilos, y otras 2 unidades de armario adicionales para el alojamiento de electrónica de red, junto con las correspondientes tomas de alimentación precisas para dar servicio. Esta reserva deberá aumentarse si el número fibras de los enlaces con los RP supera la capacidad del panel.
En los despliegues en los que se realice instalación de manguera multipar, será precisa también la reserva de 2 unidades de armario por cada 50 tomas de voz, para alojar una bandeja de pares de cobre y su correspondiente pasahilos.
En sistemas redundados será preciso contemplar las bandejas de conexión entre las rutas principales y las rutas de respaldo, de forma que cada enlace pueda ser seleccionado entre la opción principal y la de respaldo de manera individual.
2.1.4.2. Fibra óptica.
La fibra óptica se utilizará en los tendidos troncales para unir el armario en el que se encuentra el repartidor de edificio con los armarios en los que están los repartidores de planta. Se instalarán mangueras de, por lo menos, 6 pares (12 fibras) por cada uno de ellos. La fibra debe terminar siempre en panel.
En los casos en los que el mismo armario contiene el RE y RP, o bien están en dos armarios juntos, el enlace RE-RP podrá hacerse mediante latiguillos de fibra.
Se utilizará el mismo tipo de fibra en todo el complejo. Si todos los enlaces tienen una longitud menor de 400 m, se empleará fibra multimodo y si alguno de estos enlaces supera esa longitud, se empleará fibra monomodo. En todo caso, la elección del tipo de fibra deberá ser aprobada por el órgano competente en materia de telecomunicaciones.
Por cada par de fibras instalado tendrán que suministrarse dos latiguillos de 2 metros de fibra LC/PC-LC/PC y dos etiquetas brida por latiguillo o sistema de etiquetas aprobado por el correspondiente órgano competente en materia de telecomunicaciones. En todo caso, la longitud y los conectores deberán adaptarse a las particularidades de cada instalación.
Es preciso prever un crecimiento de, por lo menos, un 50 % respecto a la cantidad de cables necesarios inicialmente.
2.1.4.3. Cableado multipar.
El cableado multipar se utilizará en el subsistema troncal de edificio para la distribución de extensiones telefónicas. Este tipo de cableado está en desuso y no se debe utilizar en ampliaciones o instalaciones nuevas sin la autorización del órgano competente en materia de telecomunicaciones.
Cuando el centro tenga implementada una solución de servicios telefónicos no IP, se debe disponer de cables de cobre, a razón de un par por cada servicio telefónico (interno, fax etc.). Para servicios especiales como teléfonos «híbridos» se requieren 2 pares por cada uno de estos teléfonos.
Es preciso prever un crecimiento de por lo menos un 50 % respecto a la cantidad de cables necesarios inicialmente.
2.1.5. Subsistema horizontal (SH).
El subsistema horizontal es la parte del cableado de telecomunicaciones que conecta los repartidores de planta con las tomas finales de telecomunicaciones.
Hay que tener en cuenta que el cableado horizontal también debe proporcionar conectividad a sistemas que hacen uso de los servicios de la red de datos, como la telefonía, la infraestructura wifi (SRAI), sistemas de videovigilancia basados en IP (SISC) etc. Esta consideración es relevante a la hora de situar las tomas finales de telecomunicaciones.
En cualquier caso, el cableado de distribución horizontal debe seguir una topología del tipo estrella, con el centro en el repartidor de planta situado en un recinto de comunicaciones y los extremos en cada una de las tomas finales. Habitualmente este cableado se implementará mediante cable de cobre de cuatro pares trenzados.
Este subsistema incluye:
a) El cableado del subsistema (denominado cableado horizontal), y las canalizaciones por las que discurre este cableado.
b) El conjunto de los repartidores de planta, del cual parte la topología en estrella del cableado horizontal en cada planta.
c) Los conectores, tanto en el repartidor de planta (RP) como en las tomas finales de comunicaciones.
d) Opcionalmente, se podrá utilizar un único punto de consolidación por enlace.
Siguiendo las indicaciones de la norma EN/UNE 50174, en el cableado horizontal se aplican restricciones a nivel de enlace permanente y canal.
El enlace permanente está compuesto por el conector hembra del panel de conexiones, el cable hasta la toma y el conector de la toma. Opcionalmente, también incluye un punto de consolidación. La longitud máxima del cable en un enlace permanente no podrá superar nunca los 90 metros.
El canal es la parte de cableado que incluye el enlace permanente y los latiguillos, tanto en el extremo del armario de telecomunicaciones como en el extremo del puesto de trabajo. La distancia máxima permitida del canal es de 100 metros.
En general, los latiguillos no deben superar los 10 metros en conjunto. Si la solución proyectada necesita latiguillos de más longitud, el enlace permanente deberá reducirse para que el canal nunca supere su longitud máxima.
2.1.5.1. Repartidores de planta (RP).
Para el cálculo del número de RP se seguirán los siguientes criterios:
a) La situación será preferentemente próxima a la vertical del edificio, dando prioridad a las localizaciones centradas dentro de la planta. La posición, a ser posible, será la misma en todas las plantas.
b) Como norma general, se intentará minimizar el número de repartidores de planta, siempre garantizando que el enlace permanente hacia la toma de telecomunicaciones no exceda de la máxima longitud permitida y que sea posible la instalación de tomas de telecomunicaciones en cualquier punto del inmueble apto para el trabajo, aunque en el diseño no se incluya su instalación. Es decir, cualquier punto del edificio no deberá encontrarse nunca a una distancia mayor de 90 m de un RP. Se podrán excluir de esta restricción las áreas que se justifiquen como no aptas para el trabajo, ni se consideren susceptibles del despliegue de tecnologías adicionales.
c) Se permitirá que un RP sirva a más de una planta, siempre que se garantice que no se excede de la longitud máxima del enlace permanente.
d) Para el cálculo del número de unidades de armario necesarias para el repartidor de planta se seguirán los siguientes criterios:
– Si es necesario el enlace con el repartidor de edificio o de campus, habrá que reservar 2 unidades de armario para el panel de fibra y otra para su pasahilos.
– 2 unidades de armario para cada 24 tomas de datos, una para un panel de cobre y otra para su pasahilos.
– 2 unidades de armario para cada 50 extensiones (o fracción) de telefonía analógica, una para un panel y otra para su pasahilos.
– Por lo menos, 2 unidades de armario para cada 24 tomas de datos (o fracción), una para el conmutador de planta y otra para su pasahilos.
– Las unidades necesarias para las correspondientes tomas de alimentación para dar servicio a los conmutadores de planta.
Para mayor claridad, a continuación se muestran algunos ejemplos de la aplicación de estas reglas. Como se explicará más adelante, en general los repartidores no requieren de alojamiento dedicado, sino que pueden compartir recursos entre ellos.
Ejemplo 1.
Proyecto de un único edificio aislado con plantas alcanzables en 90 m desde el RP de una planta adyacente.
• Directrices generales: • Simplificación de diseño:
El RP de la planta inferior sirve a las tomas de la planta superior. Con un único RP en el edificio, no es precisa la existencia de un RE.
Ejemplo 2.
Proyecto de 3 edificios. Las plantas del edificio 1 son de un tamaño tal que un repartidor de planta permite el acceso a cualquier punto de una planta adyacente con una distancia menor a 90 m; las plantas del edificio 2 son muy amplias; las plantas del edificio 3 tienen una pequeña superficie.
• Directrices generales:
• Simplificación de diseño:
Edificio 1: las tomas de las dos plantas se pueden alcanzar desde los RP situados en las plantas adyacentes sin superar el límite de los 90 metros.
Edificio 2: cada planta precisa de un RP.
Edificio 3: las plantas son alcanzables en el rango de 90 m desde el RP de la planta inferior. Con un único RP en este edificio, no es precisa la existencia de un RE.
2.1.5.2. Punto de consolidación (PdC).
El punto de consolidación es un punto intermedio en el cableado horizontal entre el RP y la toma final. Consiste en un registro con un panel, espejo del existente en el RP, que divide el enlace permanente en dos tramos: uno fijo (entre RP y el PdC) y otro que se puede modificar con el tiempo (entre el PdC y la toma final). Esto aporta mayor flexibilidad en zonas en las que la posición de las tomas no está definida en puntos fijos o es cambiante en el tiempo, permitiendo cambios mediante la modificación del último tramo únicamente.
La utilización de PdC solo está indicada en casos especiales y debe estar autorizada por el órgano competente en materia de telecomunicaciones. Se recomienda la utilización de la red wifi cuando sea posible.
En el PdC solo podrá haber elementos pasivos y tendrá sentido cuando el tramo desde el RP a PdC tenga una longitud considerable. La longitud total del enlace permanente debe ser siempre menor de 90 m.
El primer caso de uso de un PdC es cuando el número de cables que llegan al PdC desde el RP es el mismo que el número de cables que salen del PdC a las tomas finales. Esto permite cambiar estos últimos tramos en caso necesario sin afectar a los tramos fijos, ahorrando costes.
El segundo caso de uso es cuando el número de cables que salen del PdC hacia las tomas finales es superior a los cables que le llegan desde el RP. En este caso, solo estarán en uso tantas tomas finales como cables lleguen desde el RP, sirviendo el PdC para seleccionar qué tomas están en uso. Esto permite cablear una zona con múltiples tomas de las que solo se utilizarán una parte, pudiendo definir distintos escenarios mediante el parcheo en el PdC.
Las pruebas de verificación de cableado se deben realizar para el enlace permanente completo (RP-toma final) para todas las tomas finales, utilizando para ello todos los cables de la parte fija (RP-PdC). Se deberá indicar en la certificación la etiqueta de la toma y la del puerto del punto de consolidación a la que está conectada.
2.1.5.3. Cable de cuatro pares trenzados.
El SCE de los centros tendrá que soportar a menudo operaciones críticas, por lo que se requiere que la solución empleada sea robusta y fiable en todo momento.
Todos estos factores conducen a implementar una solución de cableado de cobre en todos los elementos pasivos que forman el sistema de cableado estructurado de acuerdo con las siguientes características:
a) La distancia máxima para el cable de cuatro pares trenzados de distribución horizontal será de 90 metros, medida en el recorrido del cable, desde el conector de telecomunicaciones en la toma final hasta el panel de interconexión en el armario de telecomunicaciones.
b) El tendido del cable de cuatro pares trenzados se realizará sin uniones ni empalmes. Si se emplea un punto de consolidación (PdC), esto será de aplicación hasta este punto y desde este punto hasta la toma final.
c) Los latiguillos de interconexión (latiguillos de parcheo y de usuario), empleados en las áreas de trabajo y en el armario de telecomunicaciones, deben ser de una longitud tal que el canal no supere la distancia de 100 metros de «punta a punta».
d) Junto con cada toma de comunicaciones instalada, independientemente de su uso, la empresa suministrará un latiguillo de 2 metros y otra de 3 metros. Además, se suministrarán dos etiquetas brida por latiguillo, etiquetas serigrafiadas o cualquier otro método de etiquetado aprobado por el correspondiente órgano competente en materia de telecomunicaciones. En todo caso, la longitud y los conectores deberán adaptarse a las particularidades de cada instalación.
2.1.5.4. Tomas de telecomunicaciones (TT).
Las tomas de telecomunicaciones permiten el acceso a los servicios de la red a las personas usuarias y a la infraestructura de otros subsistemas integrados dentro de la red de datos.
Como regla general, se instalará un registro de tomas (caja) que contendrá las tomas finales de telecomunicaciones (conectores RJ45 hembra) y los enchufes de alimentación eléctrica necesarios.
Para la realización de trabajos de mantenimiento una vez vencido el plazo de garantía, se deberá suministrar al órgano de telecomunicaciones competente el material necesario para la reparación del 5 % de los registros de tomas instalados. En el caso de que se instalen varios tipos de registro, se entregará el 5 % (al menos una unidad) de cada tipo.
2.1.5.4.1. Dimensionamiento de las tomas.
Se considerarán los siguientes criterios para dimensionar el número mínimo de tomas necesarias:
a) Por lo menos dos tomas por cada persona usuaria prevista.
b) Por lo menos dos tomas por cada 10 m2 útiles o fracción.
c) Por lo menos tres tomas por despacho.
d) Por lo menos cuatro tomas en la cabecera de cada auditorio o similar.
e) Una toma para la conexión de equipos como impresoras, puntos de acceso wifi, cámaras, lectores de control de acceso etc.
2.1.6. Servicios sobre el sistema de cableado estructurado.
2.1.6.1. Sistema de red de acceso inalámbrico (SRAI).
Los requisitos de infraestructura precisa para diseñar el sistema de red de acceso inalámbrico se establecerán mediante un estudio teórico de coberturas en el cual se determinará la situación óptima de las tomas de telecomunicaciones dedicadas a la conexión de los puntos de acceso wifi.
Estas tomas de telecomunicaciones se integrarán dentro del subsistema de cableado horizontal (SH) y se les aplicarán las consideraciones descritas para este subsistema, además de las particularidades descritas a continuación.
La alimentación de los puntos de acceso integrantes de esta infraestructura se realizará normalmente por POE, por lo que, en general, en las tomas reservadas para infraestructura inalámbrica no será preciso proporcionar alimentación por red eléctrica.
2.1.6.1.1. Requisitos de diseño y dimensionamiento.
Las tomas de telecomunicaciones destinadas a la conexión de puntos de acceso inalámbrico generalmente estarán situadas en localizaciones centrales de los espacios a los que presten servicio, así como en las esquinas existentes a lo largo del perímetro de estos espacios. Se situarán preferiblemente en el techo para evitar obstáculos. Se evitará cualquier obstáculo físico entre la antena y el equipamiento del cliente para evitar la degradación de la señal de radio. Las paredes y placas producirán las mayores atenuaciones de señal, con todo, el mobiliario y otros obstáculos también afectarán a la calidad de la recepción.
Las tomas de red reservadas para la conexión de los puntos de acceso se instalarán alejadas, como mínimo, a 1 m de cualquier otro dispositivo que emita señales electromagnéticas y cualquier otro equipamiento eléctrico como iluminación fluorescente, teléfonos inalámbricos, ventiladores eléctricos, otros motores etc.
El estudio teórico de cobertura será crucial para dimensionar el número y situación de tomas de telecomunicaciones precisas para cubrir los requisitos de conectividad inalámbrica, que incluirán tanto un nivel de señal aceptable como un número máximo de dispositivos por cada punto de acceso. Esto es especialmente relevante en aulas y auditorios, donde el despliegue de múltiples puntos de acceso en canales no solapados será el mecanismo utilizado para aumentar el ancho de banda disponible.
Como norma general, el estudio garantizará que las zonas de cobertura wifi permitirán la conexión de cada dispositivo a una velocidad mínima de 36 Mbps y cada punto de acceso no tendrá que soportar más de 20 dispositivos activos de forma simultánea.
2.1.6.2. Sistemas inteligentes de seguridad y control (SISC).
Los sistemas inteligentes de seguridad y control (SISC) utilizarán, siempre que sea posible, las infraestructuras de telecomunicaciones existentes en el edificio. Para ello, se apoyarán en los servicios del sistema de cableado estructurado para la transmisión de información y para la alimentación de los dispositivos integrantes del sistema.
El sistema inteligente de seguridad y control permitirá proteger el acceso a sistemas o áreas del edificio restringidas. Como mínimo, el propio sistema de cableado estructurado estará siempre protegido por un sistema de control de acceso específico, según se detalla en el apartado 2.1.6.2.1. Control de acceso a los recintos de telecomunicaciones. La implementación de sistemas inteligentes de seguridad y control destinados a proteger otras áreas o recursos se realizará mediante un diseño independiente, basado en tecnologías IP y alimentado mediante tecnología POE.
En el diseño de este sistema serán de aplicación las medidas recogidas en el Real decreto 57/2005, de 21 de enero, por el que se establecen prescripciones para el incremento de la seguridad del parque de ascensores existente (norma UNE-EN 81:2001), y en el Decreto 44/2008, de 28 de febrero, por el que se regulan los requisitos de las empresas conservadoras de ascensores y se desarrollan conceptos relativos al grado de ocupación de las viviendas en el ámbito de la Comunidad Autónoma de Galicia.
2.1.6.2.1. Control de acceso a los recintos de telecomunicaciones.
Con objeto de evitar la manipulación de los sistemas de telecomunicaciones por parte de personal no autorizado, el acceso físico a estos sistemas debe estar controlado. Por defecto, se instalará en la entrada de los recintos de telecomunicaciones un sistema de cerradura electrónica y videoportero aprobado por el órgano competente de telecomunicaciones, según lo descrito en el apartado 3.8 Características del videoportero.
Se debe prever una toma de datos en la entrada de cada recinto de telecomunicaciones, para la conexión del videoportero. El videoportero debe situarse en el lado de la cerradura de la puerta, de forma que no se obstaculice la visualización del videoportero en ningún momento. Este cableado debe tener la canalización correspondiente.
2.1.6.3. Sistemas inteligentes de automatización (SIA).
El diseño de los sistemas inteligentes de automatización (SIA), o sistemas domóticos, queda fuera del alcance de esta guía, pero conviene resaltar que, en el caso de estar presente, deberá poderse integrar con los sistemas de telecomunicaciones existentes en el edificio y apoyarse en los servicios de datos proporcionados por el SCE.
2.2. Sistemas de cableado no estructurado.
Todo el cableado de telecomunicaciones no incluido en el SCE formará parte de los sistemas de cableado no estructurado.
Estos sistemas podrán compartir algunos de los recursos de los sistemas de cableado estructurado, como las canalizaciones o los recintos de telecomunicaciones, siempre que sus señales no se interfieran. No deben compartir el mismo armario ni circuito eléctrico con el sistema de cableado estructurado, ya que se consideran instalaciones independientes.
Aunque no es objeto de esta guía, es necesario mencionar que todos estos sistemas han de cumplir con la normativa vigente para cada uno de ellos.
Se detallan a continuación algunos de estos sistemas, con alguna consideración a tener en cuenta.
2.2.1. Sistema de distribución de señales de radiodifusión sonora y televisión (R/TV).
El sistema de distribución de radiodifusión sonora y televisión (en adelante, R/TV) se encarga de proveer las infraestructuras de soporte para la adaptación y distribución de señales de radio y televisión. Este sistema se instalará únicamente en aquellos edificios en los que sea preciso proporcionar señal audiovisual a las personas usuarias y, de estar presente, deberá respetar las indicaciones descritas en la sección general 2.1.2 Subsistema de interconexión con proveedores (SX).
Este sistema estará presente de forma obligatoria en edificios que dispongan de salones de actos y/o salas de muestras o exposiciones y en aquellos casos en los que se prevé la necesidad de este tipo de servicios en alguna sala.
De manera alternativa, se podrán contemplar soluciones basadas en servicios IPTV para la distribución de la señal en el interior del complejo. Este tipo de despliegues deberán contar con la aprobación del órgano de telecomunicaciones competente y harán uso de los servicios proporcionados por el SCE.
Las características técnicas del sistema de R/TV seguirán las directrices marcadas en el Real decreto 346/2011, de 11 de marzo, por el que se aprueba el Reglamento regulador de ICT (instalaciones comunes de telecomunicaciones) para el acceso a los servicios de telecomunicación en el interior de las edificaciones.
En concreto, las infraestructuras necesarias para este sistema se diseñarán a partir de lo establecido en el anexo I del real decreto, en el que se detalla la norma técnica de infraestructura común de telecomunicaciones para la captación, adaptación y distribución de señales de radiodifusión sonora y televisión procedentes de emisiones terrestres y de satélite.
El sistema incluirá los siguientes elementos:
• Elementos de captación de señales.
• Equipamiento de cabecera. Incluirá los dispositivos mezcladores.
• Red de distribución: tramo de red comprendido desde la salida de los dispositivos mezcladores hasta la entrada a los derivadores o distribuidores de planta (registros secundarios).
• Red de dispersión: tramo de red comprendido entre los derivadores y los PAU.
• Red interior de usuario: la red interior de usuario adopta una topología en estrella, se inicia en la salida del PAU y termina en las tomas de usuarios.
• Punto de acceso de usuario (PAU): el PAU marca el inicio de la red interior y constituye el centro de la topología en estrella de la red interior de usuario.
• Toma de usuarios (base de acceso de terminal): puntos de conexión de equipos de usuario para el acceso a los servicios.
Para los inmuebles objetivo de esta guía, la propiedad de los diferentes tramos de red será única. De este modo, el PAU pierde su habitual carácter delimitador en cuanto a la propiedad del tramo de red, sin diferenciar tramos de propiedad privada o común en el edificio, y pasará simplemente a identificar el punto de inicio de la topología en estrella de la red.
El equipamiento activo del sistema de R/TV se alojará en el repartidor de interconexión y deberá residir en recintos de comunicaciones en armarios independientes de otros sistemas de telecomunicaciones.
2.2.1.1. Requisitos de diseño y dimensionamiento.
Serán aplicables las consideraciones contempladas en el RD 346/2011, en cuanto a dimensiones mínimas de ICT con las siguientes particularizaciones:
• Toda vez que en el tipo de inmuebles objeto de esta guía el usuario será único, no será precisa la instalación de puntos de acceso de usuario en las plantas en las cuales no se proyecte dar servicio. Sí será precisa la instalación de, por lo menos, un derivador en cada planta.
• En las plantas en las que sea preciso dar servicio y, por tanto, requieran de la existencia de un PAU, este podrá ser único y no se aplicarán los criterios de dimensionamiento expuestos en el apartado 3.5.2.b) del RD 346/2011.
2.2.2. Sistemas de redes de telefonía móvil (SRTM).
El acceso al servicio de telefonía móvil deberá estar garantizado en las áreas del inmueble identificadas como zonas de trabajo. Por ello será preciso solicitar información a un mínimo de 2 operadores de telefonía móvil que ofrezcan servicio en el entorno sobre los datos de cobertura en cuanto al tipo de servicio ofrecido (2G, 3G, 4G, 5G) en el exterior del edificio.
Con base en la información recibida, el uso previsto para el inmueble, las características constructivas del mismo, dimensiones y nivel de cobertura de redes de telefonía móvil en el entorno, será preciso evaluar la necesidad de una infraestructura de soporte a servicios de telefonía móvil interior, toda vez que en todas las salas interiores del edificio deberá permitirse la transmisión de voz y datos de todas las redes que estén presentes en el exterior del edificio.
En los casos en los que se constate la necesidad de infraestructura de soporte a servicios de telefonía móvil, será preciso determinar qué tipo de solución es la más adecuada. Para cualquier tipo de solución se deberán respetar las indicaciones descritas en la sección general 2.1.2 Subsistema de interconexión con proveedores (SX), y, además, contemplar las siguientes premisas:
• No se contempla la necesidad de instalación de equipamiento, únicamente la reserva de espacios e infraestructuras para alojar estos elementos.
• La red deberá permitir la distribución interior de un mínimo de 3 operadores de redes móviles y ser compatible con todas las bandas de frecuencias en las que se ofrezcan estos servicios.
• Se deberán contemplar soluciones que minimicen el impacto visual de los elementos externos (soluciones de mimetización), priorizando la compartición de infraestructuras.
• Se deben respetar los principios de igualdad de acceso entre operadores y favorecer la compartición de las infraestructuras y elementos de la red.
• La obtención de licencias y permisos de uso del espectro radioeléctrico es, en todo caso, responsabilidad de los operadores de la red.
Se contemplan a priori 2 tipos diferenciados de soluciones:
• Solución basada en repetidores de interior: en aquellos casos en los que la cobertura móvil en el exterior del inmueble es buena y la edificación es de pequeñas dimensiones (una planta), pero por motivo de sus características constructivas la cobertura interior no es adecuada, se optará preferentemente por soluciones de repetidor interior de señal.
• Solución basada en estación con distribución interior: en aquellos casos en los que las dimensiones de la edificación así lo requieran, se optará por soluciones de despliegue de una nueva estación con distribución interior.
2.2.2.1. Requisitos de diseño y dimensionamiento.
2.2.2.1.1. Repetidor de interior.
Las soluciones de repetidores de interior incluirán los siguientes elementos:
• Antena de captación exterior: en estos casos será preciso contemplar en el inmueble la ubicación de la antena de captación exterior, en una zona accesible para la instalación y con buena cobertura.
• Red de enlace: la red de enlace deberá permitir la conexión entre la antena de captación exterior y el sistema radiante interior, debiendo disponerse de canalización de adecuadas dimensiones en función del cableado que se debe alojar según lo indicado en la consulta a los operadores. Las características de las canalizaciones deberán respetar lo establecido en la sección 2.4.2 Infraestructura de distribución.
• Sistema radiante interior: el sistema radiante interior estará formado por el equipamiento de amplificación y una antena o grupos de antenas que permitan distribuir la señal en el interior del inmueble. Las ubicaciones de los sistemas radiantes interiores serán seleccionadas con el criterio de maximizar la cobertura en el interior del inmueble, para lo cual será preciso trasladar la consulta a los operadores. Es de subrayar que se debe contemplar la necesidad de alimentación eléctrica del equipamiento de amplificación.
En la medida de lo posible, se deberá contemplar la compartición por parte de todos los operadores de los elementos de captación, red de interconexión y sistema radiante interior.
2.2.2.1.2. Nueva estación con distribución interior.
Las soluciones de estaciones con distribución interior constarán de los siguientes elementos:
• Antena de captación exterior: si bien se contemplará preferentemente la conexión con la red de los operadores mediante cableado de FO, en aquellos casos en los que los operadores así lo manifiesten, será preciso contemplar soluciones de acceso mediante radioenlace. Estas antenas serán propias de cada operador y deben instalarse en situación adecuada, para lo que será preciso la colaboración con los operadores.
• Red de enlace: la red de enlace permitirá el acceso del operador al recinto de telecomunicaciones que alojará el equipamiento activo y deberá disponerse de la canalización de adecuadas dimensiones en función del cableado que alojará y siempre respetando las directrices señaladas en la sección 2.4.2 Infraestructura de distribución. Esta red será preferentemente mediante cable de FO desde el exterior del inmueble, aprovechando el trazado del subsistema de interconexión con proveedores descrito en el sistema de cableado estructurado. En aquellos casos en los que se contemplen soluciones de acceso mediante radioenlace, deberá disponerse canalización adecuadamente dimensionada desde el punto de instalación de las antenas de captación exterior. Cada operador empleará cableado propio.
• Recinto de telecomunicaciones: en el recinto de comunicaciones se ubicará todo el equipamiento activo, equipos de energía y sistema de aire acondicionado. Este equipamiento será propiedad de cada operador, debiendo disponerse del espacio adecuado para su instalación. Este recinto de telecomunicaciones podrá ser compartido con otros sistemas de telecomunicaciones, pero todo el equipamiento activo y equipamiento de energía preciso para proporcionar el servicio correspondiente al SRTM deberá mantenerse en un armario dedicado e independiente del resto de la infraestructura. Serán de aplicación las consideraciones descritas en las secciones 2.4.1.2 Recintos de comunicaciones, y 3 Especificaciones técnicas de los elementos de las infraestructuras.
• Red de distribución: la red de distribución deberá permitir la conexión entre el recinto de comunicaciones y el sistema radiante interior, debiendo disponerse de canalización de adecuadas dimensiones en función del cableado que alojará (consulta operadores). Esta red será preferiblemente basada en soluciones de FO y de uso compartido entre operadores, por lo que en el recinto de telecomunicaciones será preciso disponer de un agregador de señales de los distintos operadores. Este agregador será puesto a disposición por los operadores. Las características de las canalizaciones que darán soporte a la red de distribución deberán respetar las consideraciones descritas en este documento relativas a canalizaciones y, en concreto, los requisitos indicados en la sección 2.4.2 Infraestructura de distribución.
• Sistema radiante interior: el sistema radiante interior estará formado por un grupo de antenas que permitan distribuir la señal en el interior del inmueble. Se deberá seleccionar la ubicación del sistema radiante para maximizar la cobertura en el interior del inmueble, para lo que será preciso trasladar la consulta a los operadores. Los sistemas radiantes deberán ser de uso compartido entre operadores y no debe duplicarse el sistema.
• Sistema radiante exterior: en el caso de que se considere oportuno, se podrá disponer de una ubicación exterior que permita mejorar la cobertura en el exterior del inmueble. En estas circunstancias se deberá disponer, en la medida de lo posible, al igual que en el caso de la distribución interior, de una red de distribución compartida y un sistema radiante único para todos los operadores y evitar duplicidades de equipamiento. En todo caso, esto no debe ser una limitación para la cobertura de los operadores.
2.2.2.2. Requisitos de instalación.
Los sistemas de distribución y sistemas radiantes interiores se instalarán preferentemente en falsos techos y tratando de reducir el impacto visual de los elementos radiantes.
Los elementos exteriores (antenas de captación y sistemas radiantes exteriores) deben tratar de minimizar el impacto visual, para lo cual se seleccionarán ubicaciones y soluciones que favorezcan la integración con el entorno.
Las infraestructuras para el soporte de estos sistemas deberán respetar lo referido en apartados anteriores y aprovechar, en la medida de lo posible, las canalizaciones y espacios previstos para el resto de los sistemas de telecomunicaciones previstos en el inmueble.
Se deberán tener en consideración, en todo caso, los requisitos de instalación planteados por los operadores de red, que serán los propietarios y responsables de la instalación y mantenimiento de los sistemas.
2.3. Sistema de instalación eléctrica dedicada (SIED).
La instalación eléctrica dedicada es una instalación de uso exclusivo para el equipamiento instalado en cada recinto de telecomunicaciones.
La instalación debe cumplir el Reglamento electrotécnico para baja tensión (Real decreto 842/2002). El cableado eléctrico deberá tener una clase CPR mínima Cca-S1b, d1, a1 (RD 842/2002, RD (UE) 2016/364).
2.3.1. Requisitos de diseño y dimensionamiento.
En el interior del recinto de telecomunicaciones deben instalarse cuadros eléctricos para alimentar a todos los elementos allí instalados. Típicamente, existirán un cuadro de red y otro por cada SAI (sistema de alimentación ininterrumpida) que da servicio en el recinto.
Para la alimentación en los armarios de telecomunicaciones, se instalarán 2 regleteros de 16A, sin interruptor, de 8 tomas tipo F (Schuko) cada uno, situados en las dos unidades más bajas de los armarios. Cada regletero estará alimentado por un circuito independiente, protegido por un magnetotérmico y un diferencial de uso exclusivo.
La conexión de los regleteros al suministro eléctrico estará orientada a proporcionar el máximo de redundancia según la existencia de SAI. De este modo:
• En caso de que el centro disponga de más de un SAI, cada regletero se alimentará de un SAI diferente.
• Si el centro dispone de un único SAI, el primer regletero se alimentará del SAI y el segundo de red.
• En caso de que el centro no disponga de SAI, cada regletero se alimentará de red y dependerá de un circuito eléctrico con fase diferente para disponer de redundancia de circuito y fase.
Si el proyecto incluye la instalación de un SAI, se debe realizar un estudio en el que se incluyan los cálculos de dimensionamiento del SAI, según la potencia de los dispositivos a los que dará servicio (esto debe incluir siempre el consumo de los elementos instalados en el armario). En el caso de que el SAI dé servicio a elementos fuera del recinto, deberá haber un cuadro en el exterior del recinto para las protecciones correspondientes.
Los enchufes de alimentación eléctrica en los puestos de usuario se instalarán al lado de los conectores de datos. En general, habrá dos enchufes de color rojo, alimentados mediante SAI y otros dos de color blanco, con alimentación de red.
Para la alimentación eléctrica del videoportero se reservará una toma de un regletero del armario (del de SAI si este existe). Se instalará una canalización, independiente de la de datos, desde el armario de telecomunicaciones hasta el punto donde se instale el videoportero, para poder pasar el cable de alimentación. Esta canalización debe terminar en un registro con tapa en la parte interior, que tenga acceso al pasamuros hasta el videoportero (en el exterior), o bien en un registro empotrado en el exterior que se oculte con el propio videoportero.
2.3.2. Seguridad eléctrica: toma de tierra, interconexión equipotencial y apantallamiento.
El inmueble debe contar con una red de interconexión común, o general de equipotencialidad, del tipo mallado, unida a la puesta a tierra del propio inmueble. Esa red estará también unida a las estructuras, elementos de refuerzo y demás componentes metálicos del inmueble.
Todos aquellos elementos que sobresalgan de la edificación que son susceptibles de captar un rayo, como los soportes de las antenas de captación, deben contar con una línea directa de derivación a tierra. En el caso de existencia de pararrayos, estos elementos pueden conectarse a su instalación derivadora.
El sistema general de tierra del inmueble debe tener un valor de resistencia eléctrica no superior a 10 ohmios respecto de la tierra lejana. Estará conectado directamente al sistema de puesta a tierra en el recinto de comunicaciones en uno o más puntos. A él se conectará también el conductor de protección o de equipotencialidad y los demás componentes o equipos que tienen que estar puestos a tierra regularmente.
Los elementos siguientes deberán tener también su conexión a tierra:
• Todos los enchufes de las tomas de corriente.
• Los soportes, herrajes, bastidores, bandejas etc. metálicos de los recintos de comunicaciones.
• Los soportes de los sistemas captadores de señales de radio (mástiles o torres).
El cable de conexión de la barra colectora al terminal general de tierra del inmueble estará formado por conductores flexibles de cobre de 25 mm² de sección como mínimo.
2.4. Infraestructuras de soporte y distribución.
Las infraestructuras de soporte y distribución comienzan en el punto de entronque con las redes de las operadoras de telecomunicaciones en el límite de la parcela y finalizan en las tomas finales de telecomunicaciones que proporcionan servicio a las personas usuarias.
Cada sistema de telecomunicaciones será objeto de un diseño independiente en cuanto a su infraestructura de soporte y distribución. No obstante, se recomienda la compartición de infraestructura en aquellos casos en los que sea posible.
2.4.1. Infraestructura de soporte.
La infraestructura de soporte proporciona la reserva de los espacios precisos para albergar los componentes de los sistemas de telecomunicaciones y estará formada por recintos y registros. Aunque ambos términos están referidos a espacios dedicados a elementos del sistema de telecomunicaciones, los recintos serán salas y los registros tendrán habitualmente menor envergadura.
2.4.1.1. Registros.
Los registros marcan los puntos de inicio, final, paso o derivación del cableado de telecomunicaciones. Tendrán la capacidad suficiente para alojar todos los cables de telecomunicaciones que pasen por ellos. Deben contar con una tapa adecuada para proteger el cableado que contienen.
• Arqueta de entrada: estará situada en la vía pública y será accesible por los operadores. De ella parte la canalización exterior. Tendrá unas dimensiones interiores mínimas de 800 × 700 × 820 mm (largo × ancho × profundidad). Se consultará su localización con los posibles operadores de servicio.
• Arquetas de paso: se colocarán arquetas de paso intercaladas en la canalización de entrada inferior, con dimensiones mínimas interiores de 400 × 400 × 400 mm, cuando se dé alguna de las siguientes circunstancias:
a) Cada 50 m de longitud.
b) En el punto de intersección de dos tramos rectos no alineados.
• Registro de enlace: es el punto de entrada de la canalización exterior en el edificio. Las dimensiones interiores mínimas de este registro de enlace serán, 450 × 450 × 120 mm (altura × anchura × profundidad) para el caso de registro en pared y 400 × 400 × 400 mm para el caso de arqueta.
• Registro principal: los registros principales constituyen el punto de origen del sistema de cableado y, como norma general, serán los recintos de comunicaciones.
• Registros secundarios: estos registros permitirán la segregación en cada zona de todos los servicios en número suficiente para las personas usuarias de esa zona. Sus dimensiones mínimas serán de 450 × 450 × 150 mm o 400 × 400 × 400 mm en caso de arquetas. Existirán en los puntos siguientes:
a) Se pasa de canalización principal a secundaria.
b) Se produce un cambio de dirección o bifurcación de la canalización principal.
c) Cada 30 metros de canalización principal, si su cableado no está accesible.
d) Cuando hay un cambio en el tipo de canalización principal.
• Registros de paso: deberán existir en la canalización secundaria cada 15 metros de longitud y en los cambios de dirección de radio inferior a 250 mm. Se admitirá un máximo de dos curvas de noventa grados entre dos registros de paso, pero respetando que su radio de curvatura no produzca, a su vez, en los cables radios de curvatura inferiores a 2 cm. Las dimensiones de los registros de paso serán como mínimo de 100 × 100 × 40 mm.
• Registros de tomas de telecomunicaciones: son las cajas en las que se instalarán las tomas de telecomunicaciones que darán servicio al usuario final.
En general, tendrán capacidad para alojar cuatro conectores RJ45 hembra, de los que se instalarán dos, y cuatro enchufes de alimentación, dos de ellos de color rojo, conectados a un cuadro del sistema de alimentación ininterrumpida (SAI), y otros dos de color blanco, conectados a un cuadro de red. Las tomas se etiquetarán siguiendo el esquema de identificación explicado en el apartado de etiquetado.
En el caso de las tomas para dispositivos adosados a la pared o techo, como videoporteros, lectores de tarjetas o puntos de acceso wifi, el cable terminará en un conector RJ45 macho que quedará, con un pequeño sobrante, en el interior del registro. Este registro deberá quedar oculto si es posible, tapándolo con el propio dispositivo o instalándolo por el otro lado del tabique o falso techo.
2.4.1.2. Recintos de comunicaciones.
Los recintos de comunicaciones serán salas dedicadas exclusivamente a equipamiento de telecomunicaciones. En estas salas se instalarán los elementos necesarios para la implementación de los diferentes sistemas de telecomunicaciones, así como los elementos auxiliares necesarios.
Con el objetivo de aprovechamiento de infraestructuras, es recomendable que los diferentes sistemas de telecomunicaciones compartan recintos de comunicaciones, teniendo en consideración el espacio necesario para cada uno de los sistemas. Aunque se comparta el recinto, los servicios del sistema de cableado estructurado (SCE), no compartirán armario con el resto de servicios (sistema de cableado no estructurado).
2.4.1.2.1. Localización y dimensiones.
El tamaño del recinto de comunicaciones se determinará en función del número de armarios y equipamiento que se instalará en su interior.
Para los recintos de comunicaciones que alberguen componentes del sistema de cableado estructurado (SCE), las dimensiones mínimas de la sala serán tales que garanticen un espacio totalmente libre alrededor del armario (o grupo de armarios) de al menos:
a) 1,5 metros en la parte frontal.
b) 1,2 metros en la parte trasera.
c) 0,5 metros en cada lateral.
d) Un paso diáfano desde la puerta de entrada al frontal del armario de, por lo menos, 1 metro.
En cualquier caso, unas dimensiones del recinto (SCE) inferiores a 10 m² deberán ser justificadas.
Los recintos estarán preferentemente centrados dentro de la planta (y verticalmente si dan servicio a varias plantas). La posición, a ser posible, será la misma en todas las plantas.
En los casos en que pudieran existir, próximos al recinto, elementos que pudieran generar interferencias electromagnéticas, como un centro de transformación de energía, maquinaria de ascensores etc., los recintos de telecomunicaciones se distanciarán de estos un mínimo de 2 metros, o bien se les dotará de una protección contra campo electromagnético.
Se recomienda que los recintos tengan acceso al patinillo de telecomunicaciones.
En ningún caso existirán zonas del edificio separadas más de 90 m de un recinto de comunicaciones. Si esto no es posible con un único recinto, se construirán recintos adicionales.
2.4.1.2.2. Características constructivas.
Los recintos de comunicaciones se construirán, en la medida de lo posible, sobre la rasante, de forma que se impida la acumulación de aguas en su interior. No tendrán diferencias de nivel con respecto a la cota de la planta, por lo que no podrán tener escalones, ni otros elementos arquitectónicos similares, para facilitar el transporte de elementos pesados.
La sala tendrá una forma rectangular.
Se evitará que los recintos se encuentren en la proyección vertical de desagües y, en todo caso, se garantizará su protección frente a la humedad.
Las canalizaciones en el interior del recinto no pueden ser tapadas por los armarios, sino que tendrán que ser practicables en todo su recorrido hasta su entrada en el armario.
El suelo podrá ser de pavimento rígido o suelo técnico si es arquitectónicamente compatible con el resto de la planta. Se recomienda una altura de suelo técnico de al menos 20 cm. Debe contar con capacidad portante suficiente para soportar el peso de los armarios de comunicaciones y el resto de elementos del recinto.
El suelo será capaz de disipar cargas electrostáticas. No puede ser de material aislante.
Las paredes deben ser lisas, sin columnas ni salientes. Estarán pintadas con pintura plástica de color blanco.
En los recintos no podrá haber ventanas ni cualquier otro tipo de acceso al exterior del edificio.
En caso de ser posible, las puertas de los recintos de comunicación deberán abrir hacia el exterior para no reducir el espacio útil del recinto. Deberán tener ancho de paso mínimo de 80 cm.
2.4.1.2.3. Equipamiento general.
Los recintos de comunicaciones deberán contar con las siguientes dotaciones generales:
2.4.1.2.3.1 Ventilación y climatización.
El recinto dispondrá preferentemente de mecanismos de ventilación mecánica que permitan una renovación total del aire del local por lo menos dos veces a la hora. Se permitirá también la ventilación natural forzada por medio de conducto vertical y aspirador estático. Las entradas de ventilación forzada estarán dotadas de filtros para no introducir impurezas en las salas.
Como mínimo, la puerta del recinto deberá disponer de rejillas para el intercambio de aire con el interior del edificio.
Los recintos deben mantener unas condiciones de temperatura de 19 a 22 °C y una humedad del 50 %, por lo que deberán estar preparados para albergar el equipamiento de climatización necesario.
* Consideraciones especiales para edificios estratégicos.
El recinto deberá contar con un sistema de climatización de precisión.
2.4.1.2.3.2 Iluminación.
En las salas se instalará una iluminación general tal que exista un nivel medio de iluminación de 300 lux. La iluminación contará con un mecanismo de control que permita el control de su activación y desactivación cuando así se requiera. En el caso de emplearse un interruptor con este fin, este deberá situarse al lado de la puerta.
Deberán instalarse equipos autónomos de iluminación de emergencia.
2.4.1.2.3.3. Medidas contra incendios.
En los recintos de telecomunicaciones se instalará, por lo menos, un extintor portátil específico para fuegos eléctricos, preferentemente de CO2. En las cercanías de estas salas, a una distancia de su puerta no superior a 2 metros, se instalará un extintor adicional.
Los extintores y su instalación deben cumplir los requisitos establecidos en el Real decreto 513/2017, de 22 de mayo, por el que se aprueba el Reglamento de instalaciones de protección contra incendios.
En caso de que se requiera un sistema de detección y extinción de incendios, deberá estar interconectado con la central de seguridad del edificio para que el personal de vigilancia disponga de la señalización adecuada de la alarma.
El sistema de detección debe evitar, en la medida de lo posible, los falsos positivos, mediante técnicas de detección múltiple. El sistema de extinción de incendios no debe dañar el equipamiento instalado en el recinto.
En los CPD, el sistema de detección y extinción de incendios dispondrá de dos pulsadores: uno de disparo y otro de parada, con tapa de protección.
Las aberturas hacia otras estancias del edificio deberán estar protegidas por cortafuegos para evitar la propagación de fuego y humo. En el caso de tiros verticales los elementos cortafuegos se encontrarán como mínimo cada tres plantas.
2.4.1.3. Armarios de comunicaciones del cableado estructurado.
En los armarios de comunicaciones, situados dentro de los recintos de comunicaciones, se instalarán todos los elementos necesarios para la implementación de los repartidores de interconexión, campus, edificio y planta.
2.4.1.3.1. Dimensionamiento de los armarios.
Para el dimensionamiento vertical de los armarios, en unidades de rack (U), hay que tener en cuenta cada una de las funciones que va a realizar:
• Si el armario tiene la función de repartidor de interconexión, se deben reservar 4 unidades (2 en caso de pequeñas dependencias).
• Si el armario tiene la función de repartidor de campus, se deben reservar dos unidades de armario por cada 8 enlaces de fibra (de 12 fibras cada uno), una para el panel de fibra y otra para su pasahilos. El número de enlaces dependerá del número de edificios del campus. En caso de edificios estratégicos, los enlaces con cada edificio estarán redundados.
• Si el armario tiene la función de repartidor de edificio, se deben reservar dos unidades de armario por cada 8 enlaces de fibra (de 12 fibras cada uno), una para el panel de fibra y otra para su pasahilos. El número de enlaces dependerá del número de repartidores de planta en otros armarios. Si se utilizan paneles de cableado multipar, será necesario reservar dos unidades por cada 50 tomas de telefonía en cada repartidor de planta en otros armarios. En caso de edificios estratégicos, estos enlaces con cada repartidor de planta deben estar redundados, por lo que se duplicará el número de unidades reservadas. Si es necesario un enlace con el repartidor de campus, se debe tener en cuenta este enlace para dimensionar los paneles de fibra.
• Si el armario tiene la función de repartidor de planta, se deben reservar dos unidades de armario por cada 24 tomas de las plantas a las que dé servicio, una para el panel de cobre y otra para su pasahilos. Si es necesario un enlace con el repartidor de edificio, se deben reservar dos unidades para el panel de fibra de ese enlace y su pasahilos.
• Se deben reservar 2 unidades de armario por cada 24 tomas de datos, una para el conmutador y otra para su pasahilos. Si el armario tiene las funciones de RC o RE, se deben reservar dos unidades adicionales para la electrónica de agregación de cada uno.
• Se deben reservar, al menos, dos unidades de armario para la instalación de los dos regleteros eléctricos para montar en bastidor. Se recomienda la reserva de 4 unidades, dejando una unidad libre debajo de cada regletero.
Hay que tener en cuenta que se debe reservar el 30 % de las unidades del armario para ampliaciones futuras. Este espacio deberá permitir el crecimiento de cada uno de los bloques: paneles de fibra, de cobre, electrónica de red y regleteros eléctricos.
Cuando el número de U calculado (teniendo en cuenta la reserva) sea menor o igual a 24, se utilizarán armarios con un mínimo de 24 U. Si las U calculadas son mayores de 24, se utilizarán armarios de 47 U. Se permitirán otros tamaños entre esas dos alturas cuando esté justificado.
* Consideraciones especiales para pequeñas dependencias.
Excepcionalmente, con la autorización del órgano competente, se permitirá el uso de armarios de 6, 9, 12 y 15 U en caso de que las circunstancias particulares del recinto de comunicaciones lo hagan preciso.
2.4.2. Infraestructura de distribución.
La infraestructura de distribución está formada por las canalizaciones que proporcionan los espacios y el soporte para el cableado de telecomunicaciones instalado.
Como norma general, las canalizaciones transcurrirán por espacios de uso común o de uso específico para instalaciones, para facilitar el acceso a estas al personal técnico. Siempre que sea posible se deberá contar con un patinillo de uso exclusivo para telecomunicaciones, para el recorrido vertical del cableado, según se indica en el apartado 4.1.4.1 Patinillos.
El trazado de la canalización tendrá el menor número de curvas posible y estas tendrán el mayor radio de curvatura posible.
Se utilizarán los elementos de soporte y fijación, de sujeción de cables y los accesorios que indique el fabricante. Los canales se instalarán paralelos a las líneas de intersección entre techo/suelo y paredes.
Dependiendo del subsistema de cableado al que den soporte, se emplearán distintos tipos de canalizaciones pero, de forma general, se cumplirá con las siguientes especificaciones:
a) Todo el recorrido del cableado, desde su salida del armario de comunicaciones hasta la toma final, transcurrirá obligatoriamente por canalización, de tal manera que ningún cable transcurra suelto por ningún tramo de todo el recorrido, ni tenga contacto directo con materiales de obra, yeso, ladrillo, hormigón, hierros, cristal o cualquier superficie que pueda dañar su estructura.
b) En caso de ampliaciones de cableado, siempre que sea posible, se utilizarán las canalizaciones existentes de las que disponga el centro para instalar el nuevo cableado.
c) En caso de nueva instalación de cableado o de ampliaciones que no dispongan de espacio en una canalización existente, se dimensionarán nuevas canalizaciones de forma que permitan, por lo menos, un crecimiento del 50 % del cableado de telecomunicaciones previsto inicialmente.
d) Las canalizaciones deben ser adecuadas para asegurar que el cable sea instalado sin afectar a sus prestaciones (mantener radio de curvatura, evitar que la cubierta se rasque etc.). Deberán cumplirse las normativas aplicables correspondientes.
e) El cableado eléctrico y el de telecomunicaciones tendrán que discurrir por canalizaciones separadas en todo su recorrido, excepto en el último tramo (como máximo 15 metros) hasta el registro de tomas.
Las canalizaciones del edificio se pueden dividir en canalización de entrada, canalización principal y canalización secundaria.
2.4.2.1. Canalización de entrada.
Según el tipo de acometida del edificio, la canalización de entrada puede ser inferior y/o superior.
La canalización de entrada inferior comunica la arqueta de entrada con el repartidor de interconexión (RX).
La canalización de entrada superior comunica los sistemas de captación, generalmente en la cubierta del edificio, con el repartidor de interconexión (RX).
2.4.2.1.1. Canalización de entrada inferior.
La canalización de entrada inferior estará compuesta por 6 tubos de 63 mm o 4 tubos de 110 mm de diámetro exterior. Este número podrá ser inferior para pequeñas dependencias, con la autorización del órgano competente en materia de telecomunicaciones. Estos tubos conectarán con la arqueta exterior a una altura de 150 mm de su fondo, y finalizarán en el repartidor de interconexión instalado en un recinto de telecomunicaciones.
Los tubos tendrán guías y tapones en ambos extremos para evitar la entrada de suciedad y humedad en su interior.
La canalización de entrada inferior se divide en dos tramos: canalización exterior y canalización de enlace.
La canalización exterior que proviene de la arqueta de entrada se introduce en el complejo a través del punto de entrada general, habitualmente un pasamuros, y termina en el registro de enlace.
La canalización de enlace es la prolongación de la canalización exterior empleada para llegar desde el registro de enlace al repartidor de interconexión (RX).
2.4.2.1.2. Canalización de entrada superior.
La canalización de entrada superior estará formada como mínimo por 2 tubos de 40 mm de diámetro exterior y deberá llegar hasta el interior del repartidor de interconexión instalado en un recinto de telecomunicaciones.
2.4.2.2. Canalización principal.
Esta canalización es la que soporta la red troncal y de distribución del edificio.
Parte del recinto de comunicaciones principal y consiste en una canalización que, en el caso de sistemas SCE, conecta el repartidor principal del edificio con los repartidores de planta y, en el caso de sistemas no SCE, conecta los registros secundarios con el registro principal.
2.4.2.3. Canalización secundaria.
La canalización secundaria es la que soporta el cableado desde los repartidores de planta hasta las tomas de telecomunicaciones.
Es fundamental que esta canalización sea accesible en todo su recorrido, con el objetivo de facilitar la instalación de nuevos puntos de conexión y el mantenimiento de los existentes.
2.4.2.4. Requisitos de diseño.
Las canalizaciones deben tener una estructura jerárquica, en la que cada tramo dé servicio al mayor número de puntos finales posibles. Estos puntos finales serán los recintos (en la canalización principal), registros de paso y registros de tomas. De esta forma, los tramos de mayor capacidad estarán más próximos al inicio de la canalización y esta irá disminuyendo su capacidad según se vaya bifurcando.
Se deben evitar tramos horizontales de varios tubos en paralelo y se recomienda, en lugar de los tubos, el montaje de canales (plásticos o metálicos) de suficiente capacidad para el mazo de cables, lo que aporta más flexibilidad de cara a ampliaciones futuras. El último tramo hasta la toma se realizará mediante tubos o canal visto.
Como norma general, las canalizaciones empotradas deberán realizarse mediante tubo curvable. Las canalizaciones a la vista deberán realizarse mediante canal, preferentemente con tapa. Las características de los materiales empleados se detallan en el capítulo 3.3 Características de los materiales empleados en canalizaciones.
Las canalizaciones deben permitir la ampliación del cableado inicialmente propuesto en un 50 %.
El trazado de las canalizaciones se hará siguiendo preferentemente líneas verticales y horizontales, paralelas a las aristas de las paredes que limitan el local donde se efectúa la instalación. Como norma general, las canalizaciones deberán estar, como mínimo, a 10 cm de cualquier encuentro entre dos paramentos.
En las reformas en las que en un mismo habitáculo se tenga que bajar el cableado desde el falso techo por canalización de superficie para varios registros de tomas, se debe realizar una única canalización de bajada. Desde esa bajada, y al lado del rodapié, debe transcurrir toda la canalización de superficie.
En aquellos tramos del recorrido donde haya que realizar algún ángulo interior o exterior (enlazar el canal, final de tramo etc.), se utilizarán los elementos que el fabricante ha previsto a tales efectos. No se llevarán a cabo acciones como la realización de ingletes o manipulaciones manuales en lugar de la colocación de accesorios. Tampoco se utilizarán siliconas o productos químicos similares sobre la base exterior de la canalización.
En el caso de reforma, tras la finalización de los trabajos de instalación, tendrá que retirarse todo el cableado y material obsoleto.
2.4.2.5. Dimensionamiento de las canalizaciones.
Para realizar el cálculo de las dimensiones de la canalización se utilizará la siguiente fórmula:
Sint_can ≥ f·∑(ni·π·di2/4)
Siendo:
Sint_can = sección interior de la canalización.
Para tubos: Sint_can = π·d2/4, donde d es el diámetro interior del tubo.
Para canal: Sint_can = b·s, donde b es la base interior y s es la altura interior.
di: diámetro del cable de tipo i.
ni = número de cables de tipo i. Debe multiplicarse por 1,5 (cogiendo el entero mayor), para tener en cuenta un crecimiento del 50 %.
f = coeficiente en función del sistema de instalación de la canalización: 2,5 para instalación superficial, 3 para empotrado y 4 para enterrado. Para canales f =2 ,5 y para tubos empotrados f = 3.
3. Especificaciones técnicas de los elementos de las infraestructuras.
Las calidades y especificaciones indicadas en este capítulo tienen carácter de mínimos, pero pueden ser aplicables parámetros más restrictivos o mejoras técnicas siempre que cuenten con la aprobación del órgano competente en materia de telecomunicaciones.
3.1. Arquetas.
La arqueta deberá soportar las sobrecargas normalizadas en cada caso y el empuje del terreno. La tapa será de hormigón armado o de fundición y estará provista de cierre de seguridad. La arqueta tendrá un punto de acceso para cada tubo de las canalizaciones.
Las tapas cumplirán lo especificado en la norma UNE-EN 124 (Dispositivos de cubrimiento y de cierre para zonas de circulación utilizadas por peatones y vehículos. Principios de construcción, ensayos de tipo, marcado, control de calidad) y un grado de protección IP55.
Las arquetas de entrada, además, dispondrán de cierre de seguridad y de dos puntos para tendido de cables en paredes opuestas a las entradas de conductos situados a 150 mm del fondo, que soporten una tracción de 5 kN.
3.2. Registros de paso.
Los registros de paso se podrán realizar practicando un hueco en la pared, este tendrá las paredes del fondo y laterales perfectamente enlucidas. Deberán quedar perfectamente cerrados con una tapa o puerta, con cierre de seguridad, y llevarán un cerco que garantice la solidez e indeformabilidad del conjunto.
También se podrá empotrar en el muro una caja con la correspondiente puerta o tapa.
Los registros utilizados en el interior del inmueble, serán libres de halógenos con una resistencia al impacto mínima IK07. La resistencia al impacto mínima para los registros utilizados en el exterior será de IK10. En ambos casos, tendrán un grado de protección mínimo IP55.
3.3. Características de los materiales empleados en canalizaciones.
Todo el material empleado en el interior del edificio será libre de halógenos y no propagador de la llama.
3.3.1. Tubo curvable de material libre de halógenos.
Los tubos deben cumplir, según su tipo de instalación, las características indicadas en la ITC-BT-21 del REBT.
Generalmente, el tubo que se debe utilizar para el recorrido de los cables por el interior del edificio (paredes, techos y falsos techos), debe ser tubo curvable con las siguientes características mínimas:
|
Características |
Código |
Grado |
|
Resistencia a la compresión |
2 |
Ligera |
|
Resistencia al impacto |
2 |
Ligera |
|
Temperatura mínima de instalación y servicio |
2 |
-5 °C |
|
Temperatura máxima de instalación y servicio |
1 |
+50 °C |
|
Resistencia al curvado |
1-2-3-4 |
Cualquiera de las especificaciones |
|
Propiedades eléctricas |
0 |
No declaradas |
|
Resistencia a la penetración de objetos sólidos |
4 |
Contra objetos D ≥ 1 mm |
|
Resistencia a la penetración del agua |
2 |
Contra gotas de agua cayendo verticalmente cuando el sistema de tubos está inclinado 15º |
|
Resistencia a la corrosión de tubos metálicos y compuestos |
2 |
Protección interior y exterior media |
|
Resistencia a la tracción |
0 |
No declarada |
|
Resistencia a la propagación de la llama |
1 |
No propagador |
|
Resistencia a las cargas suspendidas |
0 |
No declarada |
Las paredes interiores de los tubos deben ser preferentemente lisas.
3.3.2. Canal de material libre de halógenos.
Los canales deben cumplir, según su tipo de instalación, las características indicadas en la ITC-BT-21 del REBT.
Los canales cumplirán las siguientes características mínimas:
|
Características |
Grado |
|
|
Dimensión del lado mayor de la sección transversal |
≤ 16 mm |
> 16 mm |
|
Resistencia al impacto |
Muy ligera |
Media |
|
Temperatura mínima de instalación y servicio |
+15 °C |
-5 °C |
|
Temperatura máxima de instalación y servicio |
+60 °C |
+60 °C |
|
Propiedades eléctricas |
Aislante |
Continuidad eléctrica/aislante |
|
Resistencia a la penetración de objetos sólidos |
4 |
No inferior a 2 |
|
Resistencia a la penetración del agua |
No declarada |
|
|
Resistencia a la propagación de la llama |
No propagador |
|
3.3.3. Bandejas para cableado.
Para la conducción de cables podrán emplearse bandejas, que cumplirán los requisitos de las normas UNE-EN 61537 y UNE-EN 50085.
3.4. Características de los materiales empleados para cableado.
Las normas de referencia en cuanto a las características de los cables empleados a continuación son ISO/IEC 11801 y la UNE-EN 50173, si bien, con el objeto de concretar detalles específicos, también se hará referencia a la norma TIA/EIA-568B y 569.
Todo cableado empleado deberá tener la cubierta libre de halógenos. Su clasificación CPR de protección contra el fuego debe ser, como mínimo, Cca-S1b, d1, a1, excepto en cables de exterior, multipar y coaxial RG11, que podrán ser Dca (siempre que no exista ese tipo de cable con clasificación Cca en el mercado).
3.4.1. Fibra óptica.
La fibra podrá ser multimodo o monomodo.
La fibra multimodo deberá ser, como mínimo, categoría OM4. La fibra monomodo deberá ser, como mínimo, de categoría OS2.
3.4.1.1. Fibra óptica multimodo.
El cable de fibra multimodo cumplirá, como mínimo, las especificaciones de la clase óptica OM4 según se define en el estándar ISO 11801, y estará compuesto por fibras de índice gradual con núcleo de 50 micras y un revestimiento de diámetro 125 μm. Esta fibra deberá permitir la transmisión de datos a tasas de hasta 10 gigabit ethernet en distancias de hasta 400 m.
El pulido de los conectores de fibra multimodo será de contacto físico PC (Physical Contact).
3.4.1.2. Fibra óptica monomodo.
La fibra monomodo cumplirá, como mínimo, las especificaciones de la clase óptica OS2 según se define en el estándar ISO 11801. Deberá ser de índice gradual, con un revestimiento de 125 μm y núcleo de 9 μm. Esta fibra deberá operar en el rango completo de longitudes de onda desde 1310 nm a 1550 nm, y deberá permitir la transmisión de datos a tasas de hasta 10 gigabit ethernet en distancias de hasta 10 km.
Las fibras llevarán un recubrimiento que asegure la persistencia del color, minimice las pérdidas por microcurvaturas y facilite su manejo, y la cubierta se podrá retirar mecánicamente.
El pulido de los conectores de fibra monomodo será de contacto físico PC (Physical Contact), aunque se permitirá la utilización de pulido APC siempre y cuando el órgano competente de telecomunicaciones lo apruebe.
3.4.1.3. Latiguillos de fibra óptica.
Los latiguillos de fibra óptica conectarán los paneles de parcheo de fibra óptica entre sí y con el puerto del equipamiento electrónico. Los latiguillos dispondrán de las dimensiones necesarias para la realización de esta conexión, habitualmente serán de 2 metros con conector LC/PC-LC/PC.
Los latiguillos de fibra deberán de ser del mismo tipo y categoría del cableado que extienden, y deberán cumplir con las exigencias especificadas para el enlace al cual pertenecen.
3.4.2. Cableado de cuatro pares trenzados.
3.4.2.1 Características del cableado de cuatro pares trenzados.
El cable de cobre cumplirá, como mínimo, las características de la clase E (categoría 6) estándar según ISO/IEC 11801. Cumplirá además con los requisitos exigidos en las normas Cenelec EN50173 y ANSI/TIA-568. También deberá cumplir con el estándar IEEE 802.3bt para permitir el uso de POE.
La temperatura de operación del cableado tendrá que estar entre los -20 ºC y los 60 ºC.
El cable deberá permitir la transmisión de señales con el ancho de banda mínimo indicado en la categoría elegida.
Los cables estarán finalizados en ambos extremos con conectores RJ45, según la norma ISO/IEC 8877, que aceptarán cable 23 AWG o 24 AWG mediante desplazamiento de aislante. El conector empleado será siempre del mismo tipo, clase/categoría y fabricante que el cable.
* Consideraciones especiales para edificios estratégicos.
En estos edificios el cable de cuatro pares trenzados empleado será de categoría 6A o superior.
3.4.2.2. Latiguillos de cuatro pares trenzados.
Los latiguillos de cuatro pares trenzados deberán tener la misma categoría/clase del cableado que extienden y deberán cumplir con los requisitos exigidos en el enlace al cual pertenecen. Adicionalmente, presentarán las siguientes características:
a) Los latiguillos vendrán preformados y verificados de fábrica unitariamente.
b) Compuestos por cables de 4 pares trenzados.
c) Con el propósito de dotarlos de la máxima flexibilidad proporcionada por el cable multifilar, así como del mejor rendimiento del hilo de cobre sólido, el cable estará construido sin espacio entre los hilos multifilares.
d) Los latiguillos estarán finalizados, en ambos extremos, con un conector RJ45 macho.
e) Las longitudes típicas de los latiguillos serán de 2 y 3 metros.
f) Todos los latiguillos deben cumplir las especificaciones EIA/TIA568, ISO/IEC11801 y EN50173.
g) La asignación de pines será la T568B, definida en la norma EIA/TIA-568.
3.4.3. Cableado multipar.
El cable multipar cumplirá, como mínimo, las características de la categoría 3 y deberá permitir la transmisión de señales con un ancho de banda de hasta 16 MHz.
Las mangueras de cable multipar estarán disponibles en configuraciones de 25, 50 y 100 pares.
Estas mangueras acabarán en los armarios de comunicaciones en paneles de parcheo UTP y se conectará en cada puerto un solo par de la manguera.
3.4.4. Cable coaxial.
El cable coaxial será empleado en los sistemas de distribución de audio y vídeo. En cumplimiento de la normativa directriz de estos subsistemas, el cable coaxial de la instalación deberá estar preparado para permitir los objetivos de calidad establecidos en el RD 346/2011, anexo I.
Tal y como se indica en ese anexo, se presumirán conformes con las especificaciones solicitadas aquellos cables que acrediten el cumplimiento de las normas UNE-EN 50117-2-4 (cables coaxiales. Parte 2-4: especificación intermedia para cables empleados en redes de distribución cableadas. Cables de acometida interior para sistemas operando entre 5 MHz-3.000 MHz) y UNE-EN 50117-2-5 (cables coaxiales. Parte 2-4: especificación intermedia para cables empleados en redes de distribución cableadas. Cables de acometida interior para sistemas operando entre 5 MHz-3.000 MHz) y que reúnan las siguientes características técnicas:
• Conductor central de cobre y dieléctrico polietileno celular físico.
• Pantalla cinta metalizada y trenza de cobre o aluminio.
• Cubierta no propagadora de llama para instalaciones interiores y de polietileno para instalaciones exteriores.
• Impedancia característica media: 75 ± 3 Ω.
• Pérdidas de retorno según la atenuación del cable (α) a 800 MHz:
|
Tipo de cable |
5-30 MHz |
30-470 MHz |
470-862 MHz |
862-2.150 MHz |
|
α ≤ 18 dB/100 m |
23 dB |
23 dB |
20 dB |
18 dB |
|
α > 18 dB/100 m |
20 dB |
20 dB |
18 dB |
16 dB |
3.5. Armarios de comunicaciones.
Los armarios albergarán el equipamiento activo y pasivo de los sistemas de telecomunicaciones y estarán situados en los recintos de comunicaciones. Todos los armarios que se instalen deberán cumplir la Directiva europea 2004/108/CE sobre compatibilidad electromagnética, por lo que llevarán el distintivo CE.
Asimismo, deberán cumplir con los requisitos de las siguientes normas:
a) Norma de fabricación IEC 60297 (UNE-EN 60297): armarios, panel y equipamiento asociado.
b) Norma UNE EN-60529: grados de protección proporcionados por la envolvente IP-20.
c) Norma UNE-EN 62262: grados de protección proporcionados por la envolvente contra los impactos mecánicos externos IK-08.
También deberán cumplir con los requisitos de seguridad para personas y cosas exigidos por las siguientes directivas comunitarias:
a) Directiva 2014/35/UE sobre material eléctrico de baja tensión.
b) Reglamento (UE) nº 305/2011 sobre productos de construcción.
3.5.1. Características de los armarios.
Los armarios de comunicaciones destinados a albergar los componentes del SCE deberán cumplir con las siguientes características:
• Los armarios tendrán un ancho de 800 mm y un fondo mínimo de 800 mm. Si se prevé la instalación de servidores en el armario, o si se van a instalar tomas con POE, como wifi o cámaras IP, se recomienda la utilización de armarios de más fondo.
• Los armarios deberán ser de pie.
• Estarán optimizados para proteger el cableado y los latiguillos. Los paneles laterales serán de acero de 0,7 mm como mínimo.
• La parte superior del armario será de 0,9 mm como mínimo, de acero sólido.
• Dispondrán de puerta frontal y trasera dobles microperforadas. Las puertas deberán tener cerradura.
• Los paneles laterales serán desmontables. Es deseable que cuenten con algún mecanismo de protección para evitar manipulaciones no autorizadas.
• El acceso a los cables se deberá poder realizar por la parte superior, inferior, frontal, trasera y lateral.
• Los armarios en que está prevista la utilización de latiguillos de fibra óptica que conectan con otros armarios deberán contar en la parte superior con un acceso dedicado al guiado de estos latiguillos.
* Consideraciones especiales para pequeñas dependencias.
Se permitirán armarios murales solo de forma excepcional en aquellos emplazamientos donde el armario de pie no sea viable. En estos casos, se deberá reflejar en la documentación esta circunstancia mediante un estudio de las alternativas evaluadas, así como la justificación de la opción elegida.
3.5.2. Dotación interior.
Los armarios de comunicaciones albergarán los siguientes elementos:
• Unidad de ventilación.
• Paneles de parcheo de fibra con sus pasahilos, si procede.
• Paneles de parcheo de cobre con sus pasahilos, si procede.
• Paneles de parcheo multipar con sus pasahilos, si procede.
• Bandejas para soporte de equipos en bastidor, en los casos de repartidores de interconexión.
• Regleteros eléctricos.
• Pasahilos verticales.
Las unidades de armario no utilizadas deberán tener instaladas tapas ciegas.
3.6. Paneles de parcheo.
Los paneles de parcheo son los elementos donde se centraliza el SCE, ya que permiten la asignación de circuitos y conexiones del cableado procedente de los subsistemas vertical, horizontal y de interconexión.
Existirán distintos tipos de paneles, en función de los tipos de cableado: fibra monomodo, fibra multimodo, cobre y multipar.
3.6.1. Paneles de fibra óptica.
Los paneles de conexión para fibra óptica permiten la correcta terminación de los cables de fibra óptica y la conexión de los equipos que acceden a ellos. Consisten en cajas modulares con pasahilos y paneles para la inserción de los conectores finales de la fibra.
Los cables de fibra óptica se terminarán mediante fusión a pigtail y este se conectará directamente en el panel de fibra. La fibra también podrá ser preconectorizada mediante conector MPO.
Los paneles de fibra serán de 19 pulgadas de 1U de altura. Los que formen parte del repartidor de edificio tendrán capacidad para albergar 48 conectores LC dúplex, es decir tendrán una densidad de 96 fibras. En los repartidores de planta se permiten paneles de 24 conectores LC dúplex. Cada panel llevará asociado un pasahilos horizontal y estará convenientemente identificado.
Se tendrá acceso frontal a los paneles para el conexionado, el empalme y el almacenamiento de las fibras ópticas instaladas en los armarios, y se permitirá el recorrido diversificado para reducir la congestión del cableado.
3.6.2. Paneles de parcheo de cobre.
Los paneles de parcheo serán la terminación de los cables del subsistema horizontal. Estos paneles, incluyendo sus conectores, deberán presentar las siguientes características:
a) Paneles modulares de 19 pulgadas de 1 U de altura (44,5 mm).
b) Sus conectores serán del mismo tipo, categoría y fabricante que el cable del enlace permanente.
c) Dispondrán de 24 puertos para conectores RJ45 en la parte frontal y permitirán en todo momento la manipulación, retirada y reposición de uno de los conectores independientemente de los demás.
d) Incluirán un soporte trasero para la gestión y embridado de cada uno de los cables horizontales.
e) En sistemas de cable apantallado, el conector deberá estar conectado a tierra a través del panel.
f) El panel debe satisfacer las prestaciones mínimas garantizadas, cuando se usa en una configuración de canal de caso peor (100 metros con latiguillos y punto de consolidación) junto con el resto de componentes.
g) Los conectores deben ser de tipo Keystone, con sus conexiones traseras por desplazamiento de aislante, preferentemente con tecnología de contacto a 45°.
h) Los conectores deben soportar el estándar IEEE 802.3bt para POE.
i) Los conectores permitirán por lo menos 500 ciclos de conexión sin que ocurra ningún tipo de deformación ni mal contacto eléctrico.
Cada panel llevará asociado un pasahilos horizontal ranurado de doble fondo metálico con tapa, de forma que los cables alojados en el panel no se vean.
3.6.3. Paneles de parcheo de cable multipar.
Se utilizarán paneles de categoría 3 con 50 puertos RJ45 ocupando 1 U de altura.
Cada panel llevará asociado un pasahilos horizontal ranurado de doble fondo metálico con tapa y se debe poder acceder a cada par de forma individual.
3.7. Registros de tomas de telecomunicaciones.
Los registros de tomas consistirán en cajas universales que contienen las tomas de telecomunicaciones y, generalmente, las tomas de alimentación eléctrica de red y SAI.
Los registros de tomas cumplirán las siguientes condiciones:
a) La caja será modular de montaje superficial o encajado. Tendrán espacio para una, dos, tres o cuatro tomas, preferentemente con cubierta antipolvo. Dispondrán de tapas ciegas en los emplazamientos donde no se empleen los módulos.
b) Para garantizar la compatibilidad entre sistemas de distintos fabricantes, el soporte del conector será de tipo Keystone, o se proporcionará el adaptador correspondiente.
c) Los conectores RJ45 deben ser de tipo Keystone, con sus conexiones traseras por desplazamiento de aislante, preferentemente con tecnología de contacto a 45°. Deberán garantizar el uso de POE.
d) Se desaconseja la utilización de cajas de suelo siempre que sea posible.
3.8. Características del videoportero.
El sistema de cerradura electrónica y videoportero para el control de acceso deberá tener la capacidad de establecer una videollamada SIP con el departamento técnico correspondiente del órgano competente, que podrá actuar remotamente sobre la cerradura para abrir la puerta.
En caso de imposibilidad en el establecimiento de esa comunicación, el sistema deberá permitir la apertura de la cerradura en local mediante un código preconfigurado que se deberá poder cambiar remotamente desde el organismo de telecomunicaciones competente una vez que esta se recupere.
El sistema de cerradura electrónica y videoportero incluirá:
• Toma de red. El cable de comunicaciones del videoportero deberá ser finalizado en el panel de cobre y etiquetado como el resto de las tomas.
• Canalización con tubo corrugado y/o canal superficie cumpliendo los requisitos indicados en el apartado 2.4.2.5 Dimensionamiento de las canalizaciones.
• Conector para batería independiente.
El videoportero deberá contar con las siguientes características técnicas:
• Registro SIP.
• Teclado numérico.
• Llamada directa presionando un botón en el videoportero.
• Sensor de puerta abierta/cerrada, sensor que debe poder consultarse mediante SNMP, API o URL.
• Apertura en remoto a través del DTFM (marcación de un número en el teclado numérico del teléfono que recibe la llamada)
• Apertura en remoto a través de una API o una URL.
• Apertura mediante un código en local. Este código solamente funcionará cuando no se realice el registro SIP.
• Posibilidad de controlar dos puertas desde el mismo videoportero.
• Doble fuente de alimentación: a través de POE y a través de red eléctrica.
Los mecanismos que regulen el control de acceso a los recintos deberán respetar lo establecido en el Real decreto 3/2010, de 8 de enero, por el que se regula el Esquema nacional de seguridad en el ámbito de la administración electrónica.
3.9. Características de los elementos eléctricos.
Cada circuito eléctrico que alimenta a los regleteros de los armarios debe estar protegido por un magnetotérmico y un diferencial de uso exclusivo para ese circuito.
Los magnetotérmicos serán generalmente de 16A.
Los diferenciales deberán ser bipolares de 30 mA instantáneos con 3 kA de cresta según onda 8/20 us. (diferenciales de tipo A según la norma UNE-EN 61008-1, conocidos comúnmente como diferenciales superinmunizados).
El cableado eléctrico debe tener una clase CPR mínima Cca-S1b, d1, a1.
Los regleteros eléctricos que se instalan en los armarios de telecomunicaciones deben ser de 16A, sin interruptor, para bastidor y con 8 enchufes tipo F (Schucko) cada uno.
3.10. Garantía de los materiales.
El período mínimo de garantía para los materiales aquí descritos será de 10 años. Esta garantía deberá ser respaldada mediante los certificados de fabricante.
4. Requisitos de instalación.
A continuación se describen los requisitos que habrá que respetar en la instalación de los elementos de los sistemas descritos en los apartados anteriores.
Las empresas que realicen instalaciones de telecomunicaciones tendrán que estar inscritas en el Registro de Instaladores de Telecomunicación de la Secretaría de Estado de Telecomunicaciones y para la Sociedad de la Información, según la Ley 11/2022, de 28 de junio, general de telecomunicaciones.
Según la Orden ITC/1142/2010, de 29 de abril, por la que se desarrolla el Reglamento regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación, aprobado por el Real decreto 244/2010, de 5 de marzo, para instalaciones de categoría 6 o superior, la empresa estará dentro del tipo F.
Las normas de referencia en cuanto a los requisitos de instalación son ISO/IEC 11801 y UNE-EN 50173.
Será preciso aplicar los requisitos de calidad tanto a los materiales empleados como a los trabajos de instalación. De este modo, conviene resaltar que la simple utilización de materiales de una determinada categoría no asegura la clasificación de los enlaces/canales dentro de la misma categoría, ya que una instalación defectuosa puede llevar a una clasificación inferior.
Las instalaciones eléctricas deberán ser realizadas únicamente por instaladores autorizados de acuerdo con el Real decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento electrotécnico para baja tensión.
4.1. Instalación de elementos.
4.1.1. Armarios de comunicaciones.
El armario de comunicaciones dispondrá de un espacio totalmente libre a su alrededor, de 1,5 m con el frontal, 1,2 m con la parte trasera y 0,5 m con cada uno de los laterales. Este espacio no se podrá ver ocupado por ninguno de los elementos instalados en el recinto de telecomunicaciones.
Si se sitúan varios armarios en fila, este conjunto se considerará como una unidad, por lo que el espacio libre se respetará alrededor del conjunto.
Cuando las dimensiones del recinto permitan instalar más armarios de los inicialmente previstos, deberán situarse estos de forma que se puedan instalar nuevos armarios en el futuro sin tener que desplazar los existentes.
4.1.1.1. Colocación de elementos dentro de los armarios SCE.
En general, la disposición de los distintos elementos dentro de un armario de comunicaciones destinado a alojar componentes del sistema de cableado estructurado será, de arriba abajo, la siguiente:
a) Kit de ventilación para disipación de calor.
b) Paneles de fibra (1 U) con su pasahilos (1 U), tantos como sean necesarios.
c) Espacio de crecimiento (al menos 2 U) para nuevos paneles de fibra en el caso de RE y RC. Debe estar dotado de tapas ciegas.
d) Paneles de cable de cobre (1 U) con su pasahilos (1 U), tantos como sean necesarios.
e) Espacio de crecimiento (al menos 2 U) para nuevos paneles de cobre en el caso de RP. Debe estar dotado de tapas ciegas.
f) Espacio para electrónica de comunicaciones y pasahilos. Las unidades necesarias según el número de tomas.
g) Espacio de crecimiento para electrónica de comunicaciones. Debe estar dotado de tapas ciegas.
h) Bandeja para equipos de comunicaciones del operador, con 4 unidades libres, para el caso de RX.
i) Paneles de cableado multipar (1 U) con su pasahilos (1 U), tantos como sean necesarios.
j) Espacio de crecimiento (al menos 2 U) para nuevos paneles de cableado multipar, siempre que exista al menos un panel de este tipo. Debe estar dotado de tapas ciegas.
k) 2 regleteros de alimentación de 16A de 8 tomas (sin interruptor). Deben situarse en las dos U más bajas del armario (U1 y U2). Se recomienda la reserva de 4 unidades, dejando una unidad libre debajo de cada regletero.
4.1.1.2. Colocación de los cables dentro de los armarios.
En el interior del armario el cableado debe estar guiado y ordenado, de forma que no quede suelto.
El cableado entrará por la parte superior del armario, excepto en el caso de recintos con suelo técnico, en los que podrá entrar por la parte inferior. La longitud del cableado en el interior del armario debe ser la suficiente para permitir el movimiento de cualquiera de los paneles a cualquier U del armario. Las bajadas y subidas del cableado por el armario se harán a través de los laterales. La llegada de los cables a los paneles debe ser horizontal, ocupando únicamente la U propia del panel o su pasahilos.
Cada panel de conexión o equipo activo instalado en el armario llevará asociado un pasahilos horizontal ranurado de doble fondo metálico con tapa. Se realizarán agrupaciones de cables en mazos según la situación del panel en el que terminan y su recorrido. El acceso de los cables a los paneles se hará de manera ordenada, repartiéndolos horizontalmente a lo largo de la trasera del panel. Se debe emplear el soporte trasero del panel para la gestión y embridado de estos cables.
Los pasahilos verticales deben ser específicos para armarios de cableado. No se deben instalar canaletas de cableado en el interior de los armarios.
Las canaletas de cableado dentro del recinto serán practicables en todo su recorrido hasta la entrada al armario.
Todos los cables deberán ser marcados, en la parte trasera del panel, con la referencia de la toma de comunicaciones mediante anillos o etiquetas brida, según lo indicado en el apartado 4.2 Criterios de etiquetado.
4.1.1.3. Conexión a tierra de los armarios.
Se conectarán a tierra todas las partes metálicas del armario utilizando para ello los elementos de conexión aconsejados por el fabricante.
4.1.2. Canalizaciones.
Las canalizaciones para el cableado de datos deben ser exclusivas para este. Solo se permitirán canalizaciones con compartimentos (para cables de datos y cables de fuerza) en el último tramo (como máximo 15 metros).
No se deben instalar bajo canalizaciones de agua, vapor etc. Los cruces con otras instalaciones se realizarán preferiblemente de forma perpendicular.
Las canalizaciones secundarias deben dar servicio a la planta por la que discurren. En caso de repartidores de planta que den servicio a varias plantas, se accederá a las distintas plantas a través de patinillos. Deben evitarse instalaciones en las que se perfore el forjado para el paso de cableado en múltiples puntos.
Las canalizaciones que discurran por falso techo deben contar con fijaciones tipo varillas o soportes al forjado. Los tubos y el cableado deberán ir fijados mediante bridas reutilizables a la canalización para su sujeción. Los cables se fijarán solo en la curvatura de los canales con el objetivo de facilitar su sustitución en caso de ser necesario.
El recorrido de las canalizaciones de cableado de datos debe tener en cuenta las posibles interferencias electromagnéticas con el cableado de fuerza, por lo que se deberá respetar lo establecido, en cuanto a distancias de separación, en la norma UNE-EN50174-2. Los cableados de estos servicios deberán discurrir separados una distancia de 200 mm, excepto en el último tramo (como máximo 15 metros) hasta el registro de tomas.
Cuando los sistemas de conducción de cables para las instalaciones de comunicaciones sean metálicos se deberán conectar a la red de tierra y equipotencialidad del edificio.
Las uniones de registros con tubos se realizarán siempre con los conectores adecuados.
Los tubos tendrán guías y tapones en ambos extremos para evitar la entrada de suciedad y humedad en su interior.
4.1.3. Cableados.
Cuando se realice la tirada del cable, los instaladores deberán evitar todo tipo de torceduras y tirones. Se evitará además el estrangulamiento de los cables de datos por la utilización en la instalación de bridas de apriete u otros elementos similares.
Para fijar mazos de cables se emplearán bridas reutilizables o velcros.
Durante la instalación del cable se cuidarán los siguientes aspectos:
a) Respetar el radio de curvatura mínimo de los cables indicado por el fabricante. Se evitarán, en todo caso, radios de curvatura inferiores a 5 cm.
b) No sobrepasar la tensión de tracción máxima recomendada por el fabricante.
c) Seguir las recomendaciones del fabricante y de las diferentes prácticas habituales.
d) Proteger las aristas afiladas que puedan dañar la cubierta de los cables durante su instalación.
4.1.3.1. Cables de fibra óptica.
La terminación de fibra óptica deberá instalarse de la siguiente manera:
Los cables de fibra óptica se terminarán mediante fusión a pigtail y este se conectará directamente en el panel de fibra. La fibra podrá ser preconectorizada mediante conector MPO.
a) Se enrollará cuidadosamente el exceso de fibra dentro del panel de terminación de fibra. No se dejarán material sobrante en la parte exterior del panel.
b) Cada cable de fibra se pelará sobre el panel de terminación y las fibras individuales se terminarán mediante fusión a pigtail. El conector del pigtail se conecta al adaptador del panel de terminación. En caso de fibra preconectorizada con conector MPO, este se conecta al correspondiente adaptador del panel.
c) Se instalarán tapas contra el polvo en los conectores y ajustadores, a menos que estén conectados físicamente.
d) En todo caso la fibra se terminará en paneles de tipo LC dúplex con pulido PC para la fibra multimodo y monomodo, excepto que desde el órgano competente en materia de telecomunicaciones se solicite la utilización de pulido APC para la fibra monomodo.
En caso de que desde el armario salgan latiguillos de fibra, estos deberán ser guiados por un acceso superior reservado en el armario a este fin, y de esta forma garantizar la separación de estos cables respecto a otro tipo de cableado (cobre, multipar, coaxial...).
La conexión de las mangueras de fibra debe seguir el estándar ANSI/TIA-598-D, que establece el orden según los colores de los hilos de fibra óptica.
4.1.3.2. Cables de cuatro pares trenzados.
El sistema de cableado propuesto tiene que superar de extremo a extremo las prestaciones especificadas en los estándares actuales de cableado (ISO/IEC 11801, EIA/TIA 568, Cenelec EN50173 y la Directiva de la Unión Europea de compatibilidad electromagnética EMC).
Cada cable termina en un panel de parcheo por un extremo y en un registro de tomas por el otro. Los cables estarán finalizados en ambos extremos con conectores RJ45.
La longitud total del cableado entre el registro de tomas y su panel de terminación no podrá ser superior a los 90 metros, incluyendo el punto de consolidación en caso de existir.
La longitud total del canal de comunicaciones formado por los latiguillos y el cableado que unen un terminal de red con la electrónica de comunicaciones no podrá exceder de los 100 m.
4.1.3.2.1. Conexionado en armarios de comunicaciones.
Los cables estarán terminados en conectores RJ45 hembra instalados en los paneles de parcheo.
Cada cable deberá estar claramente etiquetado en su cubierta detrás del panel de parcheo, en una situación visible sin retirar los lazos de soporte del mazo.
4.1.3.2.2. Conexionado en registros de tomas.
Los cables estarán terminados en conectores RJ45 hembra instalados en los registros de tomas.
Como excepción a lo anterior, las tomas para dispositivos adosados a la pared o techo, como videoporteros, lectores de tarjetas o puntos de acceso wifi, podrán terminarse en un conector RJ45 macho (enlace MPTL), en lugar de en un registro de tomas. Este conector se insertará directamente en el dispositivo.
Cada conector RJ45 de cada registro de tomas se etiquetará siguiendo el esquema de identificación explicado en el apartado de etiquetado, que deberá coincidir con el código empleado en el otro extremo del cable correspondiente en el panel de parcheo del armario de telecomunicaciones.
Deberá dejarse enrollado un exceso de cable en las cajas murales o superficiales siempre y cuando haya un espacio suficiente para ello sin tener que exceder del radio de curvatura.
En instalaciones de pared hueca donde se utilizan cajas de contenedor, se podrá dejar un exceso de cable en ellas. Nunca se dejarán más de 30 cm de cable sobrante en la caja mural, en la canaleta modular de mobiliario o en paredes aisladas. El exceso de cable se puede dejar enrollado en el techo, encima de la localización, en caso de que no haya suficiente espacio en la caja de la toma para dejar el cable sobrante.
Se tendrán en cuenta las siguientes consideraciones:
• Registros de tomas de superficie: en general, se colocarán a 20 cm del suelo. En zonas especiales (talleres, aulas...) podrán colocarse a 1,1 m.
• Registros de tomas empotrados: al cerrar el registro se cuidará que el cable no se doble, aplaste, ni enrolle por debajo de su radio mínimo de curvatura.
• Registros de tomas de suelo: las cajas de suelo quedarán rasantes con el suelo, y montadas en el centro de la loseta de suelo técnico. La tapa debe poderse cerrar completamente con todas las tomas eléctricas y de red de datos conectadas. Las losetas del suelo técnico que alberguen registros de tomas de suelo no deben quedar bajo mobiliario u otros objetos que impidan su desmontaje y manipulación. Se recomienda dejar tres metros de cable sobrante para permitir el desplazamiento de la loseta en la que está instalado el registro.
4.1.3.3. Cable multipar.
El cableado multipar solo se montará en la canalización troncal, ya que, en el sistema horizontal (SH) se desplegará cableado de cuatro pares trenzados, igual que el resto de tomas.
La manguera de cable multipar llega al armario en el que se encuentra el panel de parcheo de voz y desde este punto se conectará al puerto correspondiente del panel de datos, con un latiguillo.
Para el conexionado individual de los conductores de las mangueras multipar deberá seguirse el código de colores indicado en la norma IEC 60708.
4.1.3.4. Cables coaxiales.
El cable coaxial empleado para la transmisión de señales de radio y TV terminará en los equipos correspondientes, bien mediante un conector o conexión directa. Estos equipos deben estar siempre dentro de registros.
El radio de curvatura del cable no excederá 4 veces el diámetro exterior del cable.
4.1.4. Acondicionamiento de espacios.
4.1.4.1. Patinillos.
En los edificios de nueva construcción, y en las rehabilitaciones en las que sea posible, se contará con patinillos exclusivos para el cableado de telecomunicaciones. Estos patinillos deben comunicar todas las plantas.
Las dimensiones mínimas de los patinillos serán 400 × 400 mm. Serán capaces de soportar los sistemas de sujeción necesarios para instalar el cableado.
Deben contar con puertas de acceso para la gestión del cableado que transportan. Estas puertas deben abrir hacia el exterior y disponer de cerradura para evitar el acceso a personal no autorizado.
Por tratarse de tiros verticales, se instalarán elementos cortafuegos como mínimo cada tres plantas. Se debe mantener la resistencia al fuego exigible en estos elementos, de acuerdo con lo establecido en el artículo SI 1-3 del documento básico DB SI del Código técnico de la edificación.
Cuando se disponga de patinillos en el edificio, las subidas de cableado entre plantas deben hacerse a través de estos. En todo caso, estas subidas deben agruparse en pasos de planta suficientemente dimensionados. Deben evitarse instalaciones que perforen el forjado para el paso de cableado en múltiples puntos.
4.1.4.2. Perforaciones de planta y tabiques.
Las perforaciones de planta no deben afectar a la estructura del edificio ni tampoco incomodar el trabajo diario del personal del centro. Estas perforaciones de planta se realizarán preferentemente en zonas comunes, evitando despachos o salas para conseguir que los trabajos de mantenimiento afecten lo mínimo a las personas usuarias.
Todas las perforaciones se protegerán de forma que el cableado no quede en contacto con el material de obra y pueda dañarse. Su acabado estará libre de rebabas y rasante con el suelo o tabique.
En el caso de utilizar canal, la perforación debe quedar completamente cubierta por la canalización. Existirán amplios registros practicables para acceder a las perforaciones.
Se permitirán las agrupaciones de perforaciones para tener una capacidad de paso suficiente.
4.1.4.3. Pintado.
Los trabajos de pintado, enyesado, recebo etc. que afecten a zonas por las que discurra el cableado de telecomunicaciones no deben ensuciar ninguno de sus elementos.
Es particularmente importante que no se ensucien las tomas de telecomunicaciones, puntos de acceso inalámbrico y las canaletas (la pintura sobre ellas impide que su tapa se desmonte con facilidad).
4.1.4.4. Remates.
En todos los trabajos de obra civil se efectuarán todos los remates y acabado final de la instalación, tales como alisado de superficies, supresión de rebabas, parcheado de zonas despintadas y reparación o sustitución de piezas estropeadas en el montaje (como falsos techos o escayolas).
4.1.5. Garantía.
El período mínimo de garantía de los trabajos de instalación frente a vicios ocultos de la instalación será como mínimo de 2 años.
4.2. Criterios de etiquetado.
Los elementos de los sistemas de telecomunicaciones contarán con un código único de etiquetado que permita su identificación en la documentación del proyecto y en los sistemas de inventariado de la Administración. Estos códigos de etiquetado se mostrarán en cada elemento y aportarán información visual de utilidad para los trabajos cotidianos de gestión y mantenimiento de la infraestructura.
Los códigos de identificación deben respetar los formatos indicados, manteniendo el número de dígitos y sin abreviar ni añadir ningún carácter o espacio.
Los códigos de identificación en las etiquetas deben ser permanentes en el tiempo, evitando la utilización etiquetas impresas térmicamente o similares que puedan degradarse.
Los códigos identificativos descritos a continuación recogen los requisitos mínimos en los proyectos para poder referenciar los elementos en él incluidos. Adicionalmente, el órgano de contratación se reserva el derecho de añadir o modificar los códigos de identificación que considere adecuados para adaptarse a las circunstancias específicas de cada proyecto.
4.2.1. Numeración de los elementos.
Los elementos se numerarán ordenando los elementos arquitectónicos como sigue:
1. En el campus, se ordenarán los edificios de izquierda a derecha y de arriba a abajo (como la escritura occidental), según se representen en el plano del campus.
2. Dentro de cada edificio, se ordenan los elementos desde la planta más baja hasta la planta más alta.
3. Dentro de cada planta, se ordenan las estancias de izquierda a derecha y de arriba a abajo según se representen en el plano de la planta.
4. Dentro de cada estancia, se ordenan los elementos de izquierda a derecha y de arriba a abajo según se representen en el plano de la planta. Para estancias con plantas no rectangulares se podrá proponer otro orden para los elementos.
Por lo tanto, se comenzará por la primera estancia (arriba a la izquierda en el plano de planta) de la planta más baja del primer edificio del campus (arriba a la izquierda en el plano del campus). Después se continúa con el resto de estancias hasta completar esa planta, con el resto de plantas hasta completar ese edificio y con el resto de los edificios hasta completar el campus.
4.2.2. Recintos de telecomunicaciones.
El identificador de un recinto de telecomunicaciones tendrá un número de secuencia único dentro del ámbito del complejo (edificio o campus si hay más de un edificio).
La sintaxis del identificador será: «RCxx», donde:
– RC: es el indicador de «recinto de telecomunicaciones».
– xx: indica el número de orden del recinto (01 a 99).
Se colocará la etiqueta del recinto en el exterior de la puerta de entrada. El código de esta etiqueta debe ser visible en las fotos de la documentación final de la instalación. Las etiquetas tendrán que ser resistentes a la intemperie y de dimensiones 99,1 × 38,1 mm.
Por ejemplo: «RC01».
4.2.3. Registros de paso.
El identificador de un registro de paso tendrá un número de secuencia único dentro del edificio.
La sintaxis del identificador será: «RPxxxx», donde:
– RP: es el indicador de «registro de paso».
– xxxx: indica el número de orden del registro de paso (0001 a 9999).
Se colocará una etiqueta en la tapa del registro y otra en su interior. Las etiquetas tendrán que ser resistentes a la intemperie y de las dimensiones adecuadas al tamaño del registro.
Por ejemplo: «RP0001».
Las canalizaciones que salen de los registros se etiquetaran con la identificación correspondiente al registro de paso, registro de tomas o recinto al que conectan, precedidos por «a». Esto aplica también a los tubos que salen desde una canal hacia un registro de tomas.
En el caso de los canales que discurren por falsos techos o suelos técnicos continuamente registrables, se etiquetará esta canalización indicando el conjunto de registros de tomas a los que da servicio.
Por ejemplo: «a RP0007», «a RT0021», «a RT0027-RT0054».
4.2.4. Registros de tomas de telecomunicaciones.
El identificador de un registro de tomas tendrá un número de secuencia único dentro del edificio.
La sintaxis del identificador será: «RTxxxx», donde:
– RT: es el indicador de «registro de tomas de telecomunicaciones».
– xxxx: indica el número de orden del registro de toma (0001 a 9999).
Se colocará una etiqueta en el interior del registro. Las etiquetas tendrán que ser resistentes a la intemperie y de las dimensiones adecuadas al tamaño del registro.
Por ejemplo: «RT0001».
4.2.5. Armarios de comunicaciones.
El identificador de un armario tendrá un número de secuencia único dentro del campus.
La sintaxis del identificador será: «Aaa», donde:
– A: es el indicador de «armario».
– aa: indica el número de orden del armario (01 a 99).
Se colocarán dos etiquetas en el armario, una en la parte central superior de una puerta frontal y otra en la parte central superior en el interior del armario. Estas etiquetas deberán ser visibles en las fotos de la documentación final de la instalación. Las etiquetas tendrán que ser resistentes a la intemperie y de dimensiones 99,1 × 38,1 mm.
Por ejemplo: «A01».
4.2.6. Enlaces entre armarios de comunicaciones.
El identificador de un enlace entre dos armarios tendrá un número de secuencia único para ese par de armarios.
La sintaxis del identificador será: «EnnAaaAzz», donde:
– E: es el indicador de «enlace».
– nn: indica el número de orden de la manguera (01 a 99) para el par de armarios Aaa-Azz.
– Aaa: es el identificador del armario de numeración menor.
– Azz: es el identificador del armario de numeración mayor.
Se colocarán etiquetas brida en ambos extremos de la manguera del enlace.
Por ejemplo: «E01A01A07».
4.2.6.1. Terminación de fibra en panel.
El identificador de cada una de las fibras de una manguera tendrá un número de secuencia único dentro de la manguera.
La sintaxis del identificador será: «FffEnnAaaAzz», donde:
– F: es el indicador de «fibra óptica».
– ff: indica el número de orden de la fibra en la manguera (01 a 99). Este número vendrá dado por el color de la fibra siguiendo las normas del estándar ANSI/TIA/EIA 598.
– EnnAaaAzz: es el identificador del enlace.
Las fibras se terminan en puertos de un panel que se etiquetan con en identificador completo de cada fibra. Se puede también etiquetar el conjunto de puertos en los que termina la manguera con el identificador del enlace y cada puerto con el número de la fibra de esa manguera.
Por ejemplo: «F01E01A01A07».
4.2.6.2. Puertos de panel multipar.
El identificador de cada par de la manguera tendrá un número de secuencia único dentro de la manguera.
La sintaxis del identificador será: «MmmEnnAaaAzz», donde:
– M: es el indicativo de «cable coaxial».
– mm: indica el número de orden del par (01 a 99). Deberá seguirse el código de colores indicado en la norma IEC 60708.
– EnnAaaAzz: es el identificador del enlace.
Los pares se terminan en puertos de un panel que se etiquetan con el identificador completo de cada par. Se puede también etiquetar el conjunto de puertos en los que termina la manguera con el identificador del enlace y cada puerto con el número del par de esa manguera.
Por ejemplo: «M01E01A01A07».
4.2.7. Paneles de parcheo.
El identificador de un panel de parcheo tendrá un número de secuencia único, para cada tipo de panel, dentro del armario.
La sintaxis del identificador será: «AaaBBBbb», donde:
– Aaa: es el identificador del armario.
– BBB: es el código que identifica el tipo de panel según el tipo de cableado conectado. Podrá ser:
FMM: para bandejas de terminación de fibra multimodo.
FSM: para bandejas de terminación de fibra monomodo.
UTP: para bandejas de terminación de cable de cobre no apantallado.
STP: para bandejas de terminación de cable de cobre apantallado.
VOZ: para bandejas de terminación de cable multipar de voz.
– bb: indica el número de secuencia (01-99) del panel de parcheo de cada tipo de cableado dentro del armario. Se numerará de arriba a abajo del armario.
Cada panel deberá ser etiquetado con su identificador.
Por ejemplo, un armario A01 con dos paneles de fibra, uno monomodo y otro multimodo, tres de cobre y un multipar: A01FSM01, A01FMM01, A01UTP01, A01UTP02, A01UTP03, A01VOZ01.
4.2.8. Tomas de telecomunicaciones.
El identificador de una toma de telecomunicaciones tendrá un número de secuencia único dentro de su armario.
La sintaxis del identificador será: «pp/tttAaa», donde:
– pp: indica el número de planta en la que se encuentra la toma final. Se utilizará «00» (baja) a «99» para plantas sobre rasante y «-1» a «-9» para plantas bajo la rasante.
– ttt: indica el número de secuencia (001-999) de la toma según su ubicación en el plano de planta, como se indica en 4.2.1. Numeración de los elementos. Las tomas deben quedar ordenadas en los paneles (panel 01: tomas 001 a 024; panel 02: tomas 025 a 048 etc.).
– Aaa: es el identificador del armario.
Se etiquetará con este identificador la toma final, el puerto del panel en el que termina y los dos extremos del cable.
Por ejemplo, el armario A01 da servicio a la planta sótano (20 tomas), baja (36 tomas) y primera (10 tomas). Las tomas del sótano se identificarán desde «-1/001A01» hasta «-1/020A01». Las tomas de la planta baja se identificarán desde «00/021A01» hasta «00/056A01». Las tomas de la planta primera se identificarán desde «01/057A01» hasta «01/066A01». Estas tomas ocuparán 3 paneles y sobrarán 6 puertos.
4.2.9. Cuadros eléctricos.
El identificador de un cuadro eléctrico del interior del recinto tendrá un número de secuencia único dentro del edificio.
La sintaxis del identificador será: «CnnYYYy», donde:
– C: es el indicador de «cuadro eléctrico».
– nn: es el número del cuadro eléctrico.
– YYY: es el código que identifica el tipo de alimentación. Podrá ser:
SAI: para la alimentación de sistema de alimentación ininterrumpida.
RED: para la alimentación de red.
– y: es el número del SAI al que está conectado el cuadro. Si hay un único SAI, este dígito se omite.
Se colocarán dos etiquetas, una en el exterior de la puerta del cuadro y otra en la parte central superior en el interior del cuadro.
Por ejemplo, en un edificio con alimentación de un único SAI, en el recinto tendremos: «C01RED», «C02SAI».
4.2.10. Circuitos eléctricos.
El identificador de un circuito eléctrico de los cuadros del recinto de telecomunicaciones tendrá un número de secuencia único dentro de ese cuadro.
La sintaxis del identificador será: «ccfCnnYYYy», donde:
– cc: es el número de circuito dentro del cuadro.
– f: es la fase del circuito. En edificios con red trifásica se indicará «R», «S», «T» o «RST» (para circuitos trifásicos). En edificios con red monofásica se indicará «M».
– CnnYYYy: es el identificador del cuadro eléctrico.
Se colocará una etiqueta en los elementos del cuadro que protegen ese circuito. En esta se podrá omitir el identificador del cuadro. En el caso de los circuitos que alimentan los regleteros del armario, se colocará una etiqueta brida en el extremo del cable que llega al regletero.
Por ejemplo: «01RC01RED», «02SC02SAI».
4.2.11. Regleteros.
El identificador de un regletero resulta de la asignación de un circuito eléctrico a un armario.
La sintaxis del identificador será: «Aaa/ccfCnnYYYy», donde:
– Aaa: es el identificador del armario.
– ccfCnnYYYy: es el identificador del circuito eléctrico.
Se colocará una etiqueta en cada uno de los regleteros.
Por ejemplo: «A01/01RC01RED», «A01/02SC02SAI».
4.2.12. Puntos de consolidación.
El identificador de un punto de consolidación (PdC) tendrá un número de secuencia único dentro del campus.
La sintaxis del identificador será: «Paa», donde:
– P: es el indicador de «punto de consolidación».
– aa: indica el número de orden del PdC (01 a 99).
Se colocarán dos etiquetas en el PdC, una en el exterior y otra en el interior. Estas etiquetas deberán ser visibles en las fotos de la documentación final de la instalación. Las etiquetas tendrán que ser resistentes a la intemperie y de dimensiones 99,1 × 38,1 mm.
Por ejemplo: «P01».
Los paneles de los PdC y las tomas finales que terminan en ellos se etiquetarán sustituyendo la parte del identificador correspondiente al armario por la del punto de consolidación. El número de secuencia de estas tomas es único para este PdC. Por ejemplo: «P01UTP01», «00/001P01».
Los puertos, tanto del panel del RP como del panel espejo del PdC, se etiquetarán igual que el resto de tomas del RP, como si fueran tomas finales. Por ejemplo: «00/025A01».
4.2.13. Transceptores.
El identificador de un transceptor o conversor de medios tendrá un número de secuencia único dentro del armario correspondiente.
La sintaxis del identificador será: «TxxAaa», donde:
– T: es el indicador de «transceptor».
– xx: Indica el número de orden de transceptor (01 a 99).
– Aaa: es el identificador del armario.
Se colocará una etiqueta en el transceptor. Se colocarán también etiquetas brida a los cables de salida con el identificador de la toma final.
Por ejemplo: «T01A01».
5. Procedimientos de verificación.
Una vez finalizada la instalación, se realizará su verificación o certificación. La totalidad de los cables, conectores y tomas deberán estar comprobados para evitar defectos de instalación y para verificar el funcionamiento de los sistemas bajo las condiciones instaladas.
Será reparada cualquier deficiencia detectada durante la realización de esta actividad.
Para realizar la certificación se utilizará el equipamiento de medida más idóneo. El equipo de medida deberá tener certificado de calibración (antigüedad inferior a un año), que deberá adjuntarse junto con el informe de certificación del cableado en la documentación final.
La certificación se hará sobre el enlace permanente, de manera que se certifica desde las tomas en los paneles de parcheo en el armario de comunicaciones hasta las tomas de telecomunicaciones finales, ambos elementos incluidos. Los latiguillos de parcheo y los latiguillos de conexión a los equipos no se incluyen.
Las medidas de cada toma se identificarán con la etiqueta de la toma. El informe de certificación para la documentación final incluirá las medidas de todas las tomas, en formato PDF.
5.1. Verificación de la instalación de cable de cobre.
Se deberá aportar la certificación del cableado de cobre instalado. Esta certificación debe incluir los resultados de las pruebas del 100 % de los enlaces entre el armario y la toma final. Los datos presentados en las pruebas incluirán la suficiente información para describir completamente cada uno de los enlaces.
Las pruebas se basarán en los parámetros de transmisión exigidos por la normativa ISO 11801, según la categoría.
Para ello se utilizará un equipo de medida adecuado según la categoría del cable instalado, con adaptadores de medida estándar independiente de fabricantes, configurado con el test de enlace permanente de la clase correspondiente.
Antes de comenzar la fase final de certificación, los equipos que se emplearán deberán calibrarse conjuntamente usando la función de autochequeo. Además, los equipos empleados en la fase de certificación estarán correctamente calibrados según las recomendaciones del fabricante. La calibración será realizada por el propio fabricante o por un laboratorio autorizado. Este certificado de calibración debe tener una antigüedad inferior a un año desde la fecha de la certificación de los enlaces.
Todas las pruebas se realizan empleando los latiguillos originales para los equipos de test, que serán universales. Los latiguillos para los equipos de test no deben exceder individualmente de los 2 metros, o 4 metros en conjunto, y deben conectarse al enlace en ambos extremos, panel y toma final, sin emplear adaptadores, a menos que sea especificado por el fabricante del equipo.
El enlace permanente que se analiza consiste en el conjunto toma final, cableado horizontal y toma en panel de parcheo.
En el caso de haber instalado un punto de consolidación (PdC), las pruebas necesarias se entregarán en dos bloques.
• El primer bloque contendrá las pruebas desde la toma en el panel de parcheo del RP hasta la toma en el panel espejo que se encuentra en el PdC. Se identificarán con las etiquetas de los puertos de los paneles (por ejemplo: «00/001A01»).
• El segundo bloque incluirá el enlace permanente, desde el panel de parcheo del RP hasta cada toma final que dependa del PdC. Si hay más tomas finales que puertos en el RP, se deberán realizar las pruebas para la totalidad de las tomas, conectándolas en el PdC para la realización de las pruebas. Estas medidas se identificarán con las etiquetas de las tomas finales (por ejemplo: «00/001P01»).
Las siguientes pruebas son las mínimas que se realizarán en todos los pares de cada enlace permanente de cobre. El enlace será aceptado si todos los parámetros que se incluyen en la certificación se encuentran dentro de los límites exigidos por la norma correspondiente.
Las medidas se realizarán con el equipo homologado correspondiente, cubriendo el rango de frecuencias exigido para la categoría de cable empleada. Se incluirán las pruebas siguientes:
a) Esquema de asignación de pines. Cada cable instalado debe ser probado para asegurar una correcta terminación de los conductores, y deberá incluirse en la documentación un mapa de conductores del enlace indicando la correlación de los pares de cada patilla. Esta prueba debe evaluar los siguientes aspectos:
– Continuidad hasta el extremo remoto.
– Cortocircuitos entre dos o más conductores.
– Pares cruzados.
– Pares invertidos.
– Pares partidos.
– Otros problemas en la conexión de los conductores.
b) Longitud. Se debe determinar la longitud física de cada enlace permanente. El registro del test debe indicar la longitud del cable, que será la del par de mayor longitud medida.
c) Atenuación o pérdidas de inserción. La atenuación mide la disminución de la intensidad de la señal (expresada en dB) debido a la resistencia del cable y a las pérdidas por radiación.
Se debe medir la atenuación de todos los pares de cada cable, inyectando una señal en el extremo remoto y realizando la medida en el extremo más próximo. Como mínimo, el equipo de test debe evaluar el peor caso de atenuación, que se incluirá en el informe de certificación.
d) Atenuación diafónica: NEXT (near end crosstalk) y atenuación telediafónica FEXT (far end crosstalk).
La diafonía es la perturbación electromagnética producida en un par por el acoplamiento de otro. Se mide como la diferencia de amplitud (en dB) entre una señal transmitida por un par y la recibida en otros pares en el mismo extremo del cableado (paradiafónica o NEXT) y en el extremo lejano del cableado (telediafónica o FEXT).
Estas medidas deben ser realizadas para todas las combinaciones de pares en cada cable del subsistema (6 mediciones para cables de 4 pares). Se mide en los dos sentidos del enlace repartidor-toma de usuario, registrándose el peor caso para NEXT y FEXT.
e) Ratio atenuación/paradiafonía: ACR-N (attenuation to crosstalk ratio near-end).
Es la relación entre la atenuación y el NEXT.
Esta ratio debe medirse en todas las combinaciones de pares de cada cable del subsistema horizontal. Las pruebas para medirla deben realizarse en los dos sentidos del enlace repartidor-toma de usuario, registrándose el peor caso de ACR-N o el margen para cada cable en cada sentido del enlace.
f) Ratio atenuación/telediafonía: ACR-F (attenuation to crosstalk ratio far-end).
Es la relación entre la atenuación y el FEXT.
g) Medidas de suma de potencia: PS NEXT, PS ACR-N y PS ACR-F.
Las medidas de NEXT y ACR-F solamente tienen en cuenta interacciones par a par, pero también es necesario disponer de medidas que tengan en cuenta el caso peor en el que los 4 pares de un cable transmitan señal simultáneamente. Las medidas PS NEXT, PS ACR-N y PS ACR-F permiten comprobar esta situación.
h) Pérdidas de retorno: RL (return loss).
Este parámetro se define como la relación de la señal reflejada respecto a la señal transmitida, debido principalmente a desadaptaciones de impedancia.
i) Diferencia de retardos. Es la diferencia del retardo de propagación en cada uno de los 4 pares del cable.
5.2. Verificación de la instalación de cable de fibra óptica.
Se realizarán las pruebas necesarias para garantizar la calidad de los enlaces de fibra óptica, contrastando los valores de atenuación del enlace según lo establecido en la normativa ISO 11801. El informe debe indicar también los estándares de red que es capaz de soportar el enlace.
Las pruebas se deben realizar con fuente de luz de 850 ± 30 nm y 1300 ± 30 nm para fibras multimodo (MM) y de 1310 ± 30 nm y 1550 ± 30 nm para fibras monomodo (SM). Incluirán las siguientes medidas para cada fibra:
a) Medición de la atenuación. La medida de la atenuación se realizará mediante una prueba OLTS, en las dos direcciones en cada fibra, empleando una fuente en un extremo y un medidor de potencia colocado en el otro extremo.
Se medirá la diferencia de niveles a la entrada y a la salida de la fibra bajo prueba.
Para estas medidas se utilizarán latiguillos de prueba (TRC test reference cords), de los que se debe medir su atenuación con los equipos justo antes de comenzar las medidas del enlace, para después poder eliminar su impacto.
Será necesario medir la atenuación de la fibra a las dos longitudes de onda indicadas. Esta medida de atenuación total nunca deberá ser superior a la calculada teóricamente para la instalación. El cálculo teórico es el siguiente:
A = αL + αsx + αcy
donde:
α = coeficiente de atenuación del cable de fibra a la longitud de onda empleada.
L = longitud del enlace.
αs = atenuación media por empalme.
x = número de empalmes de un enlace.
αc = atenuación media de los conectores de línea.
y = número de conectores de línea de un enlace.
b) Mediciones reflectométricas. Estas medidas se realizarán con un reflectómetro óptico y permitirán evaluar la continuidad de la fibra, detectar defectos y medir empalmes. Las pruebas consistirán en una medida OTDR (optical time domain reflectometer) en ambas direcciones de la fibra.
Será necesario utilizar fibras de lanzamiento correctamente calibradas para poder eliminar la zona muerta inicial en cada medida. La prueba será bidireccional para caracterizar los dos conectores extremos del enlace permanente. La longitud de estas fibras de lanzamiento, que debe indicarse en el informe, dependerá del ancho del pulso que se utilice para realizar la medición.
Se realizarán medidas de atenuación de tramo, de empalme y de conector y se calculará el valor de atenuación total obtenido de forma que se podrá comprobar si cumple los requisitos de transmisión mínimos para la aceptación de los sistemas de cableado de fibra óptica, tal y como se especifica en la normativa.
5.3. Verificación de la instalación de manguera de pares.
El cableado multipar de categoría 3 deberá cumplir con los parámetros de rendimiento ANSI/TIA 568B para cables de categoría 3.
El cableado suministrado deberá estar certificado para aplicaciones clase A (aplicaciones de voz o bajo frecuencias hasta 100 kHz) y aplicaciones clase B (aplicaciones de datos de baja velocidad hasta 1 MHz) por un organismo reconocido, capacitado para poder realizar el conjunto de las pruebas definidas en la norma ISO 11801.
Se verificará la continuidad eléctrica y la correspondencia de los pares entre el registro principal y los armarios de distribución.
5.4. Verificación de la instalación de cables coaxiales.
Se certificarán los sistemas de cableado coaxial para verificar el cumplimiento de la clase de cableado empleado y los requisitos descritos en el RD 346/2011.
5.5. Verificación de la instalación eléctrica dedicada.
La instalación eléctrica dedicada debe cumplir el Reglamento electrotécnico para baja tensión (Real decreto 842/2002). La empresa instaladora cumplirá con los requisitos exigidos de acuerdo con la legislación vigente y aportará la documentación de la instalación eléctrica realizada según sea necesario en cada caso.
6. Documentación técnica.
Los organismos de la Administración que realicen actuaciones que afecten a las infraestructuras de telecomunicaciones, deben solicitar informes al órgano de telecomunicaciones competente. Este órgano es el Departamento de Telecomunicaciones de la Agencia para la Modernización Tecnológica de Galicia (Amtega), excepto en el ámbito de la Consellería de Sanidad, del Servicio Gallego de Salud y de las entidades adscritas, que es la Subdirección General de Sistemas y Tecnologías de Información. La solicitud se realizará enviado un correo electrónico a la dirección cableado.amtega@xunta.gal (en el caso del Sergas, sistemas.tecnoloxias.informacion@sergas.es), indicando en el asunto el informe solicitado y la identificación del centro afectado por la actuación
Como norma general, y a menos que se indique expresamente la utilización de otro formato, toda la documentación se presentará en formato electrónico empleando el formato PDF (portable document format, norma ISO 19005-1:2005). Este formato debe permitir las búsquedas de texto, incluyendo los planos y tablas, que no podrán ser imágenes.
Algunos documentos en la documentación final deberán presentarse en varios formatos, como se especifica detalladamente en el apartado 6.2 de esta guía.
Siempre que sea posible, los elementos en la documentación serán referenciados según las etiquetas de identificación descritas en esta guía.
6.1. Proyecto de infraestructura de comunicaciones.
Con carácter previo al inicio de los trabajos, el adjudicatario entregará al organismo contratante un proyecto técnico de ejecución, denominado en adelante PIC (proyecto de infraestructura de comunicaciones), que debe ser elaborado por un ingeniero, ingeniero técnico o equivalente de telecomunicación o industrial.
El organismo solicitará un informe inicial al órgano de telecomunicaciones competente, aportando el PIC para su valoración.
El PIC describirá detalladamente todos los elementos que componen la instalación, su ubicación y sus características, con mención de las normas que cumple. Todos los elementos para los que esta guía especifica etiqueta deberán ser referenciados con ella a lo largo del proyecto (memoria, planos, esquemas), evitando otras formas de identificación.
El PIC debe contemplar también la retirada del cableado y elementos que queden fuera de servicio, así como proponer mejoras en los elementos existentes.
El proyecto se debe entregar en formato PDF. Este documento no debe estar protegido y debe permitir hacer búsquedas de texto, incluyendo en los planos y tablas, que no podrán ser imágenes.
Este proyecto deberá contar por lo menos con los siguientes apartados:
6.1.1. Memoria.
En su elaboración deberán tenerse en cuenta los resultados obtenidos tras la consulta e intercambio de información entre el proyectista y los diferentes operadores de telecomunicación según lo requerido a lo largo de esta guía.
En la memoria se incluirán los siguientes apartados:
a) Identificación del edificio: se debe indicar la dirección postal, referencia catastral y coordenadas geográficas, para la identificación inequívoca del edificio.
b) Descripción de la edificación: debe indicarse si es de nueva construcción o una remodelación de un edificio ya existente. Se debe describir físicamente el edificio (cuerpos del edificio, número de plantas, superficies), sus características especiales (edificio histórico, de piedra etc.) y su entorno (urbano, aislado etc.). También debe indicarse el uso general del edificio y de cada una de las áreas en las que se va a actuar.
c) Descripción de los servicios y sistemas que se incluyen en la infraestructura junto con las previsiones de demanda. Debe indicar expresamente el número de tomas de red nuevas que se van a instalar.
d) Análisis y diseño del proyecto.
1. Esquemas de sistemas y subsistemas. Debe indicarse los sistemas que se van a implementar o ya existentes, según lo indicado en el apartado 2.1. Sistema de cableado estructurado (SCE).
2. Descripción de los elementos que componen la infraestructura. Deben incluirse en este apartado la acometida, los recintos, los armarios, las canalizaciones y las tomas de red.
3. Cálculos de dimensionamiento. Deben incluir el dimensionamiento de los recintos (su número, según las distancias del cableado, y sus dimensiones, según el número de armarios), armarios (según sus funciones y número de paneles necesarios) y canalizaciones (para cada tipo de canalización en su tramo más cargado).
4. Cálculos de coberturas y niveles de señal en los distintos puntos de la instalación, cuando se incluyan puntos de acceso inalámbricos o accesos radio.
5. Tabla de tomas. Debe incluirse una tabla en la que se indique, para cada una de las tomas, su etiqueta, el registro de tomas al que pertenece, su uso (usuario, wifi, videoportero etc.), su ubicación (planta, zona), la longitud de cableado, la etiqueta del panel en el que termina y el puerto de ese panel.
6. Diagramas unifilares de la instalación eléctrica que proporciona servicio a los recintos de comunicaciones.
6.1.2. Planos.
Debe incluirse un plano por cada planta del edificio que indique los elementos que se van a instalar o que estén afectados. Este plano debe incluir la información siguiente:
a) Acometida: arqueta (sistema radiante) y canalización de entrada hasta el recinto de interconexión.
b) Recintos, identificados con su etiqueta. Deben incluirse todos los elementos que contiene: armarios, cuadros eléctricos (identificados con su etiqueta), climatización, extinción, SAI etc.
c) Armarios, identificados con su etiqueta. Se indicarán también sus medidas y orientación (con la apertura frontal de puertas, por ejemplo).
d) Canalizaciones. Deben representarse las canalizaciones verticales (patinillos) y horizontales (canaletas y tubos), desde los armarios hasta las tomas, indicando sus dimensiones y número de cables en cada tramo. Deben incluirse los registros de paso y de acceso a las canalizaciones. Debe indicarse la situación de las canalizaciones (techo, suelo o pared) mediante distinta simbología.
e) Ubicación de los puestos de usuario, identificados con la etiqueta del registro de tomas y de las tomas que contiene. Deben distinguirse los distintos tipos de registros (pared, techo, suelo, en mobiliario etc.) mediante la simbología adecuada.
f) Enlaces entre armarios. Debe incluirse el recorrido de los enlaces desde cada repartidor de planta hasta el repartidor de edificio y desde cada repartidor de edificio hasta el repartidor de campus, indicando la etiqueta del enlace y el número de fibras.
g) Cuadros eléctricos generales de los que se alimentan los cuadros de los recintos. Debe incluirse el recorrido de los circuitos eléctricos que alimentan a los cuadros de los recintos desde el cuadro general. Si este cuadro general no está en la misma planta que el recinto, quedará señalado en el plano el recorrido, con una referencia a la planta donde está el cuadro.
h) Otras instalaciones previstas en la edificación que pudieran interferir o ser interferidas en su funcionamiento con la infraestructura.
Toda esta información debe estar en un mismo plano, evitando separar, por ejemplo, las canalizaciones en un plano independiente.
El plano debe contener una leyenda con toda la simbología utilizada, de forma que no haya ningún elemento representado que no esté incluido en ella. Deben utilizarse símbolos distintos para los distintos elementos.
Deben incluirse también planos con los detalles de ejecución de puntos singulares, cuando así se requiera por su índole. Por ejemplo, debe incluirse un plano del recinto en el que se indiquen las medidas del recinto, las del espacio libre alrededor de los armarios, y todos los elementos instalados en su interior. También es conveniente incluir planos de detalle de subidas y bajadas del cableado (en el recinto y patinillos), de los registros (de paso y de acceso a las canalizaciones y patinillos), de transiciones de canalizaciones (canaleta-tubo) y de las arquetas.
6.1.3. Pliego de condiciones.
Se indicarán las características de los materiales y equipos, y las condiciones de montaje.
Debe incluirse la información necesaria para realizar la instalación de la canalización, pasos de planta, registros, recorrido del cableado en recinto y armario, sobrante de cable en armario y tomas, instalación eléctrica etc. Deben resaltarse las características especiales de la instalación cuando las haya.
Para el material empleado para el cableado será preciso incluir la siguiente información:
a) Conexionado del cableado (EIA/TIA T568B).
b) Parámetros de transmisión garantizados.
c) Especificaciones físicas. Clase CPR de reacción al fuego.
d) Especificaciones eléctricas (cable de cobre) y ópticas (fibra óptica).
También deben figurar los plazos mínimos de garantía exigidos (10 años para los materiales y 2 años para la instalación).
En caso de aportar hojas comerciales de especificaciones técnicas de los materiales, se adjuntarán al proyecto en un fichero separado.
6.1.4. Presupuesto.
Se especificarán el número de unidades y precio por unidad de cada una de las partes en las que se puedan descomponer los trabajos.
Deben quedar definidas las características, modelos, tipos y dimensiones de cada uno de estos elementos.
Todos los elementos que formen parte de la infraestructura de telecomunicaciones deben estar incluidos en el presupuesto del PIC, incluyendo:
• Armarios y sus elementos (paneles, bandejas, pasahilos, regleteros eléctricos, tapas ciegas, ventiladores etc.).
• Latiguillos.
• Videoporteros, con sus cerraduras electrónicas asociadas.
• Canalizaciones, registros de paso y registros de tomas.
• Acometida de comunicaciones (arqueta, canalización de entrada, registros de paso).
• Instalación eléctrica de los recintos (cuadros, elementos de protección, cable eléctrico).
• Sistemas de ventilación, climatización y extinción de los recintos, y el SAI, siempre que estos elementos no sean generales del edificio (en ese caso, debe indicarse)
• Certificación del cableado (cobre y fibra).
Debe evitarse poner alguna de estas partidas en el proyecto arquitectónico. En caso de que alguno de estos elementos se encuentre en otro presupuesto, deberán incluirse también en el del PIC, aunque su importe no figure.
El presupuesto debe incluir explícitamente el suministro del 5 % de los registros de tomas para la realización de trabajos de mantenimiento, con un mínimo de una unidad de cada tipo. Puede incluirse como ítems independientes o como subapartados de otros ítems.
6.2. Ejecución de la obra.
Se recomienda que en las obras de nuevos edificios o reformas sustanciales exista la figura del ingeniero director de obra para la parte de telecomunicaciones. Esto facilita el cumplimiento normativo y la comunicación de la Administración con la empresa instaladora.
Durante la fase de ejecución de la obra, si se considera necesario, se podrán enviar al órgano de telecomunicaciones competente las hojas de características de los materiales que se van a utilizar en la infraestructura de telecomunicaciones, para su revisión antes de realizar la provisión. Este órgano indicará la adecuación o no de estos materiales, evitando la compra de elementos que no cumplen las especificaciones indicadas en esta guía.
6.3. Documentación final de obra.
El instalador, una vez ejecutada la obra, debe elaborar y entregar la documentación final de obra. Esta documentación incluirá los elementos de nueva instalación y los existentes que se vean modificados por la actuación.
El organismo solicitará un informe final al órgano de telecomunicaciones competente, aportando la documentación final para su valoración.
La documentación final debe estar formada por una serie de documentos, comprimidos en un único archivo, y estructurados en carpetas según los apartados siguientes.
En caso de necesidad de solicitud de una línea de comunicaciones, se debe comunicar al órgano competente en materia de telecomunicaciones la terminación de la ejecución, para que pueda tramitar el alta de esta línea. La línea es necesaria para realizar las pruebas de los videoporteros. En estas pruebas se facilitarán las etiquetas de los videoporteros, necesarias para la elaboración de la documentación final.
6.3.1. Descripción de la actuación.
Documento en el que se describen la actuación y los distintos elementos de la infraestructura de telecomunicaciones instalados o modificados. Deben utilizarse las etiquetas definidas para identificar estos elementos, e indicar el número de cada uno de ellos cuando no estén etiquetados.
Debe aportarse en formato PDF.
6.3.2. Relación de los materiales y elementos empleados en la instalación.
Documento que contiene una tabla en la que se indicarán la etiqueta (cuando la tenga), el fabricante, el modelo, el número de serie, el lugar de instalación y las observaciones de cada uno de los elementos de la infraestructura instalados, incluyendo los elementos de la instalación eléctrica dedicada. Cuando los elementos no tengan etiqueta ni número de serie (como es el caso de los latiguillos) o haya un conjunto de elementos iguales (como los registros de tomas), pueden agruparse en una única fila de la tabla para cada tipo, indicando el número de unidades de cada uno.
Debe aportarse en formato hoja de cálculo según el modelo proporcionado por la Amtega.
De los elementos de esta relación se proporcionarán las hojas de características en el apartado siguiente.
6.3.3. Hojas de especificaciones técnicas de todo el material instalado.
Deben proporcionarse las hojas de características y las declaraciones de conformidad con la norma de todos los elementos de la infraestructura de telecomunicaciones incluidos en la relación del apartado anterior.
Deben entregarse en formato PDF, nombrando los ficheros con el elemento que contienen.
6.3.4. Información de la instalación eléctrica dedicada.
Se aportarán los diagramas unifilares de la instalación eléctrica que proporciona servicio a los recintos de comunicaciones. Deben identificarse los elementos (cuadros, circuitos y regleteros) con sus etiquetas, e identificar los cuadros generales y los circuitos que alimentan a los cuadros de los recintos.
Deben aportarse en formato PDF (que permita búsquedas de texto) y en un formato editable.
La empresa instaladora debe aportar la documentación de la instalación eléctrica realizada según sea necesario en cada caso.
6.3.5. Esquemas de ocupación de los armarios.
Se proporcionará un esquema de cada armario, identificado con su etiqueta, que señale los elementos que contiene. Deben numerarse las unidades del armario (de abajo a arriba) y utilizar la etiqueta para identificar cada elemento (armario, paneles, enlaces, regleteros).
Deben aportarse en formato PDF y en formato editable.
6.3.6. Manuales de uso de los sistemas activos instalados.
Se aportarán los manuales de usuario y configuración de elementos como videoporteros y SAI.
Deben aportarse en formato PDF.
6.3.7. Planos.
Debe aportarse un único plano por cada planta del edificio afectada por la actuación. El contenido de estos planos debe ser el indicado en el apartado 6.1.2 Planos.
Los planos deben proporcionarse en formato PDF (que permita búsquedas de texto) y en formato CAD (ficheros DWG o DXF).
6.3.8. Informes de certificación de cableado.
Estos informes deben identificar cada toma de red y cada fibra de los enlaces con sus etiquetas correspondientes. Debe aportarse en formato PDF. El órgano competente en materia de telecomunicaciones podrá solicitar los archivos nativos de los analizadores.
El resultado de los informes debe ser positivo. No se admitirán informes con alguna toma que no pase la certificación.
Deben aportarse los documentos siguientes:
a) Marca, modelo y número de serie de los equipos homologados de medida empleados por la empresa instaladora en las pruebas y el certificado de calibración de los mismos que deberá tener una antigüedad no superior a un año. Deben aportarse en formato PDF.
b) Resultados de las pruebas de certificación para el cableado de cobre, según lo descrito en el apartado de verificación. Deben aportarse en formato PDF y en formato hoja de cálculo, según el modelo proporcionado por la Amtega.
c) Resultados de las pruebas de verificación de cableado de fibra óptica, según lo descrito en el apartado de verificación. Deben aportarse en formato PDF y en formato hoja de cálculo, según el modelo proporcionado por la Amtega.
d) Informes de certificación de otros tipos de cableado instalados. Deben aportarse en formato PDF y en formato hoja de cálculo, según el modelo proporcionado por la Amtega.
6.3.9. Fotografías de los elementos instalados.
Se aportarán fotografías de los elementos instalados, en formato de imagen. Los nombres de los ficheros de las fotografías deben construirse con la etiqueta del elemento que contienen, con la sintaxis siguiente:
<etiqueta elemento>.<número de imagen>.<formato de imagen>
El campo «<número de imagen>» se utilizará en el caso de que se aporte más de una fotografía del mismo elemento. Por ejemplo, una fotografía de un armario puede nombrarse «A01.01.jpg» y un panel «A01UTP03.01.jpg».
Las fotografías deben tener el elemento completo y solo ese elemento. Deberá recortarse en caso de que la fotografía incluya otros elementos o partes de ellos. Debe tener la suficiente resolución y nitidez para distinguir claramente su etiqueta y las los elementos que contiene. Por ejemplo: en la fotografía de un armario deben distinguirse la etiqueta del propio armario, de todos los paneles y de los regleteros; en la fotografía de un panel deben distinguirse la etiqueta del propio panel y las de sus puertos.
Deben incluirse en este apartado de la documentación las fotografías siguientes:
a) Foto exterior de cada recinto, en la que se observe la puerta de entrada al recinto, con su etiqueta, y el videoportero de control de acceso, correctamente etiquetado y con los correspondientes carteles de aviso.
b) Fotos interiores de cada recinto, en las que se observen la distribución de elementos dentro del recinto (armarios, cuadros, clima, extintores, SAI etc.). Deben aportarse tantas fotos como sea preciso para situar en el recinto cada uno de los elementos.
c) Foto de cada armario completo, en la que se observe su etiqueta y los elementos que contiene. Deben aportarse una tomada por la parte delantera y otra por la parte trasera, ambas con las puertas abiertas.
d) Foto de cada cuadro eléctrico completo, en la que se observe el correcto etiquetado del cuadro y las características y etiquetas de los elementos que contiene.
e) Foto de cada panel de cableado de cobre completo (todos los puertos), en la que se observe la etiqueta del propio panel y el correcto etiquetado de sus puertos.
f) Foto de cada panel de cableado de fibra completo (todos los puertos), en la que se observe la etiqueta del propio panel y las de los enlaces y puertos.
g) Foto de cada panel de cableado multipar completo (todos los puertos), en la que se observe la etiqueta del propio panel y el correcto etiquetado de sus puertos.
h) Foto de un registro de tomas de cada tipo, en la que se observe el correcto etiquetado de las tomas y las características del registro (será suficiente incluir una foto por cada tipo de registro de tomas).
i) Foto de cada regletero de alimentación completa, en la que se observe su correcto etiquetado y características.
6.3.10. Información para la gestión de las garantías.
Debe proporcionarse un documento en formato PDF en el que se indiquen los plazos de garantía en cuanto a materiales e instalaciones, que deben ser, como mínimo, los indicados en esta guía.
Este documento debe indicar los datos de contacto (teléfono, dirección de correo electrónico etc.) precisos para este servicio de garantía.
Debe aportarse en formato PDF.
6.3.11. NIF de la empresa instaladora del cableado de comunicaciones.
Debe aportarse un documento en el que se identifique la empresa instaladora, incluyendo el nombre, número de identificación fiscal (NIF) y número de registro de instaladores de telecomunicaciones.
Debe aportarse en formato PDF.
7. Normativa aplicable.
La instalación de las redes de cableado cumplirá con los requisitos de la legislación vigente, así como con los criterios que para este propósito se generan desde entidades u organismos de normalización.
La legislación aplicable constará de los reglamentos e instrucciones publicados como reales decretos, órdenes ministeriales y resoluciones en el Boletín Oficial del Estado.
Los criterios que se generen desde organismos de normalización, serán normas con estatus de norma europea (EN) cuando provengan del Cenelec, de norma española en su correspondiente transposición por la Aenor, de estándar internacional (IS) cuando provenga de ISO y estándares de aplicación cuando provengan del sector de la industria, tal como IEEE.
Las normas aplicables al cableado de organismos de normalización provienen mayoritariamente de 4 organizaciones:
• Aenor en el ámbito español.
• Cenelec en el ámbito europeo.
• TIA en el ámbito estadounidense.
• ISO/IEC en el ámbito mundial.
• IEEE en el ámbito de la industria para las telecomunicaciones.
7.1. Reglamentos y disposiciones legales adicionales.
• Real decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento electrotécnico de baja tensión.
• Real decreto 1720/2007, de 21 de diciembre, por el que se aprueba el Reglamento de desarrollo de la Ley orgánica 15/1999, de 13 de diciembre, de protección de datos de carácter personal.
• Real decreto 186/2016, de 6 de mayo, por el que se regula la compatibilidad electromagnética de los equipos eléctricos y electrónicos.
• Real decreto 346/2011, de 11 de marzo, por el que se aprueba el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones.
• Real decreto 314/2006, de 17 de marzo, por el que se aprueba el Código técnico de edificación.
• Real decreto 513/2017, de 22 de mayo, por el que se aprueba el Reglamento de instalaciones de protección contra incendios.
• Real decreto 57/2005, de 21 de enero, por el que se establecen prescripciones para el incremento de la seguridad del parque de ascensores existente.
• Decreto 44/2008, de 28 de febrero, por el que se regulan los requisitos de las empresas conservadoras de ascensores y se desarrollan conceptos relativos al grado de ocupación de las viviendas en el ámbito de la Comunidad Autónoma de Galicia.
• Real decreto 244/2010, de 5 de marzo, por el que se aprueba el Reglamento regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación.
• Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de comercialización de material eléctrico destinado a utilizarse con determinados límites de tensión.
• Reglamento (UE) nº 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011, por el que se establecen condiciones armonizadas para la comercialización de productos de construcción y se deroga la Directiva 89/106/CEE del Consejo. Texto pertinente a efectos del EEE.
• Directiva 2004/108/CE del Parlamento Europeo y del Consejo, de 15 de diciembre de 2004, relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética.
• Orden ITC/1142/2010, de 29 de abril, por la que se desarrolla el Reglamento regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación, aprobado por el Real decreto 244/2010, de 5 de marzo.
7.2. Normativa de ámbito español (Aenor).
• UNE-EN 50310:2016/A1. Redes de enlace de telecomunicaciones para edificios y otras estructuras.
• Serie de normas UNE EN 50173. Tecnología de la Información. Sistema de cableado genérico.
• UNE-CLC/TS 50659. Características electromagnéticas de los sistemas lineales de cableado (CMS).
• UNE-EN 300127 V1.2.1. Cuestiones de compatibilidad electromagnética y espectro radioeléctrico (ERM). Ensayos de emisiones radiadas de sistemas de telecomunicación físicamente grandes.
• UNE-EN 1815. Revestimientos de suelo resilientes y laminados. Evaluación de la propensión a la acumulación de cargas electrostáticas.
• Serie de normas UNE EN 60793. Fibra óptica. Métodos de medición y procedimientos de ensayo.
• UNE-EN 50290. Cables de comunicaciones.
• UNE EN 50174-1. Tecnología de la información. Instalación del cableado. Especificación y aseguramiento de calidad.
• UNE EN 50174-2. Tecnología de la información. Instalación del cableado. Métodos de planificación de la instalación en el interior de los edificios.
• UNE-EN IEC 60794. Cables de fibra óptica.
• UNE-EN IEC 61280. Procedimientos de ensayo para subsistemas de comunicación de fibra óptica.
• UNE-EN 50117. Cables coaxiales.
• UNE-EN 61935. Especificación para el ensayo del cableado coaxial equilibrado de tecnologías de la información.
• UNE EN 50346. Tecnología de la información. Instalación de cableado - Verificación del cableado instalado.
• Serie de normas UNE EN 60332. Métodos de ensayo para cables eléctricos y cables de fibra óptica sometidos a condiciones de fuego.
• UNE-EN 60754. Ensayo de los gases desprendidos durante la combustión de materiales procedentes de los cables.
• UNE-EN 61034. Medida de la densidad de los humos emitidos por cables en combustión bajo condiciones definidas.
• UNE-EN IEC 60331. Ensayos para cables eléctricos en condiciones de fuego. Integridad del circuito.
• UNE-EN 50575. Cables eléctricos, de control y de comunicaciones: Cables para aplicaciones generales en trabajos de construcción sujetos a requisitos de reacción contra el fuego.
• UNE-EN 13501. Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación.
• UNE-EN 50399. Métodos de ensayo comunes para cables sometidos a condiciones de fuego. Medida de la emisión de calor y producción de humos en cables durante el ensayo de propagación de la llama. Equipo de ensayo, procedimientos, resultados.
• UNE-EN 61537. Conducción de cables. Sistemas de bandejas y de bandejas de escalera.
• UNE-EN 61386. Sistemas de tubos para la conducción de cables.
• UNE-EN 50085. Sistema de canales para cables y sistemas de conductos cerrados de sección no circular para instalaciones eléctricas.
• UNE-HD 627.7M. Cables multiconductores y multipares para la instalación en superficie o enterrada. Parte 7.
• UNE-EN 60708:2010. Cables de baja frecuencia con aislamiento de poliolefina y cubierta de poliolefina de barrera contra la humedad.
• UNE-EN 12094. Sistemas fijos de lucha contra incendios. Componentes para sistemas de extinción mediante agentes gaseosos.
• UNE-EN 12259. Sistemas fijos de lucha contra incendios. Componentes para sistemas de rociadores y agua pulverizada.
• UNE-EN 12825. Pavimentos elevados registrables.
• UNE-EN 1366-6. Ensayos de resistencia al fuego de instalaciones de servicio. Parte 6: pavimentos elevados registrables y pavimentos huecos.
• UNE-EN 1366-5. Ensayos de resistencia al fuego de instalaciones de servicio. Parte 5: conductos horizontales y verticales de servicios.
• UNE-EN 1366-11:2019+A1. Ensayos de resistencia al fuego de instalaciones de servicio. Parte 11: sistemas protectores contra incendios para sistemas de cables y componentes asociados.
• UNE-EN IEC 63355. Sistemas de conducción de cables. Método de ensayo para determinar el contenido de halógenos.
• UNE-EN 61008-1. Interruptores automáticos para actuar por corriente diferencial residual, sin dispositivo de protección contra sobreintensidades, para usos domésticos y análogos (ID). Parte 1: reglas generales.
• UNE-EN 60297. Estructuras mecánicas para equipos electrónicos. Dimensiones de las estructuras mecánicas de la serie de 482,6 mm (19 pulgadas).
• UNE-EN ISO 2082:2017. Recubrimientos metálicos y otros recubrimientos inorgánicos. Recubrimientos electrolíticos de cadmio con tratamientos adicionales sobre hierro o acero.
• UNE-EN 124. Dispositivos de cubrimiento y de cierre para zonas de circulación utilizadas por peatones y vehículos.
• UNE-EN 62208. Envolventes vacías destinadas a los conjuntos de aparamenta de baja tensión. Requisitos generales.
• UNE-EN 62262:2002. Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos mecánicos externos (código IK).
• UNE-EN 60529. Grados de protección proporcionados por las envolventes (código IP).
• UNE-EN 81-50. Reglas de seguridad para la construcción e instalación de ascensores. Exámenes y ensayos. Parte 50: reglas de diseño, cálculos, exámenes y ensayos de componentes de ascensor.
7.3. Normativa de ámbito europeo (Cenelec).
• Cenelec EN 50173 Series. Information technology - Generic cabling system.
• Cenelec EN 50174-1. Information technology - Cabling installation Part 1: specification and quality assurance.
• Cenelec EN 50174-2 Information technology - Cabling installation Part 2: installation planning and practices inside buildings.
• Cenelec EN 50346 Information technology - Cabling installation - Testing of installed cabling.
7.4. Normativa de ámbito mundial (ISO/IEC).
• ISO/IEC IS 11801 Ed. 2.1. Information technology - Generic cabling fire customer premises.
• ISO/IEC IS 14763-1. Information technology - Implementation and operation of customer premises - Part 1: administration.
• ISO/IEC IS 14763-2. Information technology - Implementation and operation of customer premises - Part 2: planning and installation.
• ISO/IEC IS 14763-3. Information technology - Implementation and operation of customer premises - Part 3: acceptance testing for optical cabling.
• IEC 61935-1. Generic cabling systems - Specification for the testing of balanced communication cabling in accordance with ISO/IEC 11801 - Part 1: installed cabling.
• ISO/IEC 8877. Information technology - Telecommunications and information exchange between systems - Interface connector and contact assignments for ISDN Basic access interface located at reference points S and T.
• EN IEC 61557-4:2021. Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures.
• IEC 60755. General safety requirements for residual current operated protective devices.
7.5. Normativa de ámbito de la industria para telecomunicaciones (IEEE).
• IEEE 802.3, 10Base-T, 10Base-FL, 100Base-TX, 100Base-FX, 1000Base-T, 10GBase-T, 1000Base-SX, 1000Base-LX, IEEE, 802.3bt, IEEE802.1p/q.
• IEEE 802.11g, IEEE 802.11i, IEEE 802.1x.
• TIA/EIA - 492AAAC, especificaciones detalladas para fibra multimodo de índice gradual optimizada para láser en la primera ventana (850-nm) con núcleo de 50 micras y recubrimiento de 125 micras.
7.6. Otra normativa de posible aplicación.
• TIA-568.0. Generic telecommunications cabling for customer premises.
• TIA-568.1. Commercial building telecommunications infrastructure standard.
• TIA-568.2. Balanced twisted-pair telecommunications cabling and components standard.
• TIA-568.3. Optical fibre cabling and components standard.
• TIA-568.4. Broadband coaxial cabling and components standard.
• TIA/EIA 569. Commercial building standard for telecommunications pathways and spaces.
• TIA-862. Structured cabling infrastructure standard for intelligent building systems.
• TIA-569. Telecommunications pathways and spaces.
• TIA-606. Administration standard for telecommunications infrastructure.
• NFPA75 Norma para la protección contra incendios de equipos de tecnologías de la información.
• NFPA2001 Norma sobre sistemas de extinción de incendios con agentes limpios.
