Com o objecto de promover o uso generalizado e intensivo das novas tecnologias na Administração pública para a prestação dos serviços públicos da sua competência, o artigo 9 da Lei 3/2013, de 20 de maio, de impulso e ordenação das infra-estruturas de telecomunicações da Galiza, preveniu que se determinassem regulamentariamente as infra-estruturas de telecomunicações que se deverão incorporar aos edifícios de titularidade das administrações públicas da Galiza que se construam ou que sejam objecto de uma reforma substancial, ademais de recolher a necessidade de interconexión à rede pública de comunicações electrónicas como premisa no planeamento da construção de edifícios ou imóveis públicos.
Esta previsão legal atendeu com a publicação do Decreto 11/2016, de 28 de janeiro, pelo que se regula a incorporação das infra-estruturas de telecomunicações nos edifícios da Administração geral e das entidades instrumentais do sector público autonómico da Galiza e a sua integração na rede corporativa da Xunta de Galicia, e desenvolveu mediante a Ordem de 19 de setembro de 2016 pela que se aprova a Guia de especificações das infra-estruturas de telecomunicações na Administração geral e as entidades instrumentais do sector público autonómico da Galiza.
A disposição adicional única, Habilitação para o desenvolvimento, desta ordem recolhe: «Habilita-se a pessoa titular da direcção da Agência para a Modernização Tecnológica da Galiza para ditar as resoluções que sejam necessárias para o desenvolvimento e aplicação desta ordem, assim como para actualizar os critérios técnicos de desenho e dimensionamento da Guia de especificações das infra-estruturas de telecomunicações quando as evoluções tecnológicas ou as modificações na normativa aplicável assim o aconselhem».
Depois de vários anos de aplicação da Guia com sucesso, é precisa a sua actualização, para corrigir os erros e incoherencias encontrados, reorganizar os seus conteúdos, simplificar alguns detalhes das instalações e actualizar a sua normativa de base.
Para a actualização da Guia de especificações das infra-estruturas de telecomunicações na Administração geral e as entidades instrumentais do sector público autonómico da Galiza, a Agência para a Modernização Tecnológica da Galiza teve em conta as achegas do seu próprio pessoal, assim como as de operadores especializados do sector.
Pelo exposto, em uso das faculdades que tenho conferidas, e de acordo com o determinado na disposição adicional única da Ordem de 19 de setembro de 2016 pela que se aprova a Guia de especificações das infra-estruturas de telecomunicações na Administração geral e as entidades instrumentais do sector público autonómico da Galiza,
RESOLVO:
Publicar a Guia de especificações das infra-estruturas de telecomunicações na Administração geral e as entidades instrumentais do sector público autonómico da Galiza actualizada.
Esta resolução é de aplicação desde a mesma data da sua publicação no Diário Oficial da Galiza.
Santiago de Compostela, 1 de julho de 2025
Julián Cerviño Iglesia
Director da Agência para a Modernização Tecnológica da Galiza
ANEXO
Guia de especificações das infra-estruturas de telecomunicações na Administração geral e o sector público autonómico da Galiza
Índice
1. Introdução.
1.1. Particularizacións.
1.2. Glossário de termos.
2. Critérios de desenho e dimensionamento das infra-estruturas de telecomunicações.
2.1. Sistema de cablaxe estruturada (SCE).
2.1.1. Estrutura do SCE.
2.1.2. Subsistema de interconexión com provedores (SX).
2.1.2.1. Acesso a redes de provedores mediante acometida inferior.
2.1.2.2. Acesso a redes de provedores mediante acometida superior.
2.1.2.3. Requisitos do repartidor de interconexión (RX).
2.1.3. Subsistema troncal de campus (SC).
2.1.3.1. Requisitos do repartidor de campus (RC).
2.1.3.2. Fibra óptica.
2.1.4. Subsistema troncal de edifício (SE).
2.1.4.1. Repartidor de edifício (RE).
2.1.4.2. Fibra óptica.
2.1.4.3. Cablaxe multipar.
2.1.5. Subsistema horizontal (SH).
2.1.5.1. Repartidores de planta (RP).
2.1.5.2. Ponto de consolidação (PdC)
2.1.5.3. Cabo de quatro pares trenzados.
2.1.5.4. Tomadas de telecomunicações (TT).
2.1.5.4.1. Dimensionamento das tomadas.
2.1.6. Serviços sobre o sistema de cablaxe estruturada.
2.1.6.1. Sistema de rede de acesso sem fios (SRAI).
2.1.6.1.1. Requisitos de desenho e dimensionamento.
2.1.6.2. Sistemas inteligentes de segurança e controlo (SISC).
2.1.6.2.1. Controlo de acesso aos recintos de telecomunicações.
2.1.6.3. Sistemas inteligentes de automatização (SIA).
2.2. Sistemas de cablaxe não estruturada.
2.2.1. Sistema de distribuição de sinais de radiodifusión sonora e televisão (R/TV).
2.2.1.1. Requisitos de desenho e dimensionamento.
2.2.2. Sistemas de redes de telefonia móvel (SRTM).
2.2.2.1. Requisitos de desenho e dimensionamento.
2.2.2.1.1. Repetidor de interior.
2.2.2.1.2. Nova estação com distribuição interior.
2.2.2.2. Requisitos de instalação.
2.3. Sistema de instalação eléctrica dedicada (SIED).
2.3.1. Requisitos de desenho e dimensionamento.
2.3.2. Segurança eléctrica: tomada de terra, interconexión equipotencial e apantallamento.
2.4. Infra-estruturas de suporte e distribuição.
2.4.1. Infra-estrutura de suporte.
2.4.1.1. Registros.
2.4.1.2. Recintos de comunicações.
2.4.1.2.1. Localização e dimensões.
2.4.1.2.2. Características construtivas.
2.4.1.2.3. Equipamento geral.
2.4.1.2.3.1. Ventilação e climatização.
2.4.1.2.3.2. Iluminação.
2.4.1.2.3.3. Medidas contra incêndios.
2.4.1.3. Armarios de comunicações da cablaxe estruturada.
2.4.1.3.1. Dimensionamento dos armarios.
2.4.2. Infra-estrutura de distribuição.
2.4.2.1. Canalização de entrada.
2.4.2.1.1. Canalização de entrada inferior.
2.4.2.1.2. Canalização de entrada superior.
2.4.2.2. Canalização principal.
2.4.2.3. Canalização secundária.
2.4.2.4. Requisitos de desenho.
2.4.2.5. Dimensionamento das canalizações.
3. Especificações técnicas dos elementos das infra-estruturas.
3.1. Arquetas.
3.2. Registros de passagem.
3.3. Características dos materiais empregados em canalizações.
3.3.1. Tubo curvable de material livre de halóxenos.
3.3.2. Canal de material livre de halóxenos.
3.3.3. Bandexas para cablaxe.
3.4. Características dos materiais empregados para cablaxe.
3.4.1. Fibra óptica.
3.4.1.1. Fibra óptica multimodo.
3.4.1.2. Fibra óptica monomodo.
3.4.1.3. Cabos de conexão de fibra óptica.
3.4.2. Cablaxe de quatro pares trenzados.
3.4.2.1. Características do cablaxe de quatro pares trenzados.
3.4.2.2. Cabos de conexão de quatro pares trenzados.
3.4.3. Cablaxe multipar.
3.4.4. Cabo coaxial.
3.5. Armarios de comunicações.
3.5.1. Características dos armarios.
3.5.2. Dotação interior.
3.6. Painéis de parcheo.
3.6.1. Painéis de fibra óptica.
3.6.2. Painéis de parcheo de cobre.
3.6.3. Painéis de parcheo de cabo multipar.
3.7. Registros de tomadas de telecomunicações.
3.8. Características do videoporteiro.
3.9. Características dos elementos eléctricos.
3.10. Garantia dos materiais.
4. Requisitos de instalação.
4.1. Instalação de elementos.
4.1.1. Armarios de comunicações.
4.1.1.1. Colocação de elementos dentro dos armarios SCE.
4.1.1.2. Colocação dos cabos dentro dos armarios.
4.1.1.3. Conexão à terra dos armarios.
4.1.2. Canalizações.
4.1.3. Cablaxes.
4.1.3.1. Cabos de fibra óptica.
4.1.3.2. Cabos de quatro pares trenzados.
4.1.3.2.1. Conexionado em armarios de comunicações.
4.1.3.2.2. Conexionado em registros de tomadas.
4.1.3.3. Cabo multipar.
4.1.3.4. Cabos coaxiais.
4.1.4. Acondicionamento de espaços.
4.1.4.1. Pátios de condutos.
4.1.4.2. Perfurações de planta e tabiques.
4.1.4.3. Pintado.
4.1.4.4. Remates.
4.1.5. Garantia.
4.2. Critérios de etiquetaxe.
4.2.1. Numeração dos elementos.
4.2.2. Recintos de telecomunicações.
4.2.3. Registros de passagem.
4.2.4. Registros de tomadas de telecomunicações.
4.2.5. Armarios de comunicações.
4.2.6. Enlaces entre armarios de comunicações.
4.2.6.1. Terminação de fibra em painel.
4.2.6.2. Portos de painel multipar.
4.2.7. Painéis de parcheo.
4.2.8. Tomadas de telecomunicações.
4.2.9. Quadros eléctricos.
4.2.10. Circuitos eléctricos.
4.2.11. Regreteiros.
4.2.12. Pontos de consolidação.
4.2.13. Transceptores.
5. Procedimentos de verificação.
5.1. Verificação da instalação de cabo de cobre.
5.2. Verificação da instalação de cabo de fibra óptica.
5.3. Verificação da instalação de mangueira de pares.
5.4. Verificação da instalação de cabos coaxiais.
5.5. Verificação da instalação eléctrica dedicada.
6. Documentação técnica.
6.1. Projecto de infra-estrutura de comunicações (PIC).
6.1.1. Memória.
6.1.2. Planos.
6.1.3. Edital.
6.1.4. Orçamento.
6.2. Execução da obra.
6.3. Documentação final de obra.
6.3.1. Descrição da actuação.
6.3.2. Relação dos materiais e elementos empregues na instalação.
6.3.3. Folhas de especificações técnicas de todo o material instalado.
6.3.4. Informação da instalação eléctrica dedicada.
6.3.5. Esquemas de ocupação dos armarios.
6.3.6. Manuais de uso dos sistemas activos instalados.
6.3.7. Planos.
6.3.8. Relatórios de certificação de cablaxe.
6.3.9. Fotografias dos elementos instalados.
6.3.10. Informação para a gestão das garantias.
6.3.11. NIF da empresa instaladora da cablaxe de comunicações.
7. Normativa aplicável.
7.1 Regulamentos e disposições legais adicionais.
7.2. Normativa de âmbito espanhol (Aenor).
7.3. Normativa de âmbito europeu (Cenelec).
7.4. Normativa de âmbito mundial (ISSO/IEC).
7.5. Normativa de âmbito da indústria para telecomunicações (IEEE).
7.6. Outra normativa de possível aplicação.
1. Introdução.
Esta guia recolhe as especificações necessárias para a normalização do processo de desenho, instalação e verificação da instalação de infra-estruturas de telecomunicações em edifícios e locais em que desenvolvem a sua actividade a Administração geral e as entidades Instrumentais do sector público autonómico da Galiza.
Define-se o sistema de telecomunicações de um imóvel como o conjunto de elementos e meios próprios que proporcionam serviços de telecomunicações às pessoas utentes, dispositivos e aplicações dentro do complexo. O sistema de telecomunicações constrói-se sobre a infra-estrutura de telecomunicações.
As infra-estruturas de telecomunicações objecto de regulação nesta guia caracterizam-se pelo seu carácter perdurável no tempo e relação específica com o imóvel. Fica fora do âmbito desta guia a especificação de elementos que, ainda sendo integrantes do sistema de telecomunicações, têm um carácter menos permanente, e que geralmente se correspondem com os elementos activos das redes de telecomunicações (conmutadores e encamiñadores de rede, pontos de acesso sem fios etc.).
Em caso que dentro do projecto se deseje incluir este tipo elementos, os modelos e tecnologias que se empregarão deverão ser compatíveis com as infra-estruturas corporativas já despregadas, para o que deverão contar com a aprovação do correspondente órgão competente em matéria de telecomunicações, que determinará a sua compatibilidade com a infra-estrutura corporativa existente.
As infra-estruturas de telecomunicações mínimas que deverão estar presentes em todo o edifício dentro do âmbito da sua aplicação incluirão os seguintes elementos:
a) Recintos adequados para o alojamento dos elementos que conformam os nodos do sistema de telecomunicações do edifício ou local.
b) Canalizações convenientemente dimensionadas para comunicar os recintos entre sim, entre estes e as tomadas de telecomunicações do interior do edifício e com as redes públicas dos operadores de telecomunicações.
c) Os meios de transmissão empregados para distribuir os sinais de telecomunicações.
Na secção 2. Critérios de desenho e dimensionamento das infra-estruturas de telecomunicações, realizam-se as descrições dos elementos integrantes das infra-estruturas de telecomunicações. Para maior claridade, estes elementos são divididos em diferentes sistemas. A sua presença poderá ser obrigatória ou opcional, segundo as características particulares de cada projecto.
Cada sistema de telecomunicações conta com uma secção dedicada em que se estabelecem considerações gerais de desenho de sistemas e directrizes para o seu dimensionamento.
Pelo seu carácter transversal, tanto as prescrições de materiais como as condições dos trabalhos de instalação são detalhadas em secções externas às epígrafes de sistemas. Deste modo, dentro de cada sistema estabelecem-se unicamente as particularizacións, deixando o detalhe dos requisitos nas secções gerais.
Na secção 3. Especificações técnicas dos elementos das infra-estruturas, especificam-se as características mínimas que deverão cumprir os materiais e elementos que se empregarão na instalação.
Na secção 4, Requisitos de instalação, e também com carácter geral, recolhem-se directrizes sobre as condições mínimas da execução dos trabalhos de instalação, assim como os requisitos mínimos que deverão cumprir as empresas instaladoras. Inclui-se uma epígrafe que especifica a etiquetaxe e nomenclatura normalizada dos elementos integrantes dos sistemas.
A secção 5, Procedimentos de verificação, estabelece as medidas mínimas que se deverão realizar sobre as cablaxes instaladas para certificar os enlaces permanentes. Os resultados destas medidas deverão ser incorporados como parte da documentação final de obra.
A secção 6, Documentação técnica, indica o conteúdo do projecto de infra-estrutura de comunicações (PIC) e a documentação final necessária que se achegará uma vez realizada a instalação.
Por último, a secção 7, Normativa aplicável, inclui uma lista não exaustiva de normas e standard aplicável aos elementos e labores recolhidos nesta guia, sem prejuízo da aplicação de normativas adicionais segundo a legislação vigente.
1.1. Particularizacións.
Certas localizações terão um carácter especialmente exixente no que diz respeito aos requisitos de disponibilidade do serviço de telecomunicações. Neste tipo de edifícios aplicarão as considerações descritas neste documento como «Considerações especiais para edifícios estratégicos».
Por defeito, e sem prejuízo das considerações especiais de cada projecto, terão a consideração de edifícios estratégicos os hospitais, os centros integrais da saúde (CIS), as centrais de emergências e os julgados.
Por outra parte, os edifícios que tenham limitações estruturais ou funcional poderão ter uns requisitos mínimos menos exixentes que os indicados a nível geral, sempre que se justifique convenientemente. Nestes edifícios poderão ser aplicável as considerações descritas neste documento como «Considerações especiais para pequenas dependências».
A classificação de um edifício como pequena dependência deverá estar justificada considerando sempre as suas dimensões, a sua função e a tipoloxía e volume de pessoas utentes às cales se lhes terá que proporcionar serviço.
Em todo o caso, quando algum requisito desta guia não se possa cumprir por particularidades especiais de um edifício, poderão propor-se alternativas viáveis, devidamente justificadas, que devem ser aprovadas pelo órgão de telecomunicações competente.
1.2. Glossário de termos.
A seguir inclui-se uma lista de termos utilizados ao longo desta guia:
Armario: Estrutura metálica que contém um bastidor de 19 polegadas (48,26 cm) para albergar equipamento.
Armario de telecomunicações: armario destinado a albergar equipamentos de telecomunicações, como painéis de parcheo, electrónica de rede etc. Adopta ser mais ancho para permitir a correcta instalação da cablaxe que contém.
Bandexa: material de instalação constituído por um perfil, de paredes perforadas ou sem perforar, destinado a suportar cabos e aberto na sua parte superior.
Bastidor: é a estrutura vertical principal que se encarrega de suster e dotar de capacidade de ónus o armario de telecomunicações.
Cabo: conjunto constituído por um ou vários motoristas isolados, o seu eventual revestimento individual, a eventual protecção do conjunto, o ou os eventuais revestimentos de protecção que se disponham. Pode ter, ademais, um ou vários motoristas não isolados.
Canal protector: material de instalação constituído por um perfil, de paredes cheias ou perforadas, destinado a conter motoristas e outros componentes eléctricos e fechado por uma tampa desmontable.
Conector: conjunto destinado a conectar um cabo a um aparelho. A conexão pode ser eléctrica ou óptica.
Conector dúplex: conector duplo geralmente utilizado em conexões de fibra óptica.
Conector RJ45: é uma interface física comummente utilizada para conectar redes de computadoras com cablaxe estruturada. Possui oito pins ou conexões eléctricas, que normalmente se usam como extremos de cabos de quatro pares trenzados.
Enlace: em telecomunicações, é o meio de conexão entre dois pontos com o propósito de transmitir e receber informação.
Enlace dúplex: o enlace em que as comunicações se realizam em ambas as duas direcções simultaneamente.
Enlaces permanentes: são os enlaces que fazem parte da infra-estrutura que permanecem no tempo.
Elementos motoristas: todos aqueles que podem encontrar-se num edifício, aparelho etc. e que são susceptíveis de transferir uma tensão, tais como estruturas metálicas ou de formigón armado utilizadas na construção de edifícios (p.e. armaduras, painéis, carpintaría metálica etc.) canalizações metálicas de água, gás, calefacção etc. e os aparelhos não eléctricos conectados a elas, se a união constitui uma conexão eléctrica (p.e. radiadores, cocinhas etc.), chãos e paredes motoristas.
Envolvente: elemento que assegura a protecção dos materiais contra verdadeiras influências externas e a protecção, em qualquer direcção, ante contactos directos.
Ethernet: é um standard de redes de área local para ordenadores. Ethernet tomou-se como base para a redacção do standard internacional IEEE 802.3.
Instalação eléctrica: conjunto de aparelhos e de circuitos associados, em previsão de um fim particular: produção, conversão, transformação, transmissão, distribuição ou utilização da energia eléctrica.
Instalação de posta à terra: conjunto de conexões e dispositivos necessários para pôr à terra, individual ou colectivamente, um aparelho ou uma instalação.
Interruptor magnetotérmico: aparelho de conexão que integra todos os dispositivos necessários para assegurar de forma coordenada mando, protecção contra sobrecargas e protecção contra curtocircuítos.
Interruptor diferencial: aparelho electromecánico ou associação de aparelhos destinados a provocar a abertura dos contactos quando a corrente diferencial alcança um valor dado.
Cabo de conexão: elemento de conexão entre um painel ou registro de tomadas e outro equipamento.
Painel de parcheo: elemento em que terminam os cabos do SCE, instalado geralmente num armario, para poder atribuir cada enlace a um porto da electrónica de rede ou de outro painel.
POE: alimentação eléctrica através do cabo ethernet. A electrónica de rede proporciona a energia eléctrica, que se transporta pelo cabo de rede, para um dispositivo preparado para alimentar pela conexão de rede de dados.
Registro de tomadas: registros que albergam os conectores RJ45 fêmea a que se conectam os dispositivos finais de telecomunicações. Pode conter também os enchufes eléctricos.
Regreteiro: conjunto de tomadas eléctricas montadas num mesmo bloco.
SAI: sistema de alimentação ininterrompida. Utilizado para proporcionar energia em caso de falha da rede eléctrica.
Terra: massa motorista da terra em que o potencial eléctrico em cada ponto se toma, convencionalmente, igual a zero.
Tomada de terra: eléctrodo, ou conjunto de eléctrodos, em contacto com o chão e que assegura a conexão eléctrica com este.
Tomadas finais de telecomunicações: são os pontos onde se conectam os equipamentos que necessitam aceder aos diferentes serviços que proporciona a rede de telecomunicações.
U: unidade de armario. É cada uma das divisões em que se divide a vertical de um armario. Uma U equivale a 1,75 polegadas (4,445 cm) de alto.
2 Critérios de desenho e dimensionamento das infra-estruturas de telecomunicações.
As infra-estruturas de telecomunicações podem-se dividir em diferentes sistemas provedores de serviços de telecomunicações. A separação em sistemas permite o tratamento diferencial das características e requisitos de cada um deles segundo o serviço que se pretende oferecer.

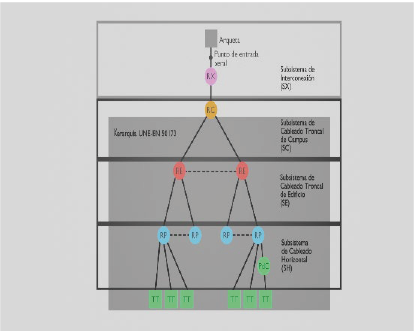

O sistema de cablaxe estruturada (SCE) proporciona o serviço de transmissão de dados e voz. Divide-se em quatro subsistemas xerárquicos: subsistema de interconexión com provedores (SX), subsistema troncal de campus (SC), subsistema troncal de edifício (SE) e subsistema horizontal (SH).
Sobre o sistema de cablaxe estruturada poder-se-ão implementar outros serviços, entre os que se encontram os seguintes:
• Sistema de redes de acesso sem fios (SRAI): esta tecnologia permitirá o acesso à rede de dados mediante tecnologias sem fios. Instalar-se-á quando se solicite.
• Sistema inteligente de segurança e controlo (SISC): esta tecnologia proporciona a infra-estrutura para o despregamento de sistemas de segurança e controlo, como são a videovixilancia e o controlo de acesso. Este sistema deverá estar presente sempre (videoporteiros de controlo de acesso aos recintos de telecomunicações), ainda que o seu alcance ficará determinado pelas circunstâncias particulares do projecto.
• Sistema inteligente de automatização (SIA): esta tecnologia dotará os imóveis da infra-estrutura precisa para o despregamento de sistemas domóticos. Instalar-se-á quando se solicite.
O sistema de cablaxe não estruturada incluirá, entre outros, o sistema de distribuição de sinais de radiodifusión sonora e televisão (R/TV) e os sistemas de redes de telefonia móvel (SRTM). Ainda que estes sistemas não estarão sempre presentes, sim deverão seguir uma série de requisitos e recomendações.
O sistema de instalação eléctrica dedicada (SIED) proporciona a alimentação eléctrica para o equipamento de telecomunicações. Este sistema estará sempre presente.
O sistema de suporte e distribuição proporciona o espaço para canalizar e registar toda a cablaxe necessária e poder instalar os equipamentos da infra-estrutura de telecomunicações.
As circunstâncias particulares de cada projecto determinarão o alcance dos sistemas de telecomunicações, assim como a necessidade da implementación dos sistemas não assinalados como obrigatórios. Para isso ter-se-ão em conta todos os factores definitorios do projecto, como os condicionante estruturais do imóvel, a função prevista para as dependências ou o tipo de pessoas utentes às cales se lhes deverá dar serviço. Em qualquer caso, será preciso que na documentação do projecto se subministre a suficiente informação para poder avaliar a adequação do desenho e dimensionamento da solução com os requisitos estabelecidos.
Como norma geral, todos os sistemas deverão cumprir uma série de requisitos no relativo aos seguintes aspectos:
• Desenho e dimensionamento.
• Componentes.
• Materiais.
• Instalação.
Nas seguintes epígrafes desta secção concretizam-se os aspectos particulares de cada sistema e tecnologia. Pela sua extensão e o seu carácter transversal, as duas últimas epígrafes tratam nas secções 3, Especificações técnicas dos elementos das infra-estruturas, e 4, Requisitos de instalação, nas cales se descreve exaustivamente o detalhe das características mínimas exixir.
2.1 Sistema de cablaxe estruturada (SCE).
Define-se o sistema de cablaxe estruturada (em diante, SCE) como o conjunto de elementos pasivos, entre os que se incluem os cabos, conectores, canalizações e suportes, que permitem estabelecer uma infra-estrutura de telecomunicações para a transmissão de dados e voz dentro de um edifício.
Nas seguintes secções deste capítulo detalham-se as características necessárias que deverão cumprir os componentes e elementos pasivos do sistema de cablaxe estruturada, para poder realizar o seu desenho e dimensionamento.
Será necessário satisfazer as seguintes condições:
a) O SCE permitirá a integração dos serviços informáticos e telemático instalados, em vias de instalação ou especificação, assim como outros serviços futuros, independentemente da tecnologia e sistema de processado de sinais que possam aparecer, de acordo com os standard para transmissão de dados, voz e informação em geral.
b) Contará com a adequada flexibilidade e modularidade ante futuras modificações e ampliações.
c) Permitirá uma gestão e administração integrada e centralizada.
d) Cumprirá com a normativa reconhecida que garanta uns níveis de qualidade de materiais e instalação.
e) Todos os materiais que se instalem deverão cumprir com as condições harmonizadas para a comercialização de produtos de construção e possuir marcación CE.
2.1.1. Estrutura do SCE.
O SCE deverá apresentar uma topoloxía xerárquica, tal e como se descreve na norma de referência UNE-EM 50173 Tecnologias da informação-sistemas de cablaxe genérica. Adicionalmente ao descrito nesta norma, nesta guia acrescenta-se um nível adicional para incluir a conexão com o sistema encarregado da interconexión com os sistemas operadores de telecomunicações descrito na epígrafe anterior.
O seguinte esquema mostra os subsistemas que formam o sistema de cablaxe estruturada.
Deste modo, o sistema de cablaxe que se instalará apresentará uma topoloxía física em estrela xerárquica com não mais de dois níveis de interconexión, e estará estruturado nos seguintes subsistemas:
• Subsistema de interconexión com provedores (SX).
• Subsistema troncal de campus (SC).
• Subsistema vertical ou troncal de edifício (SE).
• Subsistema de cablaxe horizontal (SH).
Não todos os subsistemas descritos têm que estar presentes no projecto de cablaxe estruturada. As normas gerais para determinar a necessidade de um subsistema são as seguintes:
|
Sistema |
Código |
Presença |
Critério de inclusão |
|
Subsistema de interconexión com provedores |
SX |
Sempre |
|
|
Subsistema troncal de campus |
SC |
Opcional |
Complexos de mais de um edifício |
|
Subsistema vertical ou troncal de edifício |
SE |
Opcional |
Edifícios com mais de um repartidor de planta |
|
Subsistema de cablaxe horizontal |
SH |
Sempre |
Cada um dos subsistemas está delimitado pelos elementos repartidores, que sempre deverão estar aloxados em recintos de telecomunicações. Desta forma:
• O repartidor de planta (RP) considera-se parte do subsistema horizontal e conecta o SH com o subsistema presente hierarquicamente superior, que tipicamente será o subsistema vertical.
• O repartidor de edifício (RE) considera-se parte do subsistema vertical ou troncal de edifício e conecta o SE com o subsistema presente hierarquicamente superior, que será o subsistema troncal de campus ou, se este não existe, o sistema de interconexión com provedores.
• O repartidor de campus (RC) considera-se parte do subsistema troncal de campus e conecta o SC com o subsistema de interconexión com provedores.
• O repartidor de interconexión (RX) considera-se parte do sistema de interconexión com provedores e conecta o complexo com a rede do provedor de serviços de telecomunicações.
A determinação dos tipos de repartidores é chave, ao actuar como elementos de transição entre os diferentes subsistemas. Portanto, a sua existência determina a necessidade da existência de subsistemas diferenciados.
Os repartidores são funcionalidades do sistema de telecomunicações que se implementan em armarios de comunicações, que sempre deverão estar aloxados nos denominados «recintos de telecomunicações».
Como norma geral, dever-se-ão adoptar os seguintes critérios de desenho:
• O repartidor de interconexión (RX) sempre estará presente. O RX conectará mediante o sistema de interconexión com o RC, com o RE se não existe RC ou com o RP em caso de não existirem os dois anteriores.
• Existirá um repartidor de campus (RC) quando se preveja a existência de mais de um edifício. No caso de existir o RC, todos os RE se conectarão directamente ao RC mediante o subsistema troncal de campus.
• Existirá um repartidor de edifício (RE) em cada edifício do complexo. O RE será o ponto de conexão do conjunto dos RP de um edifício mediante o subsistema troncal de edifício. Se só existe um RP no edifício, não será necessário o RE.
• Existirão os repartidores de planta (RP) precisos para proporcionar serviço a todas as plantas funcional do edifício. Desde o RP partem os enlaces até as tomas finais de telecomunicações. Entre o repartidor de planta e a tomada final poder-se-á instalar, opcionalmente, um ponto de consolidação (PdC).
|
Repartidor |
Código |
Presença |
Critério geral de inclusão |
|
Interconexión |
RX |
Sempre |
1 por acometida de provedor de serviço. |
|
Campus |
RC |
Condicionado |
≥ 2 edifícios. |
|
Edifício |
RE |
Condicionado |
Ao menos um por edifício (dois em edifícios estratégicos), sempre que exista mais de um repartidor de planta no edifício. |
|
Planta |
RP |
Sempre (explícita ou por asimilación) |
Suficientes para proporcionar serviço a todas as plantas funcional do edifício dentro dos máximos comprimentos definidos pela norma. |
2.1.2. Subsistema de interconexión com provedores (SX).
O subsistema de interconexión com provedores de serviço suporta as instalações (acometida, cablaxe, equipamento etc.) dos operadores de telecomunicações e inclui a infra-estrutura precisa para interconectar a rede do operador com a rede do complexo. Este sistema é o encarregado de conduzir, até o repartidor de interconexión, a cablaxe de cada um dos provedores desde o ponto de entrada que estes tenham para o edifício, assim como de albergar o equipamento de cliente que possibilita o acesso aos serviços de telecomunicações.
O complexo deverá ter garantido o acesso ao serviço de transmissão de voz e dados. Por isso será necessário solicitar informação ao órgão de telecomunicações competente sobre a cobertura do serviço do operador correspondente.
O operador pode prover o acesso à sua rede mediante meios de transmissão guiados (cabo) ou médios de transmissão não guiados (bucle sem fios, satélite, radioenlace etc.). Tipicamente, o acesso dos operadores de cabo realizará pela parte inferior do edifício, enquanto que os operadores de redes sem fios realizarão a acometida pela parte superior do edifício.
A forma em que os operadores prestarão o serviço de telecomunicações será sempre validar e aprovada pelo órgão de telecomunicações competente.
Em todo o caso, o subsistema proporcionará a infra-estrutura de conexão precisa para conectar a rede do operador com o repartidor de interconexión. Em geral, esta infra-estrutura inclui ao menos os seguintes elementos:
a) A arqueta de entrada, que permite estabelecer mediante um enlace a conexão do sistema de cablaxe do complexo com as redes dos diferentes provedores de serviços de telecomunicações.
Esta arqueta é substituída pela antena de captação na coberta ou fachada do edifício no caso de enlaces sem fios, ou pelo registro de entrada na fachada no caso de enlaces aéreos.
b) A canalização de entrada desde a arqueta de entrada, ou a coberta do edifício, até o repartidor de interconexión (RX).
– A canalização exterior permite estabelecer a conexão da arqueta de entrada com o ponto de entrada geral ao complexo.
– A canalização de enlace conecta o ponto de entrada geral ao complexo, com o repartidor de interconexión (RX). No caso de acometida superior, esta conecta o registro de entrada em fachada ou coberta até o repartidor de interconexión (RX).
c) O repartidor de interconexión (RX), prové o espaço preciso para aloxar os equipamentos de cliente que precisarão os provedores dos serviços de telecomunicações.
Para o acesso dos operadores que realizem a acometida pelo inferior do imóvel, o subsistema de interconexión com provedores incluirá os elementos de comunicações que abarcam desde a arqueta de entrada no limite do complexo até o repartidor de interconexión (RX).
Deverá contactar com o órgão de telecomunicações competente para a coordinação do acesso dos operadores de serviço às arquetas de telecomunicações ou registros exteriores do edifício.
Para o acesso dos operadores que realizem a acometida pela parte superior do imóvel, o subsistema de interconexión com provedores incluirá as instalações que conectam o repartidor de interconexión com os sistemas de captação situados na coberta ou fachada do edifício.
Para o desenho do sistema de interconexión serão complementares as considerações descritas no anexo III do Real decreto 346/2011, de 11 de março, pelo que se aprova o Regulamento regulador das infra-estruturas comuns de telecomunicações para o acesso aos serviços de telecomunicação no interior das edificações (em diante, RD 346/2011) no que diz respeito à rede de alimentação nas epígrafes correspondentes a arqueta de entrada, canalização externa, ponto de entrada geral e canalização de enlace.
* Considerações especiais para edifícios estratégicos.
Nos denominados edifícios estratégicos será preciso que o provedor facilite ao menos dois sistemas de interconexión totalmente independentes, com percursos da canalização separados e serviço garantido através de duas centrais de operador diferentes.
* Recomendações.
As acometidas realizar-se-ão preferentemente pela parte inferior do imóvel e a acometida superior será a opção escolhida nos casos em que a acometida inferior não seja possível ou como médio de respaldo. Da mesma forma, a conexão com provedores realizar-se-á por meios guiados sempre que seja possível, excepto que, por razões de qualidade, redundancia, disponibilidade do serviço ou adaptações específicas às circunstâncias do imóvel, a opção sem fios resulte mais recomendable.
2.1.2.1. Acesso a redes de provedores mediante acometida inferior.
Esta acometida está formada pela arqueta de entrada e a canalização de entrada inferior.
A canalização de entrada inferior está formada pela canalização exterior, que parte da arqueta de entrada e chega ao registro de enlace, e a canalização de enlace, que parte do registro de enlace e chega ao repartidor de interconexión.
2.1.2.2. Acesso a redes de provedores mediante acometida superior.
A acometida superior empregará para o estabelecimento de radioenlaces, comunicações satélite, captação de R/TV, tendidos aéreos de cabo etc.
Esta acometida está formada pelo registro de enlace e a canalização de entrada superior.
A cablaxe dos elementos de captação de sinais situados na coberta ou fachada da edificação entrará no registro de enlace, através do correspondente pasamuros, e discorrerá pela canalização de entrada superior até o repartidor de interconexión no interior do recinto de telecomunicações.
É obrigatório que os sistemas captadores (mastro ou torre) estejam conectados à tomada de terra geral do edifício mediante um cabo de terra de 25 mm² de secção.
2.1.2.3. Requisitos do repartidor de interconexión (RX).
Ainda que o repartidor de interconexión (RX) se define como elemento funcional independente, poder-se-á implementar mediante unidades de armario (U) reservadas nos bastidores integrantes do repartidor de campus (RC) do complexo; do repartidor de edifício (RE) no caso em que o RC não esteja presente, ou do repartidor de planta (RP) no caso em que nenhum dos anteriores repartidores esteja presente.
Dentro do repartidor de interconexión, no mínimo, garantir-se-á a disponibilidade de uma bandexa (preferentemente extraíble) e 4 unidades de armario para aloxar os equipamentos activos de operador e as suficientes tomadas de alimentação para servir a estes equipamentos.
* Considerações especiais para edifícios estratégicos.
Em edifícios estratégicos existirão dois RX independentes, preferentemente em recintos de telecomunicações diferentes, para cada um dos sistemas de interconexión com operadores.
* Considerações especiais para pequenas dependências.
Neste tipo de dependências não será preciso reservar mais de 2 unidades de armario.
2.1.3. Subsistema troncal de campus (SC).
O subsistema troncal de campus existe no caso dos complexos formados por mais de um edifício. A sua função é a conexão destes edifícios. Este subsistema fica delimitado pelo repartidor de campus e pelos repartidores presentes em cada edifício (RE ou RP).
O subsistema troncal de campus inclui:
a) A cablaxe do subsistema troncal, que une o repartidor de campus com os repartidores presentes em cada edifício, e as canalizações pelas que discorre esta cablaxe.
b) O repartidor de campus, do qual parte a cablaxe do subsistema troncal de campus.
c) A terminação mecânica dos cabos do subsistema de troncal de campus, tanto no repartidor de campus como nos repartidores de edifício (ou repartidores de planta, em caso que estes últimos não estivessem presentes).
A cablaxe troncal de campus pode proporcionar conexão directa entre os repartidores de edifício. Quando exista, deve empregar-se como rota de segurança e de modo acrescentado ao estabelecido para a topoloxía xerárquica básica. A topoloxía da rede de campus deve contar com a aprovação do órgão competente em matéria de telecomunicações.
O subsistema de campus estará composto principalmente por dois tipos de cabos: fibra óptica e, nos casos em que se despreguem linhas de voz analóxicas, mangueira de cabo multipar de cobre. A eleição do tipo de cabo e a quantidade de pares que se utilizará dependerá dos serviços existentes e futuros previstos segundo se indica nos critérios de dimensionamento.
Actualmente, o serviço telefónico presta-se utilizando telefonia IP, pelo que as linhas de voz analóxicas só se instalarão em casos excepcionais ou em actuações onde se deseje conservar este serviço.
A cablaxe, tanto da fibra óptica como do cabo multipar, deverá estar sempre terminada em painéis de parcheo nos armarios de telecomunicações.
* Considerações especiais para edifícios estratégicos.
A cablaxe do sistema troncal de campus deverá estar redundada, com canalizações independentes e seguindo caminhos separados.
Cada um destes traçados redundantes rematará no seu RC correspondente. Estes RC podem-se implementar no mesmo armario ou em armarios separados, sempre em bandexas diferentes. No caso de armarios separados, estes deverão estar enlaçados com o mesmo tipo de cablaxe troncal de campus.
2.1.3.1. Requisitos do repartidor de campus (RC).
Nos casos em que o repartidor de campus esteja presente, implementarase num armario, que poderá aloxar também os repartidores de interconexión, de edifício e de planta.
Dentro do repartidor de campus, no mínimo garantir-se-á a disponibilidade de 2 unidades de armario para aloxar uma bandexa de fibra e o seu correspondente pasafíos.
* Considerações especiais para edifícios estratégicos.
A cablaxe redundante do sistema troncal de campus terminará nos seus RC correspondentes. Se se implementan no mesmo armario será preciso reservar um mínimo de 4 unidades de armario para duas bandexas de fibra e os seus correspondentes pasafíos.
2.1.3.2. Fibra óptica.
Utilizar-se-á fibra óptica para suportar os serviços de comunicações entre edifícios. Instalar-se-ão mangueiras de, ao menos, 6 pares (12 fibras), para cada enlace entre RC e RE. A fibra terminará sempre em painel.
Utilizar-se-á o mesmo tipo de fibra em todo o complexo. Se todos os enlaces têm um comprimento menor de 400 m, empregar-se-á fibra multimodo, e se algum destes enlaces supera esse comprimento, empregar-se-á fibra monomodo. Em todo o caso, a eleição do tipo de fibra deverá ser aprovada pelo órgão competente em matéria de telecomunicações.
Por cada par de fibras instalado terão que subministrar-se dois cabos de conexão dúplex de 2 metros de fibra LC/PC-LC/PC e duas etiquetas brida (ou sistema de etiquetas aprovado) por cabo de conexão. Em todo o caso, o comprimento e os conectores deverão adaptar-se às particularidades de cada instalação.
É preciso prever um crescimento de ao menos um 50 % a respeito da quantidade de cabos necessários inicialmente.
2.1.4. Subsistema troncal de edifício (SE).
A função do subsistema vertical ou troncal é prover a interconexión entre os repartidores do edifício e os repartidores de planta, pelo qual a sua existência está condicionar pela presença do repartidor de edifício. Como norma geral, será preciso um repartidor de edifício quando seja necessário conectar vários repartidores de planta dentro do mesmo edifício.
Quando está presente, o subsistema inclui:
a) A cablaxe do subsistema (denominada cablaxe vertical), e as canalizações pelas que discorre esta cablaxe.
b) O repartidor de edifício, do qual parte a topoloxía em estrela da cablaxe vertical.
c) A terminação mecânica dos cabos da vertical do edifício, incluindo as conexões tanto no repartidor de edifício (RE) como nos repartidores de planta (RP) junto com os cabos de conexão de parcheo e/ou pontes no repartidor de edifício.
A cablaxe vertical pode proporcionar conexão directa entre repartidores de planta. Quando exista deve de empregar-se como rota de segurança e de modo acrescentado ao estabelecido para a topoloxía xerárquica básica.
O subsistema vertical estará composto principalmente por dois tipos de cabos: fibra óptica e, nos casos em que se despreguem linhas de voz analóxicas, mangueira de cabo multipar de cobre. A eleição do tipo de cabo e a quantidade de pares que se utilizará dependerá dos serviços existentes e futuros previstos segundo se indica nos critérios de dimensionamento.
A cablaxe, tanto da fibra óptica como do cabo multipar, deverá rematar sempre em painéis de parcheo nos armarios de comunicações.
* Considerações especiais para edifícios estratégicos.
A cablaxe do sistema troncal de edifício deverá estar redundada e deverá utilizar canalizações independentes por caminhos separados.
Nesta situação, existirá um repartidor de edifício principal e um repartidor de edifício de respaldo, nos quais terminarão respectivamente as troncais principal e de respaldo. Estes repartidores poder-se-ão implementar dentro do mesmo armario ou em armarios independentes; neste último caso, os armarios principal e de respaldo deverão estar unidos mediante mangueira de fibra multimodo.
Cada troncal (principal e respaldo) terminará numa bandexa independente dentro de um armario de comunicações, no qual se implementarán de forma individual os requisitos indicados para cada um dos repartidores de edifício.
* Recomendações.
O despregamento dos serviços de telefonia realizar-se-á preferivelmente em tecnologias baseadas em protocolos IP, e a cablaxe utilizada para o serviço de voz será comum com o serviço de transmissão de dados. Por esta razão, a utilização da cablaxe multipar evitar-se-á quando seja possível, já que será precisa unicamente para os serviços de voz de telefonia analóxica tradicional.
2.1.4.1. Repartidor de edifício (RE).
Ainda que o repartidor de edifício se define como elemento funcional independente, poderá ser implementado mediante unidades de armario (U) reservadas nos bastidores de um dos repartidores de planta do edifício. Excepto nos casos em que se implemente redundancia de troncais, não poderá existir mais de um RE em cada edifício.
Cada armario de cablaxe de planta estará enlaçado com o armario de cablaxe do repartidor de edifício empregando, no mínimo, um enlace de uma mangueira de 12 fibras ópticas multimodo, e nos casos em que esteja presente a cablaxe multipar, uma mangueira multipar.
Para o repartidor de edifício devem-se reservar 2 unidades de armario, para aloxar uma bandexa de fibra óptica e o seu correspondente pasafíos, e outras 2 unidades de armario adicionais para o alojamento da electrónica de rede, junto com as correspondentes tomadas de alimentação precisas para dar serviço. Esta reserva deverá aumentar-se se o número fibras dos enlaces com os RP supera a capacidade do painel.
Nos despregamentos em que se realize instalação de mangueira multipar, será precisa também a reserva de 2 unidades de armario por cada 50 tomadas de voz, para aloxar uma bandexa de pares de cobre e o seu correspondente pasafíos.
Em sistemas redundados será preciso considerar as bandexas de conexão entre as rotas principais e as rotas de respaldo, de forma que cada enlace possa ser seleccionado entre a opção principal e a de respaldo de maneira individual.
2.1.4.2. Fibra óptica.
A fibra óptica utilizar-se-á nos tendidos troncais para unir o armario em que se encontra o repartidor de edifício com os armarios em que estão os repartidores de planta. Instalar-se-ão mangueiras de, ao menos, 6 pares (12 fibras) por cada um deles. A fibra deve terminar sempre em painel.
Nos casos em que o mesmo armario contém o RE e o RP, ou bem estão em dois armarios juntos, o enlace RE-RP poderá fazer-se mediante cabos de conexão de fibra.
Utilizar-se-á o mesmo tipo de fibra em todo o complexo. Se todos os enlaces têm um comprimento menor de 400 m, empregar-se-á fibra multimodo e se algum destes enlaces supera esse comprimento, empregar-se-á fibra monomodo. Em todo o caso, a eleição do tipo de fibra deverá ser aprovada pelo órgão competente em matéria de telecomunicações.
Por cada par de fibras instalado terão que subministrar-se dois cabos de conexão de 2 metros de fibra LC/PC-LC/PC e duas etiquetas brida por cabo de conexão ou sistema de etiquetas aprovado pelo correspondente órgão competente em matéria de telecomunicações. Em todo o caso, o comprimento e os conectores deverá adaptar-se às particularidades de cada instalação.
É preciso prever um crescimento de, ao menos, um 50 % a respeito da quantidade de cabos necessários inicialmente.
2.1.4.3. Cablaxe multipar.
A cablaxe multipar utilizar-se-á no subsistema troncal de edifício para a distribuição de extensões telefónicas. Este tipo de cablaxe está em desuso e não se deve utilizar em ampliações ou instalações novas sem a autorização do órgão competente em matéria de telecomunicações.
Quando o centro tenha implementada uma solução de serviços telefónicos não IP, deve-se dispor de cabos de cobre, a razão de um par por cada serviço telefónico (interno, fax etc.). Para serviços especiais como telefones híbridos requerem-se 2 pares por cada um destes telefones.
É preciso prever um crescimento de ao menos um 50 % a respeito da quantidade de cabos necessários inicialmente.
2.1.5. Subsistema horizontal (SH).
O subsistema horizontal é a parte da cablaxe de telecomunicações que conecta os repartidores de planta com as tomadas finais de telecomunicações.
Há que ter em conta que a cablaxe horizontal também deve proporcionar conectividade a sistemas que fã uso dos serviços da rede de dados, como a telefonia, a infra-estrutura wifi (SRAI), sistemas de videovixilancia baseados em IP (SISC) etc. Esta consideração é relevante à hora de situar as tomadas finais de telecomunicações.
Em qualquer caso, a cablaxe de distribuição horizontal deve seguir uma topoloxía do tipo estrela, com o centro no repartidor de planta situado num recinto de comunicações e os extremos em cada uma das tomadas finais. Habitualmente esta cablaxe implementarase mediante cabo de cobre de quatro pares trenzados.
Este subsistema inclui:
a) A cablaxe do subsistema (denominada cablaxe horizontal) e as canalizações pelas que discorre esta cablaxe.
b) O conjunto dos repartidores de planta, dos cales parte a topoloxía em estrela da cablaxe horizontal em cada planta.
c) Os conectores, tanto no repartidor de planta (RP) como nas tomadas finais de comunicações.
d) Opcionalmente, poder-se-á utilizar um único ponto de consolidação por enlace.
Seguindo as indicações da norma EM/UNE 50174, na cablaxe horizontal aplicam-se restrições a nível de enlace permanente e canal.
O enlace permanente está composto pelo conector fêmea do painel de conexões, o cabo até a toma e o conector da tomada. Opcionalmente, também inclui um ponto de consolidação. O comprimento máximo do cabo num enlace permanente não poderá superar nunca os 90 metros.
O canal é a parte de cablaxe que inclui o enlace permanente e os cabos de conexão, tanto no extremo do armario de telecomunicações como no extremo do posto de trabalho. A distância máxima permitida do canal é de 100 metros.
Em geral, os cabos de conexão não devem superar os 10 metros em conjunto. Se a solução projectada necessita cabos de conexão demais comprimento, o enlace permanente deverá reduzir-se para que o canal nunca supere o seu comprimento máximo.
2.1.5.1. Repartidores de planta (RP).
Para o cálculo do número de RP seguir-se-ão os seguintes critérios:
a) A situação será preferentemente próxima à vertical do edifício, dando prioridade às localizações centradas dentro da planta. A posição, se é possível, será a mesma em todas as plantas.
b) Como norma geral, tentar-se-á minimizar o número de repartidores de planta, sempre garantindo que o enlace permanente com a tomada de telecomunicações não exceda o máximo comprimento permitido e que seja possível a instalação de tomadas de telecomunicações em qualquer ponto do imóvel apto para o trabalho, ainda que no desenho não se inclua a sua instalação. É dizer, qualquer ponto do edifício não deverá encontrar-se nunca a uma distância maior de 90 m de um RP. Poder-se-ão excluir desta restrição as áreas que se justifiquem como não aptas para o trabalho, nem se considerem susceptíveis do despregamento de tecnologias adicionais.
c) Permitir-se-á que um RP sirva a mais de uma planta, sempre que se garanta que não se excede o comprimento máximo do enlace permanente.
d) Para o cálculo do número de unidades de armario necessárias para o repartidor de planta seguir-se-ão os seguintes critérios:
– Se é necessário o enlace com o repartidor de edifício ou de campus, haverá que reservar 2 unidades de armario para o painel de fibra e outra para o seu pasafíos.
– 2 unidades de armario para cada 24 tomadas de dados, uma para um painel de cobre e outra para o seu pasafíos.
– 2 unidades de armario para cada 50 extensões (ou fracção) de telefonia analóxica, uma para um painel e outra para o seu pasafíos.
– Ao menos, 2 unidades de armario para cada 24 tomadas de dados (ou fracção), uma para o conmutador de planta e outra para o seu pasafíos.
– As unidades necessárias para as correspondentes tomadas de alimentação para dar serviço aos conmutadores de planta.
Para maior claridade, a seguir mostram-se alguns exemplos de aplicação destas regras. Como se explicará mais adiante, em geral os repartidores não requerem de alojamento dedicado, senão que podem partilhar recursos entre eles.
Exemplo 1.
Projecto de um único edifício isolado com plantas alcanzables em 90 m desde o RP de uma planta adjacente.
• Directrizes gerais: • Simplificação de desenho:
O RP da planta inferior serve às tomadas da planta superior. Com um único RP no edifício, não é precisa a existência de um RE.

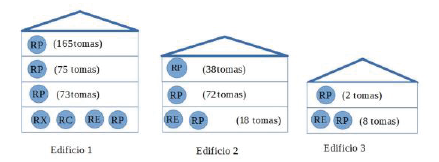

Exemplo 2.
Projecto de 3 edifícios. As plantas do edifício 1 são de um tamanho tal que um repartidor de planta permite o acesso a qualquer ponto de uma planta adjacente com uma distância menor a 90 m; as plantas do edifício 2 são muito amplas; as plantas do edifício 3 têm uma pequena superfície.
• Directrizes gerais:
• Simplificação de desenho:
Edifício 1: as tomadas das duas plantas podem-se alcançar desde os RP situados nas plantas adjacentes sem superar o limite dos 90 metros.
Edifício 2: cada planta precisa de um RP.
Edifício 3: as plantas são alcanzables na categoria de 90 m desde o RP da planta inferior. Com um único RP neste edifício, não é necessária a existência de um RE.
2.1.5.2. Ponto de consolidação (PdC).
O ponto de consolidação é um ponto intermédio na cablaxe horizontal entre o RP e a tomada final. Consiste num registro com um painel, espelho do existente no RP, que divide o enlace permanente em dois trechos: um fixo (entre RP e o PdC) e outro que se pode modificar com o tempo (entre o PdC e a tomada final). Isto achega maior flexibilidade em zonas em que a posição das tomadas não está definida em pontos fixos ou é cambiante no tempo, permitindo mudanças mediante a modificação do último trecho unicamente.
A utilização de PdC só está indicada em casos especiais e deve estar autorizada pelo órgão competente em matéria de telecomunicações. Recomenda-se a utilização da rede wifi quando seja possível.
No PdC só poderá haver elementos pasivos e fará sentido quando o trecho desde o RP a PdC tenha um comprimento considerável. O comprimento total do enlace permanente deve ser sempre menor de 90 m.
O primeiro caso de uso de um PdC é quando o número de cabos que chegam ao PdC desde o RP é o mesmo que o número de cabos que saem do PdC às tomadas finais. Isto permite mudar estes últimos trechos em caso necessário sem afectar os trechos fixos, poupando custos.
O segundo caso de uso é quando o número de cabos que saem do PdC para as tomadas finais é superior aos cabos que lhe chegam desde o RP. Neste caso, só estarão em uso tantas tomadas finais como cabos cheguem desde o RP, servindo o PdC para seleccionar que tomadas estão em uso. Isto permite cablar uma zona com múltiplas tomadas das cales só se utilizará uma parte, podendo definir diferentes palcos mediante o parcheo no PdC.
As provas de verificação de cablaxe devem-se realizar para o enlace permanente completo (RP-toma final) para todas as tomadas finais, utilizando para isso todos os cabos da parte fixa (RP-PdC). Dever-se-á indicar na certificação a etiqueta da tomada e a do porto do ponto de consolidação a que está conectada.
2.1.5.3. Cabo de quatro pares trenzados.
O SCE dos centros terá que suportar a miúdo operações críticas, pelo que se requer que a solução empregada seja robusta e fiável em todo momento.
Todos estes factores conduzem a implementar uma solução de cablaxe de cobre em todos os elementos pasivos que formam o sistema de cablaxe estruturada de acordo com as seguintes características:
a) A distância máxima para o cabo de quatro pares trenzados de distribuição horizontal será de 90 metros, medida no percorrido do cabo, desde o conector de telecomunicações na tomada final até o painel de interconexión no armario de telecomunicações.
b) O tendido do cabo de quatro pares trenzados realizar-se-á sem uniões nem empalmes. Se se emprega um ponto de consolidação (PdC), isto será de aplicação até este ponto e desde este ponto até a toma final.
c) Os cabos de interconexión (cabos de conexão de parcheo e de utente), empregados nas áreas de trabalho e no armario de telecomunicações, devem ser de um comprimento tal que o canal não supere a distância de 100 metros de ponta a ponta».
d) Junto com cada tomada de comunicações instalada, independentemente do seu uso, a empresa subministrará um cabo de conexão de 2 metros e outro de 3 metros. Ademais, subministrar-se-ão duas etiquetas brida por cabo de conexão, etiquetas serigrafadas ou qualquer outro método de etiquetaxe aprovado pelo correspondente órgão competente em matéria de telecomunicações. Em todo o caso, o comprimento e os conectores deverão adaptar-se às particularidades de cada instalação.
2.1.5.4. Tomadas de telecomunicações (TT).
As tomadas de telecomunicações permitem o acesso aos serviços da rede às pessoas utentes e à infra-estrutura de outros subsistemas integrados dentro da rede de dados.
Como regra geral, instalar-se-á um registro de tomadas (caixa) que conterá as tomadas finais de telecomunicações (conectores RJ45 fêmea) e os enchufes de alimentação eléctrica necessários.
Para a realização de trabalhos de manutenção, uma vez vencido o prazo de garantia, dever-se-á subministrar ao órgão de telecomunicações competente o material necessário para a reparação do 5 % dos registros de tomadas instaladas. Em caso que se instalem vários tipos de registro, entregar-se-á o 5 % (ao menos uma unidade) de cada tipo.
2.1.5.4.1. Dimensionamento das tomadas.
Considerar-se-ão os seguintes critérios para dimensionar o número mínimo de tomadas necessárias:
a) Ao menos duas tomadas por cada pessoa utente prevista.
b) Ao menos duas tomadas por cada 10 m2 úteis ou fracção.
c) Ao menos três tomadas por gabinete.
d) Ao menos quatro tomadas na cabeceira de cada auditório ou similar.
e) Uma tomada para a conexão de equipamentos como impresoras, pontos de acesso wifi, câmaras, leitores de controlo de acesso etc.
2.1.6. Serviços sobre o sistema de cablaxe estruturada.
2.1.6.1. Sistema de rede de acesso sem fios (SRAI).
Os requisitos de infra-estrutura precisa para desenhar o sistema de rede de acesso sem fios estabelecerão mediante um estudo teórico de coberturas no qual se determinará a situação óptima das tomadas de telecomunicações dedicadas à conexão dos pontos de acesso wifi.
Estas tomadas de telecomunicações integrar-se-ão dentro do subsistema de cablaxe horizontal (SH) e aplicar-se-lhes-ão as considerações descritas para este subsistema, ademais das particularidades descritas a seguir.
A alimentação dos pontos de acesso integrantes desta infra-estrutura realizar-se-á normalmente por POE, pelo que, em geral, nas tomadas reservadas para infra-estrutura sem fios não será preciso proporcionar alimentação por rede eléctrica.
2.1.6.1.1. Requisitos de desenho e dimensionamento.
As tomadas de telecomunicações destinadas à conexão de pontos de acesso sem fios geralmente estarão situadas em localizações centrais dos espaços a que prestem serviço, assim como nas esquinas existentes ao longo do perímetro destes espaços. Situar-se-ão preferivelmente no teito para evitar obstáculos. Evitar-se-á qualquer obstáculo físico entre a antena e o equipamento do cliente para evitar a degradação do sinal de rádio. As paredes e placas produzirão as maiores atenuação de sinal, contudo, o mobiliario e outros obstáculos também afectarão a qualidade da recepção.
As tomadas de rede reservadas para a conexão dos pontos de acesso instalar-se-ão afastadas, no mínimo a 1 m de qualquer outro dispositivo que emita sinais electromagnéticas e qualquer outro equipamento eléctrico como iluminação fluorescente, telefones sem fios, ventiladores eléctricos, outros motores etc.
O estudo teórico de cobertura será crucial para dimensionar o número e situação das tomadas de telecomunicações precisas para cobrir os requisitos de conectividade sem fios, que incluirão tanto um nível de sinal aceitável como um número máximo de dispositivos por cada ponto de acesso. Isto é especialmente relevante em salas de aulas e auditórios, onde o despregamento de múltiplos pontos de acesso em canais não solapadas será o mecanismo utilizado para aumentar o ancho de banda disponível.
Como norma geral, o estudo garantirá que as zonas de cobertura wifi permitam a conexão de cada dispositivo a uma velocidade mínima de 36 Mbps e cada ponto de acesso não terá que suportar mais de 20 dispositivos activos de forma simultânea.
2.1.6.2. Sistemas inteligentes de segurança e controlo (SISC).
Os sistemas inteligentes de segurança e controlo (SISC) utilizarão, sempre que seja possível, as infra-estruturas de telecomunicações existentes no edifício. Para isso, apoiarão nos serviços do sistema de cablaxe estruturada para a transmissão de informação e para a alimentação dos dispositivos integrantes do sistema.
O sistema inteligente de segurança e controlo permitirá proteger o acesso a sistemas ou áreas do edifício restritos. No mínimo, o próprio sistema de cablaxe estruturada estará sempre protegido por um sistema de controlo de acesso específico, segundo se detalha no número 2.1.6.2.1. Controlo de acesso aos recintos de telecomunicações. A implementación de sistemas inteligentes de segurança e controlo destinados a proteger outras áreas ou recursos realizará mediante um desenho independente, baseado em tecnologias IP e alimentado mediante tecnologia POE.
No desenho deste sistema serão de aplicação as medidas recolhidas no Real decreto 57/2005, de 21 de janeiro, pelo que se estabelecem prescrições para o incremento da segurança do parque de elevadores existente (norma UNE-EM 81:2001), e no Decreto 44/2008, de 28 de fevereiro, pelo que se regulam os requisitos das empresas conservadoras de elevadores e se desenvolvem conceitos relativos ao grau de ocupação das habitações no âmbito da Comunidade Autónoma da Galiza.
2.1.6.2.1. Controlo de acesso aos recintos de telecomunicações.
Com objecto de evitar a manipulação dos sistemas de telecomunicações por parte de pessoal não autorizado, o acesso físico a estes sistemas deve estar controlado. Por defeito, instalará na entrada dos recintos de telecomunicações um sistema de pechadura electrónica e videoporteiro aprovado pelo órgão competente de telecomunicações, segundo o descrito no número 3.8 Características do videoporteiro.
Deve-se prever uma tomada de dados na entrada de cada recinto de telecomunicações, para a conexão do videoporteiro. O videoporteiro deve situar no lado da pechadura da porta, de forma que não se obstaculice a visualización do videoporteiro em nenhum momento. Esta cablaxe deve ter a canalização correspondente.
2.1.6.3. Sistemas inteligentes de automatização (SIA).
O desenho dos sistemas inteligentes de automatização (SIA), ou sistemas domóticos, fica fora do alcance desta guia, mas convém ressaltar que, no caso de estar presente, dever-se-á poder integrar com os sistemas de telecomunicações existentes no edifício e apoiar nos serviços de dados proporcionados pelo SCE.
2.2. Sistemas de cablaxe não estruturada.
Toda a cablaxe de telecomunicações não incluída no SCE fará parte dos sistemas de cablaxe não estruturada.
Estes sistemas poderão partilhar alguns dos recursos dos sistemas de cablaxe estruturada, como as canalizações ou os recintos de telecomunicações, sempre que os seus sinais não se interfiram. Não devem partilhar o mesmo armario nem circuito eléctrico com o sistema de cablaxe estruturada, já que se consideram instalações independentes.
Ainda que não é objecto desta guia, é necessário mencionar que todos estes sistemas cumprirão com a normativa vigente para cada um deles.
Detalham-se a seguir alguns destes sistemas, com alguma consideração que há que ter em conta.
2.2.1. Sistema de distribuição de sinais de radiodifusión sonora e televisão (R/TV).
O sistema de distribuição de radiodifusión sonora e televisão (em diante, R/TV) encarrega-se de prover as infra-estruturas de suporte para a adaptação e distribuição de sinais de rádio e televisão. Este sistema instalar-se-á unicamente naqueles edifícios em que seja preciso proporcionar sinal audiovisual às pessoas utentes e, de estar presente, deverá respeitar as indicações descritas na secção geral 2.1.2 Subsistema de interconexión com provedores (SX).
Este sistema estará presente de forma obrigatória em edifícios que disponham de salões de actos e/ou salas de amostras ou exposições e naqueles casos em que se prevê a necessidade deste tipo de serviços em alguma sala.
De maneira alternativa, poder-se-ão considerar soluções baseadas em serviços IPTV para a distribuição do sinal no interior do complexo. Este tipo de despregamentos deverão contar com a aprovação do órgão de telecomunicações competente e farão uso dos serviços proporcionados pelo SCE.
As características técnicas do sistema de R/TV seguirão as directrizes marcadas no Real decreto 346/2011, de 11 de março, pelo que se aprova o Regulamento regulador de instalações comuns de telecomunicações para o acesso aos serviços de telecomunicação no interior das edificações.
Em concreto, as infra-estruturas necessárias para este sistema desenhar-se-ão a partir do estabelecido no anexo I do real decreto, no que se detalha a norma técnica de infra-estrutura comum de telecomunicações para a captação, adaptação e distribuição de sinais de radiodifusión sonora e televisão procedentes de emissões terrestres e de satélite.
O sistema incluirá os seguintes elementos:
• Elementos de captação de sinais.
• Equipamento de cabeceira. Incluirá os dispositivos mesturadores.
• Rede de distribuição: trecho de rede compreendido desde a saída dos dispositivos mesturadores até a entrada aos derivadores ou distribuidores de planta (registros secundários).
• Rede de dispersão: trecho de rede compreendido entre os derivadores e os PAU.
• Rede interior de utente: a rede interior de utente adopta uma topoloxía em estrela, inicia na saída do PAU e termina nas tomadas de utentes.
• Ponto de acesso de utente (PAU): o PAU marca o início da rede interior e constitui o centro da topoloxía em estrela da rede interior de utente.
• Tomada de utentes (base de acesso de terminal): pontos de conexão de equipamentos de utente para o acesso aos serviços.
Para os imóveis objectivo desta guia, a propriedade dos diferentes trechos de rede será única. Deste modo, o PAU perde o seu habitual carácter delimitador no que diz respeito à propriedade do trecho de rede, sem diferenciar trechos de propriedade privada ou comum no edifício, e passará simplesmente a identificar o ponto de início da topoloxía em estrela da rede.
O equipamento activo do sistema de R/TV aloxarase no repartidor de interconexión e deverá residir em recintos de comunicações em armarios independentes de outros sistemas de telecomunicações.
2.2.1.1. Requisitos de desenho e dimensionamento.
Serão aplicável as considerações recolhidas no RD 346/2011, no que diz respeito a dimensões mínimas de ICT com as seguintes particularizacións:
• Tendo em conta que no tipo de imóveis objecto desta guia o utente será único, não será precisa a instalação de pontos de acesso de utente nas plantas em que não se projecte dar serviço. Sim será precisa a instalação de, ao menos, um derivador em cada planta.
• Nas plantas em que seja preciso dar serviço e, portanto, requeiram da existência de um PAU, este poderá ser único e não se aplicarão os critérios de dimensionamento expostos no número 3.5.2.b) do RD 346/2011.
2.2.2. Sistemas de redes de telefonia móvel (SRTM).
O acesso ao serviço de telefonia móvel deverá estar garantido nas áreas do imóvel identificadas como zonas de trabalho. Por isso será preciso solicitar informação a um mínimo de 2 operadores de telefonia móvel que ofereçam serviço no contorno sobre os dados de cobertura no que diz respeito ao tipo de serviço oferecido (2G, 3G, 4G, 5G) no exterior do edifício.
Com base na informação recebida, o uso previsto para o imóvel, as características construtivas deste, as dimensões e o nível de cobertura de redes de telefonia móvel no contorno, será preciso avaliar a necessidade de uma infra-estrutura de suporte a serviços de telefonia móvel interior, tendo em conta que em todas as salas interiores do edifício se deverá permitir a transmissão de voz e dados de todas as redes que estejam presentes no exterior do edifício.
Nos casos em que se constate a necessidade de infra-estrutura de suporte a serviços de telefonia móvel, será preciso determinar que tipo de solução é a mais adequada. Para qualquer tipo de solução dever-se-ão respeitar as indicações descritas na secção geral 2.1.2 Subsistema de interconexión com provedores (SX), e, ademais, considerar as seguintes premisas:
• Não se prevê a necessidade de instalação de equipamento, unicamente a reserva de espaços e infra-estruturas para aloxar estes elementos.
• A rede deverá permitir a distribuição interior de um mínimo de 3 operadores de redes móveis e ser compatível com todas as bandas de frequências em que se ofereçam estes serviços.
• Dever-se-ão prever soluções que minimizem o impacto visual dos elementos externos (soluções de mimetización), priorizando a compartición de infra-estruturas.
• Devem-se respeitar os princípios de igualdade de acesso entre operadores e favorecer a compartición das infra-estruturas e elementos da rede.
• A obtenção de licenças e permissões de uso do espectro radioeléctrico é, em todo o caso, responsabilidade dos operadores da rede.
Prevêem-se a priori 2 tipos diferenciados de soluções:
• Solução baseada em repetidores de interior: naqueles casos em que a cobertura móvel no exterior do imóvel é boa e a edificação é de pequenas dimensões (uma planta), mas por motivo das suas características construtivas a cobertura interior não é adequada, optar-se-á preferentemente por soluções de repetidor interior de sinal.
• Solução baseada em estação com distribuição interior: naqueles casos em que as dimensões da edificação assim o requeiram, optar-se-á por soluções de despregamento de uma nova estação com distribuição interior.
2.2.2.1. Requisitos de desenho e dimensionamento.
2.2.2.1.1. Repetidor de interior.
As soluções de repetidores de interior incluirão os seguintes elementos:
• Antena de captação exterior: nestes casos será preciso considerar no imóvel a localização da antena de captação exterior, numa zona acessível para a instalação e com boa cobertura.
• Rede de enlace: a rede de enlace deverá permitir a conexão entre a antena de captação exterior e o sistema radiante interior, e deverá dispor-se de canalização de adequadas dimensões em função da cablaxe que se deve aloxar segundo o indicado na consulta aos operadores. As características das canalizações deverão respeitar o estabelecido na secção 2.4.2 Infra-estrutura de distribuição.
• Sistema radiante interior: o sistema radiante interior estará formado pelo equipamento de amplificación e uma antena ou grupos de antenas que permitam distribuir o sinal no interior do imóvel. As localizações dos sistemas radiante interiores serão seleccionadas com o critério de maximizar a cobertura no interior do imóvel, para o que será preciso transferir a consulta aos operadores. É de sublinhar que se deve prever a necessidade de alimentação eléctrica do equipamento de amplificación.
Na medida do possível, dever-se-á prever a compartición por parte de todos os operadores dos elementos de captação, rede de interconexión e sistema radiante interior.
2.2.2.1.2. Nova estação com distribuição interior.
As soluções de estações com distribuição interior constarão dos seguintes elementos:
• Antena de captação exterior: ainda que se preverá preferentemente a conexão com a rede dos operadores mediante cablaxe de FO, naqueles casos em que os operadores assim o manifestem, será preciso prever soluções de acesso mediante radioenlace. Estas antenas serão próprias de cada operador e devem instalar na situação adequada, para o que será preciso a colaboração com os operadores.
• Rede de enlace: a rede de enlace permitirá o acesso do operador ao recinto de telecomunicações que aloxará o equipamento activo e deverá dispor da canalização de adequadas dimensões em função da cablaxe que aloxará e sempre respeitando as directrizes assinaladas na secção 2.4.2 Infra-estrutura de distribuição. Esta rede será preferentemente mediante cabo de FO desde o exterior do imóvel, aproveitando o traçado do subsistema de interconexión com provedores descrito no sistema de cablaxe estruturada. Naqueles casos em que se prevejam soluções de acesso mediante radioenlace, deverá dispor-se canalização adequadamente dimensionada desde ponto de instalação das antenas de captação exterior. Cada operador empregará cablaxe própria.
• Recinto de telecomunicações: no recinto de comunicações situar-se-á todo o equipamento activo, equipamentos de energia e sistema de ar acondicionado. Este equipamento será propriedade de cada operador e deve dispor do espaço adequado para a sua instalação. Este recinto de telecomunicações poderá ser partilhado com outros sistemas de telecomunicações, mas todo o equipamento activo e equipamento de energia preciso para proporcionar o serviço correspondente ao SRTM deverá manter-se num armario dedicado e independente do resto da infra-estrutura. Serão de aplicação as considerações descritas nas secções 2.4.1.2 Recintos de comunicações, e 3 Especificações técnicas dos elementos das infra-estruturas.
• Rede de distribuição: a rede de distribuição deverá permitir a conexão entre o recinto de comunicações e o sistema radiante interior, e deve dispor-se de canalização de adequadas dimensões em função da cablaxe que aloxará (consulta operadores). Esta rede basear-se-á, preferivelmente, em soluções de FO, e de uso partilhado entre operadores, pelo qual no recinto de telecomunicações será preciso dispor de um agregador de sinais dos diferentes operadores. Este agregador será posto à disposição pelos operadores. As características das canalizações que darão suporte à rede de distribuição deverão respeitar as considerações descritas neste documento relativas a canalizações e, em concreto, os requisitos indicados na secção 2.4.2 Infra-estrutura de distribuição.
• Sistema radiante interior: o sistema radiante interior estará formado por um grupo de antenas que permitam distribuir o sinal no interior do imóvel. Dever-se-á seleccionar a localização do sistema radiante para maximizar a cobertura no interior do imóvel, para o que será preciso transferir a consulta aos operadores. Os sistemas radiante deverão ser de uso partilhado entre operadores e não deve duplicar-se o sistema.
• Sistema radiante exterior: em caso que se considere oportuno, poder-se-á dispor de uma localização exterior que permita melhorar a cobertura no exterior do imóvel. Nestas circunstâncias, dever-se-á dispor, na medida do possível, do mesmo modo que no caso da distribuição interior, de uma rede de distribuição partilhada e um sistema radiante único para todos os operadores e evitar duplicidades de equipamento. Em todo o caso, isto não deve ser uma limitação para a cobertura dos operadores.
2.2.2.2. Requisitos de instalação.
Os sistemas de distribuição e sistemas radiante interiores instalar-se-ão preferentemente em falsos teitos e tratando de reduzir o impacto visual dos elementos radiante.
Os elementos exteriores (antenas de captação e sistemas radiante exteriores) devem tratar de minimizar o impacto visual, para o que se seleccionarão localizações e soluções que favoreçam a integração com o contorno.
As infra-estruturas para o suporte destes sistemas deverão respeitar o referido em epígrafes anteriores e aproveitar, na medida do possível, as canalizações e espaços previstos para o resto dos sistemas de telecomunicações previstos no imóvel.
Dever-se-ão ter em consideração, em todo o caso, os requisitos de instalação apresentados pelos operadores de rede, que serão os proprietários e responsáveis pela instalação e manutenção dos sistemas.
2.3. Sistema de instalação eléctrica dedicada (SIED).
A instalação eléctrica dedicada é uma instalação de uso exclusivo para o equipamento instalado em cada recinto de telecomunicações.
La instalação deve cumprir o Regulamento electrotécnico para baixa tensão (Real decreto 842/2002). A cablaxe eléctrica deverá ter uma classe CPR mínima Cca-S1b, d1, a1 (RD 842/2002, RD (UE) 2016/364).
2.3.1. Requisitos de desenho e dimensionamento.
No interior do recinto de telecomunicações devem instalar-se quadros eléctricos para alimentar todos os elementos ali instalados. Tipicamente, existirão um quadro de rede e outro por cada SAI (sistema de alimentação ininterrompida) que dá serviço no recinto.
Para a alimentação nos armarios de telecomunicações, instalar-se-ão 2 regreteiros de 16A, sem interruptor, de 8 tomadas tipo F (Schuko) cada um, situados em duas unidades mais baixas dos armarios. Cada regreteiro estará alimentado por um circuito independente, protegido por um magnetotérmico e um diferencial de uso exclusivo.
A conexão dos regreteiros à subministração eléctrica estará orientada a proporcionar o máximo de redundancia segundo a existência de SAI. Deste modo:
• Em caso que o centro disponha de mais de um SAI, cada regreteiro alimentar-se-á de um SAI diferente.
• Se o centro dispõe de um único SAI, o primeiro regreteiro alimentar-se-á do SAI e o segundo de rede.
• Em caso que o centro não disponha de SAI, cada regreteiro alimentar-se-á de rede e dependerá de um circuito eléctrico com fase diferente para dispor de redundancia de circuito e fase.
Se o projecto inclui a instalação de um SAI, dever-se-á realizar um estudo em que se incluam os cálculos de dimensionamento do SAI, segundo a potência dos dispositivos a que dará serviço (isto deve incluir sempre o consumo dos elementos instalados no armario). Em caso que o SAI dê serviço a elementos fora do recinto, deverá haver um quadro no exterior do recinto para as protecções correspondentes.
Os enchufes de alimentação eléctrica nos postos de utente instalarão à beira dos conectores de dados. Em geral, haverá dois enchufes de cor vermelha, alimentados mediante SAI e outros dois de cor branca, com alimentação de rede.
Para a alimentação eléctrica do videoporteiro reservar-se-á uma tomada de um regreteiro do armario (do de SAI se este existe). Instalar-se-á uma canalização, independente da de dados, desde o armario de telecomunicações até o ponto onde se instale o videoporteiro, para poder passar o cabo de alimentação. Esta canalização deve terminar num registro com tampa na parte interior, que tenha acesso ao pasamuros até o videoporteiro (no exterior), ou bem num registro acoplado no exterior que se oculte com o próprio videoporteiro.
2.3.2. Segurança eléctrica: tomada de terra, interconexión equipotencial e apantallamento.
O imóvel deve contar com uma rede de interconexión comum, ou geral de equipotencialidade, do tipo mallado, unida à posta à terra do próprio imóvel. Essa rede estará também unida às estruturas, elementos de reforço e demais componentes metálicos do imóvel.
Todos aqueles elementos que sobresaian da edificação que são susceptíveis de captar um raio, como os suportes das antenas de captação, devem contar com uma linha directa de derivação à terra. No caso de existência de pararraios, estes elementos podem conectar-se à sua instalação derivadora.
O sistema geral de terra do imóvel deve ter um valor de resistência eléctrica não superior a 10 ohmios a respeito da terra afastada. Estará conectado directamente ao sistema de posta à terra no recinto de comunicações num ou mais pontos. A ele conectar-se-ão também o motorista de protecção ou de equipotencialidade e os demais componentes ou equipamentos que têm que estar postos à terra regularmente.
Os elementos seguintes deverão ter também a sua conexão à terra:
• Todos os enchufes das tomadas de corrente.
• Os suportes, ferraxes, bastidores, bandexas etc. metálicos dos recintos de comunicações.
• Os suportes dos sistemas captadores de sinais de rádio (mastros ou torres).
O cabo de conexão da barra contentor à terminal geral de terra do imóvel estará formado por motoristas flexíveis de cobre de 25 mm² de secção no mínimo.
2.4. Infra-estruturas de suporte e distribuição.
As infra-estruturas de suporte e distribuição começam no ponto de entroncamento com as redes das operadoras de telecomunicações no limite da parcela e finalizam nas tomadas finais de telecomunicações que proporcionam serviço às pessoas utentes.
Cada sistema de telecomunicações será objecto de um desenho independente no que diz respeito à sua infra-estrutura de suporte e distribuição. Contudo, recomenda-se a compartición de infra-estrutura naqueles casos em que seja possível.
2.4.1. Infra-estrutura de suporte.
A infra-estrutura de suporte proporciona a reserva dos espaços precisos para albergar os componentes dos sistemas de telecomunicações e estará formada por recintos e registros. Ainda que ambos os me os ter estão referidos a espaços dedicados a elementos do sistema de telecomunicações, os recintos serão salas e os registros terão habitualmente menor envergadura.
2.4.1.1. Registros.
Os registros marcam os pontos de início, final, passo ou derivação da cablaxe de telecomunicações. Terão a capacidade suficiente para aloxar todos os cabos de telecomunicações que passem por eles. Devem contar com uma tampa ajeitada para proteger a cablaxe que contêm.
• Arqueta de entrada: estará situada na via pública e será acessível pelos operadores. Dela parte a canalização exterior. Terá umas dimensões interiores mínimas de 800 × 700 × 820 mm (comprido × ancho × profundidade). Consultar-se-á a sua localização com os possíveis operadores de serviço.
• Arquetas de passagem: colocar-se-ão arquetas de passagem intercaladas na canalização de entrada inferior, com dimensões mínimas interiores de 400 × 400 × 400 mm, quando se dê alguma das seguintes circunstâncias:
a) Cada 50 m de comprimento.
b) No ponto de intersecção de dois trechos rectos não aliñados.
• Registro de enlace: é o ponto de entrada da canalização exterior no edifício. As dimensões interiores mínimas deste registo de enlace serão, 450 × 450 × 120 mm
(altura × largura × profundidade) para o caso de registro em parede e 400 × 400 × 400 mm para o caso de arqueta.
• Registro principal: os registros principais constituem o ponto de origem do sistema de cablaxe e, como norma geral, serão os recintos de comunicações.
• Registros secundários: estes registros permitirão a segregação em cada zona de todos os serviços em número suficiente para as pessoas utentes dessa zona. As suas dimensões mínimas serão de 450 × 450 × 150 mm ou 400 × 400 × 400 mm em caso de arquetas. Existirão nos pontos seguintes:
a) Passa-se de canalização principal a secundária.
b) Produz-se uma mudança de direcção ou bifurcación da canalização principal.
c) Cada 30 metros de canalização principal, se a sua cablaxe não está acessível.
d) Quando há uma mudança no tipo de canalização principal.
• Registros de passagem: deverão existir na canalização secundária cada 15 metros de comprimento e nas mudanças de direcção de raio inferior a 250 mm. Admitir-se-á um máximo de duas curvas de noventa graus entre dois registros de passagem, mas respeitando que o seu raio de curvatura não produza, pela sua vez, nos cabos raios de curvatura inferiores a 2 cm. As dimensões dos registros de passagem serão no mínimo de 100 × 100 × 40 mm.
• Registros de tomadas de telecomunicações: são as caixas em que se instalarão as tomadas de telecomunicações que darão serviço ao utente final.
Em geral, terão capacidade para aloxar quatro tomadas, das que se instalarão duas, e quatro enchufes de alimentação, dois deles de cor vermelha, conectados a um quadro do sistema de alimentação ininterrompida (SAI), e outros dois de cor branca, conectados a um quadro de rede. As tomadas etiquetar-se-ão seguindo o esquema de identificação explicado na epígrafe de etiquetaxe.
No caso das tomadas para dispositivos pegados à parede ou teito, como videoporteiros, leitores de cartões ou pontos de acesso wifi, o cabo terminará num conector RJ45 macho que ficará, com um pequeno sobrante, no interior do registro. Este registro deverá ficar oculto se é possível, tampando-o com o próprio dispositivo ou instalando-o pelo outro lado do tabique ou falso teito.
2.4.1.2. Recintos de comunicações.
Os recintos de comunicações serão salas dedicadas exclusivamente a equipamento de telecomunicações. Nestas salas instalar-se-ão os elementos necessários para a implementación dos diferentes sistemas de telecomunicações, assim como os elementos auxiliares necessários.
Com o objectivo de aproveitamento de infra-estruturas, é recomendable que os diferentes sistemas de telecomunicações partilhem recintos de comunicações, tendo em consideração o espaço necessário para cada um dos sistemas. Ainda que se partilhe o recinto, os serviços do sistema de cablaxe estruturada (SCE), não partilharão armario com o resto de serviços (sistema de cablaxe não estruturada).
2.4.1.2.1. Localização e dimensões.
O tamanho do recinto de comunicações determinar-se-á em função do número de armarios e equipamento que se instalará no seu interior.
Para os recintos de comunicações que alberguem componentes do sistema de cablaxe estruturada (SCE), as dimensões mínimas da sala serão tais que garantam um espaço totalmente livre por volta do armario (ou grupo de armarios) de ao menos:
a) 1,5 metros na parte frontal.
b) 1,2 metros na parte traseira.
c) 0,5 metros em cada lateral.
d) Um passo diáfano desde a porta de entrada ao frontal do armario de, ao menos, 1 metro.
Em qualquer caso, umas dimensões do recinto (SCE) inferiores a 10 m² deverão ser justificadas.
Os recintos estarão preferentemente centrados dentro da planta (e verticalmente se dão serviço a várias plantas). A posição, se é possível, será a mesma em todas as plantas.
Nos casos em que pudessem existir, próximos ao recinto, elementos que pudessem gerar interferencias electromagnéticas, como um centro de transformação de energia, maquinaria de elevadores etc., os recintos de telecomunicações distanciar-se-ão destes um mínimo de 2 metros ou dotarão de uma protecção contra campo electromagnético.
Recomenda-se que os recintos tenham acesso ao pátio de condutos de telecomunicações.
Em nenhum caso existirão zonas do edifício separadas mais de 90 m de um recinto de comunicações. Se isto não é possível com um único recinto, construir-se-ão recintos adicionais.
2.4.1.2.2. Características construtivas.
Os recintos de comunicações construir-se-ão, na medida do possível, sobre a rasante, de forma que se impeça a acumulação de águas no seu interior. Não terão diferenças de nível com respeito à quota da planta, pelo que não poderão ter degraus, nem outros elementos arquitectónicos similares, para facilitar o transporte de elementos pesados.
A sala terá uma forma rectangular.
Evitar-se-á que os recintos se encontrem na projecção vertical de desaugadoiros e, em todo o caso, garantir-se-á a sua protecção face à humidade.
As canalizações no interior do recinto não podem ser tampadas pelos armarios, senão que terão que ser practicables em todo o seu percurso até a sua entrada no armario.
O chão poderá ser de pavimento rígido ou chão técnico se é arquitectonicamente compatível com o resto da planta. Recomenda-se uma altura de chão técnico de ao menos 20 cm. Deve contar com capacidade portante suficiente para suportar o peso dos armarios de comunicações e o resto de elementos do recinto.
O chão será capaz de dissipar ónus electrostáticas. Não pode ser de material illante.
As paredes devem ser lisas, sem colunas nem salientes. Estarão pintadas com pintura plástica de cor branca.
Nos recintos não poderá haver janelas nem qualquer outro tipo de acesso ao exterior do edifício.
Em caso de ser possível, as portas dos recintos de comunicação deverão abrir para o exterior para não reduzir o espaço útil do recinto. Deverão ter ancho de passagem mínimo de 80 cm.
2.4.1.2.3. Equipamento geral.
Os recintos de comunicações deverão contar com as seguintes dotações gerais:
2.4.1.2.3.1. Ventilação e climatização.
O recinto disporá preferentemente de mecanismos de ventilação mecânica que permitam uma renovação total do ar do local ao menos duas vezes à hora. Permitirá também a ventilação natural forçada por meio de conduto vertical e aspirador estático. As entradas de ventilação forçada estarão dotadas de filtros para não introduzir impurezas nas salas.
No mínimo, a porta do recinto deverá dispor de grades para o intercambiar de ar com o interior do edifício.
Os recintos devem manter umas condições de temperatura de 19 a 22 °C e uma humidade do 50 %, pelo que deverão estar preparados para albergar o equipamento de climatização necessário.
* Considerações especiais para edifícios estratégicos.
O recinto deverá contar com um sistema de climatização de precisão.
2.4.1.2.3.2. Iluminação.
Nas salas instalar-se-á uma iluminação geral tal que exista um nível médio de iluminação de 300 lux. A iluminação contará com um mecanismo de controlo que permita o controlo da sua activação e desactivação quando assim se requeira. No caso de empregar-se um interruptor com este fim, este deverá situar-se ao lado da porta.
Deverão instalar-se equipamentos autónomos de iluminação de emergência.
2.4.1.2.3.3. Medidas contra incêndios.
Nos recintos de telecomunicações instalar-se-á, ao menos, um extintor portátil específico para lumes eléctricos, preferentemente de CO2. Nas proximidades destas salas, a uma distância da sua porta não superior a 2 metros, instalar-se-á um extintor adicional.
Os extintores e a sua instalação devem cumprir os requisitos estabelecidos no Real decreto 513/2017, de 22 de maio, pelo que se aprova o Regulamento de instalações de protecção contra incêndios.
Em caso que se requeira um sistema de detecção e extinção de incêndios, deverá estar interconectado com a central de segurança do edifício para que o pessoal de vigilância disponha da sinalização adequada do alarme.
O sistema de detecção deve evitar, na medida do possível, os falsos positivos, mediante técnicas de detecção múltipla. O sistema de extinção de incêndios não deve danar o equipamento instalado no recinto.
Nos CPD, o sistema de detecção e extinção de incêndios disporá de dois botões: um de disparo e outro de paragem, com tampa de protecção.
As aberturas para outras estâncias do edifício deverão estar protegidas por cortalumes para evitar a propagação de lume e fumo. No caso de tiros verticais os elementos cortalumes encontrar-se-ão no mínimo cada três plantas.
2.4.1.3. Armarios de comunicações da cablaxe estruturada.
Nos armarios de comunicações, situados dentro dos recintos de comunicações, instalar-se-ão todos os elementos necessários para a implementación dos repartidores de interconexión, campus, edifício e planta.
2.4.1.3.1. Dimensionamento dos armarios.
Para o dimensionamento vertical dos armarios, em unidades de rack (U), há que ter em conta cada uma das funções que vai realizar:
• Se o armario tem a função de repartidor de interconexión, devem-se reservar 4 unidades (2 em caso de pequenas dependências).
• Se o armario tem a função de repartidor de campus, devem-se reservar duas unidades de armario por cada 8 enlaces de fibra (de 12 fibras cada um), uma para o painel de fibra e outra para o seu pasafíos. O número de enlaces dependerá do número de edifícios do campus. Em caso de edifícios estratégicos, os enlaces com cada edifício estarão redundados.
• Se o armario tem a função de repartidor de edifício, devem-se reservar duas unidades de armario por cada 8 enlaces de fibra (de 12 fibras cada um), uma para o painel de fibra e outra para o seu pasafíos. O número de enlaces dependerá do número de repartidores de planta noutros armarios. Se se utilizam painéis de cablaxe multipar, será necessário reservar duas unidades por cada 50 tomadas de telefonia em cada repartidor de planta noutros armarios. Em caso de edifícios estratégicos, estes enlaces com cada repartidor de planta devem estar redundados, pelo que se duplicará o número de unidades reservadas. Se é necessário um enlace com o repartidor de campus, deve-se ter em conta este enlace para dimensionar os painéis de fibra.
• Se o armario tem a função de repartidor de planta, devem-se reservar duas unidades de armario por cada 24 tomadas das plantas a que dê serviço, uma para o painel de cobre e outra para o seu pasafíos. Se é necessário um enlace com o repartidor de edifício, devem-se reservar duas unidades para o painel de fibra desse enlace e o seu pasafíos.
• Devem-se reservar 2 unidades de armario por cada 24 tomadas de dados, uma para o conmutador e outra para o seu pasafíos. Se o armario tem as funções de RC ou RE, devem-se reservar duas unidades adicionais para a electrónica de agregação de cada um.
• Devem-se reservar, ao menos, duas unidades de armario para a instalação dos dois regreteiros eléctricos para montar em bastidor. Recomenda-se a reserva de 4 unidades, deixando uma unidade livre debaixo de cada regreteiro.
Há que ter em conta que se deve reservar o 30 % das unidades de armario para ampliações futuras. Este espaço deverá permitir o crescimento de cada um dos blocos: painéis de fibra, de cobre, electrónica de rede e regreteiros eléctricos.
Quando o número de U calculado (tendo em conta a reserva) seja menor ou igual a 24, utilizar-se-ão armarios com um mínimo de 24 U. Se as U calculadas são maiores de 24, utilizar-se-ão armarios de 47 U. Permitem também outros valores de alturas com a condição de que se respeitem os mínimos indicados. Permitir-se-ão outros tamanhos entre essas duas alturas quando esteja justificado.
* Considerações especiais para pequenas dependências.
Excepcionalmente, com a autorização do órgão competente, permitir-se-á o uso de armarios de 6, 9, 12 e 15 U em caso que as circunstâncias particulares do recinto de comunicações o façam preciso.
2.4.2. Infra-estrutura de distribuição.
A infra-estrutura de distribuição está formada pelas canalizações que proporcionam os espaços e o suporte para a cablaxe de telecomunicações instalada.
Como norma geral, as canalizações transcorrerão por espaços de uso comum ou de uso específico para instalações, para facilitar o acesso a estas ao pessoal técnico. Sempre que seja possível contar-se-á com um pátio de condutos de uso exclusivo para telecomunicações, para o percorrido vertical da cablaxe, segundo se indica no número 4.1.4.1 Pátios de condutos.
O traçado da canalização terá o menor número de curvas possível e estas terão o maior raio de curvatura possível.
Utilizar-se-ão os elementos de suporte e fixação, de sujeição de cabos e os accesorios que indique o fabricante. Os canais instalar-se-ão paralelas às linhas de intersecção entre teito/chão e paredes.
Dependendo do subsistema de cablaxe a que dêem suporte, empregar-se-ão diferentes tipos de canalizações mas, de forma geral, cumprir-se-á com as seguintes especificações:
a) Todo o percurso da cablaxe, desde a sua saída do armario de comunicações até a toma final, transcorrerá obrigatoriamente por canalização, de tal maneira que nenhum cabo transcorra solto por nenhum trecho de todo o percurso, nem tenha contacto directo com materiais de obra, xeso, tijolo, formigón, ferros, cristal ou qualquer superfície que possa danar a sua estrutura.
b) No caso de ampliações de cablaxe, sempre que seja possível, utilizar-se-ão as canalizações existentes de que disponha o centro para instalar a nova cablaxe.
c) No caso de nova instalação de cablaxe ou de ampliações que não disponham de espaço numa canalização existente, dimensionaranse novas canalizações de forma que permitam, ao menos, um crescimento do 50 % da cablaxe de telecomunicações prevista inicialmente.
d) As canalizações devem ser adequadas para assegurar que o cabo seja instalado sem afectar as suas prestações (manter raio de curvatura, evitar que a coberta se rasque etc.). Deverão cumprir as normativas aplicável correspondentes.
e) A cablaxe eléctrica e a de telecomunicações terá que discorrer por canalizações separadas em todo o seu percurso, excepto no último trecho (no máximo 15 metros) até o registo de tomadas.
As canalizações do edifício podem-se dividir em canalização de entrada, canalização principal e canalização secundária.
2.4.2.1. Canalização de entrada.
Segundo o tipo de acometida do edifício, a canalização de entrada pode ser inferior e/ou superior.
A canalização de entrada inferior comunica a arqueta de entrada com o repartidor de interconexión (RX).
A canalização de entrada superior comunica os sistemas de captação, geralmente na coberta do edifício, com o repartidor de interconexión (RX).
2.4.2.1.1. Canalização de entrada inferior.
A canalização de entrada inferior estará composta por 6 tubos de 63 mm ou 4 tubos de 110 mm de diámetro exterior. Este número poderá ser inferior para pequenas dependências, com a autorização do órgão competente em matéria de telecomunicações. Estes tubos conectarão com a arqueta exterior a uma altura de 150 mm do seu fundo, e finalizarão no repartidor de interconexión instalado num recinto de telecomunicações.
Os tubos terão guias e tampas em ambos os extremos para evitar a entrada de sujeira e humidade no seu interior.
A canalização de entrada inferior divide-se em dois trechos: canalização exterior e canalização de enlace.
A canalização exterior que prove da arqueta de entrada introduz-se no complexo através do ponto de entrada geral, habitualmente um pasamuros, e termina no registro de enlace.
A canalização de enlace é a prolongação da canalização exterior empregada para chegar desde o registo de enlace ao repartidor de interconexión (RX).
2.4.2.1.2. Canalização de entrada superior.
A canalização de entrada superior estará formada no mínimo por 2 tubos de 40 mm de diámetro exterior e deverá chegar até o interior do repartidor de interconexión instalado num recinto de telecomunicações.
2.4.2.2. Canalização principal.
Esta canalização é a que suporta a rede troncal e de distribuição do edifício.
Parte do recinto de comunicações principal e consiste numa canalização que, no caso de sistemas SCE, conecta o repartidor principal do edifício com os repartidores de planta e, no caso de sistemas não SCE, conecta os registros secundários com o registro principal.
2.4.2.3. Canalização secundária.
A canalização secundária é a que suporta a cablaxe desde os repartidores de planta até as tomas de telecomunicações.
É fundamental que esta canalização seja acessível em todo o seu percurso, com o objectivo de facilitar a instalação de novos pontos de conexão e a manutenção dos existentes.
2.4.2.4. Requisitos de desenho.
As canalizações devem ter uma estrutura xerárquica, em que cada trecho dê serviço ao maior número de pontos finais possíveis. Estes pontos finais serão os recintos (na canalização principal), registros de passagem e registros de tomadas. Deste modo, os trechos de maior capacidade estarão mais próximos ao início da canalização e esta irá diminuindo a sua capacidade segundo se vá bifurcando.
Devem-se evitar trechos horizontais de vários tubos em paralelo e recomenda-se, em lugar dos tubos, a montagem de canais (plásticas ou metálicas) de suficiente capacidade para o mazo de cabos, o que achega mais flexibilidade para ampliações futuras. O último trecho até a toma realizar-se-á mediante tubos ou canal vista.
Como norma geral, as canalizações acopladas deverão realizar-se mediante tubo curvable. As canalizações à vista deverão realizar-se mediante canal, preferentemente com tampa. As características dos materiais empregados detalha no capítulo 3.3 Características dos materiais empregados em canalizações.
As canalizações devem permitir a ampliação da cablaxe inicialmente proposta em 50 %.
O traçado das canalizações fá-se-á seguindo preferentemente linhas verticais e horizontais, paralelas às arestas das paredes que limitam o local onde se efectua a instalação. Como norma geral, as canalizações deverão estar, no mínimo, a 10 cm de qualquer encontro entre dois paramentos.
Nas reforma em que, num mesmo habitáculo, se tenha que baixar a cablaxe desde o falso teito por canalização de superfície para vários registros de tomadas, deve-se realizar uma única canalização de descida. Desde essa descida, e à beira do rodapé, deve transcorrer toda a canalização de superfície.
Naqueles trechos do percorrido onde haja que realizar algum ângulo interior ou exterior (enlaçar o canal, final de trecho etc.), utilizar-se-ão os elementos que o fabricante previu para tais efeitos. Não se levarão a cabo acções como a realização de bispeis ou manipulações manuais em lugar da colocação de accesorios. Também não se utilizarão siliconas ou produtos químicos similares sobre a base exterior da canalização.
No caso de reforma, trás a finalização dos trabalhos de instalação, terá que retirar-se toda a cablaxe e material obsoleto.
2.4.2.5. Dimensionamento das canalizações.
Para realizar o cálculo das dimensões da canalização utilizar-se-á a seguinte fórmula:
Sint_cão ≥ f·∑(ni·π·diz2/4)
Onde:
Sint_cão = secção interior da canalização.
Para tubos: Sint_cão = π·d2/4, onde d é o diámetro interior do tubo.
Para canal: Sint_cão = b·s, onde b é a base interior e s é a altura interior.
diz: diámetro do cabo de tipo i.
ni = número de cabos de tipo i. Deve multiplicar-se por 1,5 (empregando o inteiro maior), para ter em conta um crescimento do 50 %.
f = coeficiente em função do sistema de instalação da canalização: 2,5 para instalação superficial, 3 para acoplado e 4 para enterrado. Para canais f = 2,5 e para tubos acoplados f = 3.
3. Especificações técnicas dos elementos das infra-estruturas.
As qualidades e especificações indicadas neste capítulo têm carácter de mínimos, mas podem ser aplicável parâmetros mais restritivos ou melhoras técnicas sempre que contem com a aprovação do órgão competente em matéria de telecomunicações.
3.1. Arquetas.
A arqueta deverá suportar as sobrecargas normalizadas em cada caso e o empurre do terreno. A tampa será de formigón armado ou de fundición e estará provisto de encerramento de segurança. A arqueta terá um ponto de acesso para cada tubo das canalizações.
As tampas cumprirão o especificado na norma UNE-EM 124 (Dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos. Princípios de construção, ensaios de tipo, marcación, controlo de qualidade) e um grau de protecção IP55.
As arquetas de entrada, ademais, disporão de encerramento de segurança e de dois pontos para tendido de cabos em paredes opostas às entradas de condutos situados a 150 mm do fundo, que suportem uma tracção de 5 kN.
3.2. Registros de passagem.
Os registros de passagem poder-se-ão realizar praticando um oco na parede, este terá as paredes do fundo e laterais perfeitamente rematadas. Deverão ficar perfeitamente fechados com uma tampa ou porta, com encerramento de segurança, e levarão um cerco que garanta a solidez e indeformabilidade do conjunto.
Também se poderá acoplar no muro uma caixa com a correspondente porta ou tampa.
Os registros utilizados no interior do imóvel, serão livres de halóxenos com uma resistência ao impacto mínima IK07. A resistência ao impacto mínima para os registros utilizados no exterior será de IK10. Em ambos os casos, terão um grau de protecção mínimo IP55.
3.3. Características dos materiais empregados em canalizações.
Todo o material empregado no interior do edifício será livre de halóxenos e não propagador da chama.
3.3.1. Tubo curvable de material livre de halóxenos.
Os tubos devem cumprir, segundo o seu tipo de instalação, as características indicadas na ITC-BT-21 do REBT.
Geralmente, o tubo que se deve utilizar para o percorrido dos cabos pelo interior do edifício (paredes, teitos e falsos teitos), deve ser tubo curvable com as seguintes características mínimas:
|
Características |
Código |
Grau |
|
Resistência à compressão |
2 |
Ligeira |
|
Resistência ao impacto |
2 |
Ligeira |
|
Temperatura mínima de instalação e serviço |
2 |
-5 °C |
|
Temperatura máxima de instalação e serviço |
1 |
+50 °C |
|
Resistência ao curvado |
1-2-3-4 |
Qualquer das especificações |
|
Propriedades eléctricas |
0 |
Não declaradas |
|
Resistência à penetração de objectos sólidos |
4 |
Contra objectos D ≥ 1 mm |
|
Resistência à penetração da água |
2 |
Contra gotas de água caindo verticalmente quando o sistema de tubos está inclinado 15º |
|
Resistência à corrosión de tubos metálicos e compostos |
2 |
Protecção interior e exterior média |
|
Resistência à tracção |
0 |
Não declarada |
|
Resistência à propagação da chama |
1 |
Não propagador |
|
Resistência aos ónus suspensos |
0 |
Não declarada |
As paredes interiores dos tubos devem ser preferentemente lisas.
3.3.2. Canal de material livre de halóxenos.
Os canais devem cumprir, segundo o seu tipo de instalação, as características indicadas na ITC-BT-21 do REBT.
Os canais vistos, empregadas quando o centro não disponha de falso teito e nas descidas aos postos de trabalho, cumprirão as seguintes características mínimas:
|
Características |
Grau |
|
|
Dimensão ao lado maior da secção transversal |
≤ 16 mm |
> 16 mm |
|
Resistência ao impacto |
Muito ligeira |
Média |
|
Temperatura mínima de instalação e serviço |
+15 °C |
-5 °C |
|
Temperatura máxima de instalação e serviço |
+60 °C |
+60 °C |
|
Propriedades eléctricas |
Illante |
Continuidade eléctrica/illante |
|
Resistência à penetração de objectos sólidos |
4 |
Não inferior a 2 |
|
Resistência à penetração da água |
Não declarada |
|
|
Resistência à propagação da chama |
Não propagador |
|
3.3.3. Bandexas para cablaxe.
Para a condução de cabos poderão empregar-se bandexas, que cumprirão os requisitos das normas UNE-EM 61537 e UNE-EM 50085.
3.4. Características dos materiais empregados para cablaxe.
As normas de referência no que diz respeito à características dos cabos empregados a seguir são ISSO/IEC 11801 e a UNE-EM 50173, ainda que, com o objecto de concretizar detalhes específicos, também se fará referência à norma TIA/EIA-568B e 569.
Toda cablaxe empregada deverá ter a coberta livre de halóxenos. A sua classificação CPR de protecção contra o lume deve ser, no mínimo, Cca-S1b, d1, a1, excepto em cabos de exterior, multipar e coaxial RG11, que poderão ser Dca (sempre que não exista esse tipo de cabo com classificação Cca no comprado).
3.4.1. Fibra óptica.
A fibra poderá ser multimodo ou monomodo.
A fibra multimodo deverá ser, no mínimo, categoria OM4. A fibra monomodo deverá ser, no mínimo, de categoria Os2.
3.4.1.1. Fibra óptica multimodo.
O cabo de fibra multimodo cumprirá, no mínimo, as especificações da classe óptica OM4 segundo se define no standard ISSO 11801, e estará composto por fibras de índice gradual com núcleo de 50 μm e um revestimento de diámetro 125 μm. Esta fibra deverá permitir a transmissão de dados a taxas de até 10 xigabit ethernet em distâncias de até 400 m.
O puído dos conectores de fibra multimodo será de contacto físico PC (Physical Contact).
3.4.1.2. Fibra óptica monomodo.
A fibra monomodo cumprirá, no mínimo, as especificações da classe óptica Os2 segundo se define no standard ISSO 11801. Deverá ser de índice gradual, com um revestimento de 125 μm e núcleo de 9 μm. Esta fibra deverá operar na categoria completa de comprimentos de onda desde 1310 nm a 1550 nm, e deverá permitir a transmissão de dados a taxas de até 10 xigabit ethernet em distâncias de até 10 km.
As fibras levarão um recubrimento que assegure a persistencia da cor, minimize as perdas por microcurvaturas e facilite o seu manejo, e a coberta poder-se-á retirar mecanicamente.
O puído dos conectores de fibra monomodo será de contacto físico PC (Physical Contact), ainda que permitirá a utilização de puído APC sempre e quando o órgão competente de telecomunicações o aprove.
3.4.1.3. Cabos de conexão de fibra óptica.
Os cabos de conexão de fibra óptica conectarão os painéis de parcheo de fibra óptica entre sim e com o porto do equipamento electrónico. Os cabos de conexão disporão das dimensões necessárias para a realização desta conexão, habitualmente serão de 2 metros com conector LC/PC-LC/PC
Os cabos de conexão de fibra deverão de ser do mesmo tipo e categoria da cablaxe que estendem, e deverão cumprir com as exixencias especificadas para o enlace ao qual pertencem.
3.4.2. Cablaxe de quatro pares trenzados.
3.4.2.1. Características da cablaxe de quatro pares trenzados
O cabo de cobre cumprirá, no mínimo, as características da classe E (categoria 6) standard segundo ISSO/IEC 11801. Cumprirá, ademais, com os requisitos exixir nas normas Cenelec EM50173 e ANSI/TIA-568. Também deverá cumprir com o standard IEEE 802.3bt para permitir o uso de POE.
A temperatura de operação da cablaxe terá que estar entre os -20 °C e os 60 °C.
O cabo deverá permitir a transmissão de sinais com o ancho de banda mínimo indicado na categoria eleita.
Os cabos estarão finalizados em ambos os extremos com conectores RJ45, segundo a norma ISSO/IEC 8877, que aceitarão cabo 23 AWG ou 24 AWG mediante deslocamento de illante. O conector empregue será sempre do mesmo tipo, classe/categoria e fabricante que o cabo.
* Considerações especiais de edifícios estratégicos.
Nestes edifícios o cabo de quatro pares trenzados empregado será de categoria 6A ou superior.
3.4.2.2. Cabos de conexão de quatro pares trenzados.
Os cabos de conexão de quatro pares trenzados deverão ter a mesma categoria/classe da cablaxe que estendem e deverão cumprir com os requisitos exixir no enlace ao qual pertencem. Adicionalmente, apresentarão as seguintes características:
a) Os cabos de conexão virão preformados e verificados de fábrica unitariamente.
b) Compostos por cabos de 4 pares trenzados.
c) Com o propósito de dotá-los da máxima flexibilidade proporcionada pelo cabo multifilar, assim como do melhor rendimento do fio de cobre sólido, o cabo estará construído sem espaço entre os fios multifilares.
d) Os cabos de conexão estarão finalizados, em ambos os extremos, com um conector RJ45 macho.
e) Os comprimentos típico dos cabos de conexão serão de 2 e 3 metros.
f) Todos os cabos de conexão devem cumprir as especificações EIA/TIA568, ISSO/IEC11801 e EM50173.
g) A asignação de pins será a T568B, definida na norma EIA/TIA-568.
3.4.3. Cablaxe multipar.
O cabo multipar cumprirá, no mínimo, as características da categoria 3 e deverá permitir a transmissão de sinais com um ancho de banda de até 16 MHz.
As mangueiras de cabo multipar estarão disponíveis em configurações de 25, 50 e 100 pares.
Estas mangueiras acabarão nos armarios de comunicações em painéis de parcheo UTP e conectará em cada porto um só par da mangueira.
3.4.4. Cabo coaxial.
O cabo coaxial será empregue nos sistemas de distribuição de audio e vinde-o. Em cumprimento da normativa directriz destes subsistemas, o cabo coaxial da instalação deverá estar preparado para permitir os objectivos de qualidade estabelecidos no RD 346/2011, anexo I.
Tal e como se indica nesse anexo, presumiranse conformes com as especificações solicitadas aqueles cabos que acreditem o cumprimento das normas UNE-EM 50117-2-4 (cabos coaxiais. Parte 2-4: especificação intermédia para cabos empregues em redes de distribuição cabladas. Cabos de acometida interior para sistemas operando entre
5 MHz-3.000 MHz) e UNE-EM 50117-2-5 (cabos coaxiais. Parte 2-4: especificação intermédia para cabos empregues em redes de distribuição cabladas. Cabos de acometida interior para sistemas operando entre 5 MHz-3.000 MHz) e que reúnam as seguintes características técnicas:
• Motorista central de cobre e dieléctrico polietileno celular físico.
• Tela cinta metalizada e trenza de cobre ou aluminio.
• Coberta não propagadora de chama para instalações interiores e de polietileno para instalações exteriores.
• Impedancia característica média: 75 ± 3 Ω.
• Perdas de retorno segundo a atenuação do cabo (α) a 800 MHz:
|
Tipo de cabo |
5-30 MHz |
30-470 MHz |
470-862 MHz |
862-2.150 MHz |
|
α ≤ 18 dB/100 m |
23 dB |
23 dB |
20 dB |
18 dB |
|
α > 18 dB/100 m |
20 dB |
20 dB |
18 dB |
16 dB |
3.5. Armarios de comunicações.
Os armarios albergarão o equipamento activo e pasivo dos sistemas de telecomunicações e estarão situados nos recintos de comunicações. Todos os armarios que se instalem deverão cumprir a Directiva européia 2004/108/CE sobre compatibilidade electromagnética, pelo que levarão a distintivo CE.
Além disso, deverão cumprir com os requisitos das seguintes normas:
a) Norma de fabricação IEC 60297 (UNE-EM 60297): armarios, painel e equipamento associado.
b) Norma UNE EM -60529: graus de protecção proporcionados pela envolvente IP-20.
c) Norma UNE-EM 62262: graus de protecção proporcionados pela envolvente contra os impactos mecânicos externos IK-08.
Também deverão cumprir com os requisitos de segurança para pessoas e coisas exixir pelas seguintes directivas comunitárias:
a) Directiva 2014/35/UE sobre material eléctrico de baixa tensão.
b) Regulamento (UE) nº 305/2011 sobre produtos de construção.
3.5.1. Características dos armarios.
Os armarios de comunicações destinados a albergar os componentes do SCE deverão cumprir com as seguintes características:
• Os armarios terão um ancho de 800 mm e um fundo mínimo de 800 mm. Se se prevê a instalação de servidores no armario, ou se se vão a instalar tomadas com POE, como wifi ou câmaras IP, recomenda-se a utilização de armarios demais fundo.
• Os armarios deverão ser de pé.
• Estarão optimizados para proteger a cablaxe e os cabos de conexão. Os painéis laterais serão de aço de 0,7 mm no mínimo.
• A parte superior do armario será de 0,9 mm no mínimo, de aço sólido.
• Disporão de porta frontal e traseira duplas microperforadas. As portas deverão ter pechadura.
• Os painéis laterais serão desmontables. É desexable que contem com algum mecanismo de protecção para evitar manipulações não autorizadas.
• O acesso aos cabos dever-se-á poder realizar pela parte superior, inferior, frontal, traseira e lateral.
• Os armarios em que está prevista a utilização de cabos de conexão de fibra óptica que conectam com outros armarios deverão contar na parte superior com um acesso dedicado ao guiado destes cabos de conexão.
* Considerações especiais para pequenas dependências.
Permitirão armarios murais só de forma excepcional naquelas localizações onde o armario de pé não seja viável. Nestes casos, dever-se-á indicar na documentação esta circunstância mediante um estudo das alternativas avaliadas, assim como a justificação da opção eleita.
3.5.2. Dotação interior.
Os armarios de comunicações albergarão os seguintes elementos:
• Unidade de ventilação.
• Painéis de parcheo de fibra com os seus pasafíos, se procede.
• Painéis de parcheo de cobre com os seus pasafíos, se procede.
• Painéis de parcheo multipar com os seus pasafíos, se procede.
• Bandexas para suporte de equipamentos em bastidor, nos casos de repartidores de interconexión.
• Regreteiros eléctricos.
• Pasafíos verticais.
As unidades de armario não utilizadas deverão ter instaladas tampas cegas.
3.6. Painéis de parcheo.
Os painéis de parcheo são os elementos onde se centraliza o SCE, já que permitem a asignação de circuitos e conexões da cablaxe procedente dos subsistemas vertical, horizontal e de interconexión.
Existirão diferentes tipos de painéis, em função dos tipos de cablaxe: fibra monomodo, fibra multimodo, cobre e multipar.
3.6.1. Painéis de fibra óptica.
Os painéis de conexão para fibra óptica permitem a correcta terminação dos cabos de fibra óptica e a conexão dos equipamentos que acedem a eles. Consistem em caixas modulares com pasafíos e painéis para a inserção dos conectores finais da fibra.
Os cabos de fibra óptica terminar-se-ão mediante fusão a pigtail e este conectar-se-á directamente no painel de fibra. A fibra também poderá ser preconectorizada mediante conector MPO.
Os painéis de fibra serão de 19 polegadas de 1U de altura. Os que façam parte do repartidor de edifício terão capacidade para albergar 48 conectores LC dúplex, é dizer, terão uma densidade de 96 fibras. Nos repartidores de planta permitem-se painéis de 24 conectores LC dúplex. Cada painel levará associado um pasafíos horizontal e estará convenientemente identificado.
Ter-se-á acesso frontal aos painéis para o conexionado, o empalme e o armazenamento das fibras ópticas instaladas nos armarios, e permitirá o percurso diversificado para reduzir a congestão da cablaxe.
3.6.2. Painéis de parcheo de cobre.
Os painéis de parcheo serão a terminação dos cabos do subsistema horizontal. Estes painéis, incluindo os seus conectores, deverão apresentar as seguintes características:
a) Painéis modulares de 19 polegadas de 1 U de altura (44,5 mm).
b) O seus conectores serão do mesmo tipo, categoria e fabricante que o cabo do enlace permanente.
c) Disporão de 24 portos para conectores RJ45 na parte frontal e permitirão em todo momento a manipulação, retirada e reposição de um dos conectores independentemente dos demais.
d) Incluirão um suporte traseiro para a gestão e embridado de cada um dos cabos horizontais.
e) Em sistemas de cabo apantallado, o conector deverá estar conectado à terra através do painel.
f) O painel deve satisfazer as prestações mínimas garantidas, quando se usa numa configuração de canal de caso pior (100 metros com cabos de conexão e ponto de consolidação) junto com o resto de componentes.
g) Os conectores devem ser de tipo Keystone, com as suas conexões traseiras por deslocamento de illante, preferentemente com tecnologia de contacto a 45°.
h) Os conectores devem suportar o standard IEEE 802.3bt para POE.
i) Os conectores permitirão ao menos 500 ciclos de conexão sem que ocorra nenhum tipo de deformação nem mal contacto eléctrico.
Cada painel levará associado um pasafíos horizontal rañurado de dobro fundo metálico com tampa, de forma que os cabos aloxados no painel não se vejam.
3.6.3. Painéis de parcheo de cabo multipar.
Utilizar-se-ão painéis de categoria 3 com 50 portos RJ45 ocupando 1 U de altura.
Cada painel levará associado um pasafíos horizontal rañurado de dobro fundo metálico com tampa e deve-se poder aceder a cada par de forma individual.
3.7. Registros de tomadas de telecomunicações.
Os registros de tomadas consistirão em caixas universais que contêm as tomadas de telecomunicações e, geralmente, as tomadas de alimentação eléctrica de rede e SAI.
Os registros de tomadas cumprirão as seguintes condições:
a) A caixa será modular de montagem superficial ou acoplada. Terão espaço para uma, duas, três ou quatro tomadas, preferentemente com coberta antipó. Disporão de tampas cegas nas localizações onde não se empreguem os módulos.
b) Para garantir a compatibilidade entre sistemas de diferentes fabricantes, o suporte do conector será de tipo Keystone, ou proporcionar-se-á o adaptador correspondente.
c) Os conectores RJ45 devem ser de tipo Keystone, com as suas conexões traseiras por deslocamento de illante, preferentemente com tecnologia de contacto a 45°. Deverão garantir o uso de POE.
d) Desaconselha-se a utilização de caixas de chão sempre que seja possível.
3.8. Características do videoporteiro.
O sistema de pechadura electrónica e videoporteiro para o controlo de acesso deverá ter a capacidade de estabelecer uma videochamada SIP com o departamento técnico correspondente do órgão competente, que poderá actuar remotamente sobre a pechadura para abrir a porta.
Em caso de imposibilidade no estabelecimento dessa comunicação, o sistema deverá permitir a abertura da pechadura em local mediante um código preconfigurado que se deverá poder mudar remotamente desde o organismo de telecomunicações competente uma vez que esta se recupere.
O sistema de pechadura electrónica e videoporteiro incluirá:
• Tomada de rede. O cabo de comunicações do videoporteiro deverá ser finalizado no painel de cobre e será etiquetado como o resto das tomadas.
• Canalização com tubo corrugado e/ou canal de superfície cumprindo os requisitos indicados no número 2.4.2.5 Dimensionamento das canalizações.
• Conector para bateria independente.
O videoporteiro deverá contar com as seguintes características técnicas:
• Registro SIP.
• Teclado numérico.
• Telefonema directo pulsando um botão no videoporteiro.
• Sensor de porta aberta/fechada, sensor que deve poder consultar-se mediante SNMP, API ou URL.
• Abertura em remoto através do DTFM (marcación de um número no teclado numérico do telefone que recebe o telefonema).
• Abertura em remoto através de uma API ou uma URL.
• Abertura mediante um código em local. Este código somente funcionará quando não se realize o registro SIP.
• Possibilidade de controlar duas portas desde o mesmo videoporteiro.
• Dupla fonte de alimentação: através de POE e através de rede eléctrica.
Os mecanismos que regulem o controlo de acesso aos recintos deverão respeitar o estabelecido no Real decreto 3/2010, de 8 de janeiro, pelo que se regula o Esquema nacional de segurança no âmbito da administração electrónica.
3.9. Características dos elementos eléctricos.
Cada circuito eléctrico que alimenta os regreteiros dos armarios deve estar protegido por um magnetotérmico e um diferencial de uso exclusivo para esse circuito.
Os magnetotérmicos serão geralmente de 16A.
Os diferenciais deverão ser bipolares de 30 me a instantáneos com 3kA de crista segundo onda 8/20 us. (diferenciais de tipo A segundo a norma UNE-EM 61008-1, conhecidos comummente como diferenciais superinmunizados).
A cablaxe eléctrica deve ter uma classe CPR mínima Cca-S1b, d1, a1.
Os regreteiros eléctricos que se instalam nos armarios de telecomunicações devem ser de 16A, sem interruptor, para bastidor e com 8 enchufes tipo F (Schucko) cada um.
3.10. Garantia dos materiais.
O período mínimo de garantia para os materiais aqui descritos será de 10 anos. Esta garantia deverá ser apoiada mediante os certificar de fabricante.
4. Requisitos de instalação.
A seguir descrevem-se os requisitos que haverá que respeitar na instalação dos elementos dos sistemas descritos nas epígrafes anteriores.
As empresas que realizem instalações de telecomunicações terão que estar inscritas no Registro de Instaladores de Telecomunicação da Secretaria de Estado de Telecomunicações e para a Sociedade da Informação, segundo a Lei 11/2022, de 28 de junho, geral de telecomunicações.
Segundo a Ordem ITC/1142/2010, de 29 de abril, pela que se desenvolve o Regulamento regulador da actividade de instalação e manutenção de equipamentos e sistemas de telecomunicação, aprovado pelo Real decreto 244/2010, de 5 de março, para instalações de categoria 6 ou superior, a empresa estará dentro do tipo F.
As normas de referência no que diz respeito aos requisitos de instalação são ISSO/IEC 11801 e UNE-EM 50173.
Será preciso aplicar os requisitos de qualidade tanto aos materiais empregados como aos trabalhos de instalação. Deste modo, convém ressaltar que a simples utilização de materiais de uma determinada categoria não assegura a classificação dos enlaces/canais dentro da mesma categoria, já que uma instalação defectuosa pode levar a uma classificação inferior.
As instalações eléctricas deverão ser realizadas unicamente por instaladores autorizados de acordo com o Real decreto 842/2002, de 2 de agosto, pelo que se aprova o Regulamento electrotécnico para baixa tensão.
4.1. Instalação de elementos.
4.1.1. Armarios de comunicações.
O armario de comunicações disporá de um espaço totalmente livre ao seu arredor, de 1,5 m com o frontal, 1,2 m com a parte traseira e 0,5 m com cada um dos laterais. Este espaço não se poderá ver ocupado por nenhum dos elementos instalados no recinto de telecomunicações.
Se se situam vários armarios em fila, este conjunto considerar-se-á como uma unidade, pelo que o espaço livre respeitar-se-á arredor do conjunto.
Quando as dimensões do recinto permitam instalar mais armarios dos inicialmente previstos, deverão situar-se estes de forma que se possam instalar novos armarios no futuro sem ter que deslocar os existentes.
4.1.1.1. Colocação de elementos dentro dos armarios SCE.
Em geral, a disposição dos diferentes elementos dentro de um armario de comunicações destinado a aloxar componentes do sistema de cablaxe estruturada será, de arriba a abaixo, a seguinte:
a) Kit de ventilação para a disipación do calor.
b) Painéis de fibra (1 U) com o seu pasafíos (1 U), tantos como sejam necessários.
c) Espaço de crescimento (ao menos 2 U) para novos painéis de fibra no caso de RE e RC. Deve estar dotado de tampas cegas.
d) Painéis de cabo de cobre (1 U) com o seu pasafíos (1 U), tantos como sejam necessários.
e) Espaço de crescimento (ao menos 2 U) para novos painéis de cobre no caso de RP. Deve estar dotado de tampas cegas.
f) Espaço para electrónica de comunicações e pasafíos. As unidades necessárias segundo o número de tomadas.
g) Espaço de crescimento para electrónica de comunicações. Deve estar dotado de tampas cegas.
h) Bandexa para equipamentos de comunicações do operador, com 4 unidades livres, para o caso de RX.
i) Painéis de cablaxe multipar (1 U) com o seu pasafíos (1 U), tantos como sejam necessários.
j) Espaço de crescimento (ao menos 2 U) para novos painéis de cablaxe multipar, sempre que exista ao menos um painel deste tipo. Deve estar dotado de tampas cegas.
k) 2 regreteiros de alimentação de 16A de 8 tomadas (sem interruptor). Devem situar-se nas duas U mais baixas do armario (U1 e U2). Recomenda-se a reserva de 4 unidades, deixando uma unidade livre debaixo de cada regreteiro.
4.1.1.2. Colocação dos cabos dentro dos armarios.
No interior do armario a cablaxe deve estar guiada e ordenada, de forma que não fique solta.
A cablaxe entrará pela parte superior do armario, excepto no caso de recintos com chão técnico, nos quais poderá entrar pela parte inferior. O comprimento da cablaxe no interior do armario deve ser a suficiente para permitir o movimento de qualquer dos painéis a quaisquer U do armario. As descidas e subidas da cablaxe pelo armario fá-se-ão através dos laterais. A chegada dos cabos aos painéis deve ser horizontal, ocupando unicamente a U própria do painel ou do seu pasafíos.
Cada painel de conexão ou equipamento activo instalado no armario levará associado um pasafíos horizontal rañurado de dobro fundo metálico com tampa. Realizar-se-ão agrupamentos de cabos em mazos segundo a situação do painel em que terminam e o seu percurso. O acesso dos cabos aos painéis fá-se-á de maneira ordenada, repartir-se-ão horizontalmente ao longo da traseira do painel. Deve-se empregar o suporte traseiro do painel para a gestão e embridado destes cabos.
Os pasafíos verticais devem ser específicos para armarios de cablaxe. Não se devem instalar canalizações de cablaxe no interior dos armarios.
As canalizações de cablaxe dentro do recinto serão practicables em todo o seu percurso até a entrada ao armario.
Todos os cabos deverão ser marcados, na parte traseira do painel, com a referência da tomada de comunicações mediante anéis ou etiquetas brida, segundo o indicado no número 4.2 Critérios de etiquetaxe.
4.1.1.3. Conexão à terra dos armarios.
Conectarão à terra todas as partes metálicas do armario utilizando para isso os elementos de conexão aconselhados pelo fabricante.
4.1.2. Canalizações.
As canalizações para a cablaxe de dados devem ser exclusivas para este. Só se permitirão canalizações com compartimentos (para cabos de dados e cabos de força) no último trecho (no máximo 15 metros).
Não se devem instalar sob canalizações de água, vapor etc. Os cruzamentos com outras instalações realizar-se-ão preferivelmente de forma perpendicular.
As canalizações secundárias devem dar serviço à planta pela que discorren. Em caso de repartidores de planta que dêem serviço a várias plantas, aceder-se-á às diferentes plantas através de pátios de condutos. Devem evitar-se instalações em que se perfore o forjado para o passo de cablaxe em múltiplos pontos.
As canalizações que discorran por falso teito devem contar com fixações tipo varetas ou suportes ao forjado. Os tubos e a cablaxe deverão ir fixados mediante bridas reutilizables à canalização para a sua sujeição. Os cabos fixar-se-ão só na curvatura dos canais com o objectivo de facilitar a sua substituição em caso de ser necessário.
O percurso das canalizações de cablaxe de dados deve ter em conta as possíveis interferencias electromagnéticas com a cablaxe de força, pelo que se deverá respeitar o estabelecido, no que diz respeito a distâncias de separação, na norma UNE-EM50174-2. As cablaxes destes serviços deverão discorrer separadas uma distância de 200 mm, excepto no último trecho (no máximo 15 metros) até o registo de tomadas.
Quando os sistemas de condução de cabos para as instalações de comunicações sejam metálicos dever-se-ão conectar à rede de terra e equipotencialidade do edifício.
As uniões de registros com tubos realizar-se-ão sempre com os conectores ajeitado.
Os tubos terão guias e tampas em ambos os extremos para evitar a entrada de sujeira e humidade no seu interior.
4.1.3. Cablaxes.
Quando se realize a tirada do cabo, os instaladores deverão evitar todo o tipo de torceduras e tiróns. Evitar-se-á ademais o estrangulamento dos cabos de dados pela utilização na instalação de bridas de apertamento ou outros elementos similares.
Para fixar mazos de cabos empregar-se-ão bridas reutilizables ou velcros.
Durante a instalação do cabo cuidar-se-ão os seguintes aspectos:
a) Respeitar o raio de curvatura mínimo dos cabos indicado pelo fabricante. Evitar-se-ão, em todo o caso, raios de curvatura inferiores a 5 cm.
b) Não superar a tensão de tracção máxima recomendada pelo fabricante.
c) Seguir as recomendações do fabricante e das diferentes práticas habituais.
d) Proteger as arestas afiadas que possam danar a coberta dos cabos durante a sua instalação.
4.1.3.1. Cabos de fibra óptica.
A terminação de fibra óptica deverá instalar-se da seguinte maneira:
Os cabos de fibra óptica terminar-se-ão mediante fusão a pigtail e este conectar-se-á directamente no painel de fibra. A fibra poderá ser preconectorizada mediante conector MPO.
a) Enrolarase coidadosamente o excesso de fibra dentro do painel de terminação de fibra. Não se deixará material sobrante na parte exterior do painel.
b) Cada cabo de fibra descascar-se-á sobre o painel de terminação e as fibras individuais terminar-se-ão mediante fusão a pigtail . O conector do pigtail conecta-se ao adaptador do painel de terminação. No caso de fibra preconectorizada com conector MPO, este conecta-se ao correspondente adaptador do painel.
c) Instalar-se-ão tampas contra o pó nos conectores e axustadores, a menos que estejam conectados fisicamente.
d) Em todo o caso, a fibra terminar-se-á em painéis de tipo LC dúplex com puído PC para a fibra multimodo e monomodo, excepto que desde o órgão competente em matéria de telecomunicações se solicite a utilização de puído APC para a fibra monomodo.
Em caso que desde o armario saiam cabos de conexão de fibra, estes deverão ser guiados por um acesso superior reservado no armario para este fim, e desta forma garantir-se-á a separação destes cabos a respeito de outro tipo de cablaxe (cobre, multipar, coaxial...).
A conexão das mangueiras de fibra deve seguir o standard ANSI/TIA-598-D, que estabelece a ordem segundo as cores dos fios de fibra óptica.
4.1.3.2. Cabos de quatro pares trenzados.
O sistema de cablaxe proposto tem que superar de extremo a extremo as prestações especificadas nos standard actuais de cablaxe (ISSO/IEC 11801, EIA/TIA 568, Cenelec EM50173 e a Directiva da União Europeia de compatibilidade electromagnética EMC).
Cada cabo termina num painel de parcheo por um extremo e num registro de tomadas pelo outro. Os cabos estarão finalizados em ambos os extremos com conectores RJ45.
O comprimento total da cablaxe entre o registro de tomadas e o seu painel de terminação não poderá ser superior aos 90 metros, incluindo o ponto de consolidação em caso de existir.
O comprimento total do canal de comunicações formada pelos cabos de conexão e a cablaxe que unem uma terminal de rede com a electrónica de comunicações não poderá exceder os 100 m.
4.1.3.2.1. Conexionado em armarios de comunicações.
Os cabos estarão terminados em conectores RJ45 fêmea instalados nos painéis de parcheo.
Cada cabo deverá estar claramente etiquetado na sua coberta detrás do painel de parcheo numa situação visível sem retirar os laços de suporte do mazo.
4.1.3.2.2. Conexionado em registros de tomadas.
Os cabos estarão terminados em conectores RJ45 fêmea instalados nos registros de tomadas.
Como excepção ao anterior, as tomadas para dispositivos pegados à parede ou teito, como videoporteiros, leitores de cartões ou pontos de acesso wifi, poderão terminar-se num conector RJ45 macho (enlace MPTL), em lugar de em um registro de tomadas. Este conector inserir-se-á directamente no dispositivo.
Cada conector RJ45 de cada registro de tomadas etiquetar-se-á seguindo o esquema de identificação explicado na epígrafe de etiquetaxe, que deverá coincidir com o código empregue no outro extremo do cabo correspondente no painel de parcheo do armario de telecomunicações.
Deverá deixar-se enrolado um excesso de cabo nas caixas murais ou superficiais com a condição de que haja um espaço suficiente para isso sem ter que exceder o raio de curvatura.
Em instalações de parede oca onde se utilizam caixas de contedor, poder-se-á deixar um excesso de cabo nelas. Nunca se deixarão mais de 30 cm de cabo sobrante na caixa mural, na canalização modular de mobiliario ou em paredes isoladas. O excesso de cabo pode-se deixar enrolado no teito, arriba da localização, em caso que não haja suficiente espaço na caixa da tomada para deixar o cabo sobrante.
Ter-se-ão em conta as seguintes considerações:
• Registros de tomadas de superfície: em geral, colocar-se-ão a 20 cm do chão. Em zonas especiais (oficinas, salas de aulas...) poderão colocar-se a 1,1 m.
• Registros de tomadas acoplados: ao fechar o registro achar-se-á o cabo não se duplo, esmague, nem enrole embaixo do seu raio mínimo de curvatura.
• Registros de tomadas de chão: as caixas de chão ficarão rasantes com o chão, e montadas no centro da lousa de chão técnico. A tampa poder-se-á fechar completamente com todas as tomadas eléctricas e de rede de dados conectadas. As lousas do chão técnico que alberguem registros de tomadas de chão não devem ficar sob mobiliario ou outros objectos que impeça o seu desmonte e manipulação. Recomenda-se deixar três metros de cabo sobrante para permitir o deslocamento da lousa em que está instalado o registro.
4.1.3.3. Cabo multipar.
A cablaxe multipar só se instalará na canalização troncal, já que no sistema horizontal (SH) se desprega cablaxe de quatro pares trenzados, igual que o resto das tomadas.
A mangueira de cabo multipar chega ao armario em que se encontra o painel de parcheo de voz e desde este ponto conectará ao porto correspondente do painel de dados, com um cabo de conexão.
Para o conexionado individual dos motoristas das mangueiras multipar deverá seguir-se o código de cores indicado na norma IEC 60708.
4.1.3.4. Cabos coaxiais.
O cabo coaxial empregado para a transmissão de sinais de rádio e TV terminará nos equipamentos correspondentes, bem mediante um conector ou conexão directa. Estes equipamentos devem estar sempre dentro de registros.
O raio de curvatura do cabo não excederá 4 vezes o diámetro exterior do cabo.
4.1.4. Acondicionamento de espaços.
4.1.4.1. Pátios de condutos.
Nos edifícios de nova construção, e nas rehabilitações em que seja possível, contar-se-á com pátios de condutos exclusivos para a cablaxe de telecomunicações. Estes pátios de condutos devem comunicar todas as plantas.
As dimensões mínimas dos pátios de condutos serão 400 × 400 mm. Serão capazes de suportar os sistemas de sujeição necessários para instalar a cablaxe.
Devem contar com portas de acesso para a gestão da cablaxe que transportam. Estas portas devem abrir para o exterior e dispor de pechadura para evitar o acesso a pessoal não autorizado.
Por tratar-se de tiros verticais, instalar-se-ão elementos cortalumes no mínimo cada três andares. Deve-se manter a resistência ao lume exixible nestes elementos, de acordo com o estabelecido no artigo SIM 1-3 do documento básico DB SIM do Código técnico da edificação.
Quando se disponha de pátios de condutos no edifício, as subidas de cablaxe entre plantas devem fazer-se através destes. Em todo o caso, estas subidas devem agrupar-se em passos de planta suficientemente dimensionados. Devem evitar-se instalações que perforen o forjado para o passo de cablaxe em múltiplos pontos.
4.1.4.2. Perfurações de planta e tabiques.
As perfurações de planta não devem afectar a estrutura do edifício nem também não incomodar o trabalho diário do pessoal do centro. Estas perfurações de planta realizar-se-ão preferentemente em zonas comuns, evitando gabinetes ou salas para conseguir que os trabalhos de manutenção afectem o mínimo as pessoas utentes.
Todas as perfurações estarão projectadas de forma que a cablaxe não fique em contacto com o material de obra e possa danarse. O seu acabamento estará livre de rebarbas e rasante com o chão ou tabique.
No caso de utilizar canal, a perfuração deve ficar completamente coberta pela canalização. Existirão amplos registros practicables para aceder às perfurações.
Permitirão os agrupamentos de perfurações para ter uma capacidade de passagem suficiente.
4.1.4.3. Pintado.
Os trabalhos de pintado, enxesado, receba etc. que afectem zonas pelas que discorra a cablaxe de telecomunicações não devem ensuciar nenhum dos seus elementos.
É particularmente importante que não se ensucien as tomadas de telecomunicações, pontos de acesso sem fios e as canalizaciones (a pintura sobre elas impede que a sua tampa se desmonte com facilidade).
4.1.4.4. Remates.
Em todos os trabalhos de obra civil se efectuarão todos os remates e acabamento final da instalação, tais como alisado de superfícies, supresión de rebarbas, parcheado de zonas despintadas e reparação ou substituição de peças estragadas na montagem (como falsos teitos ou escaiolas).
4.1.5. Garantia.
O período mínimo de garantia dos trabalhos de instalação face a vícios ocultos da instalação será no mínimo de 2 anos.
4.2. Critérios de etiquetaxe.
Os elementos dos sistemas de telecomunicações contarão com um código único de etiquetaxe que permita a sua identificação na documentação do projecto e nos sistemas de inventariado da Administração. Estes códigos de etiquetaxe mostrarão em cada elemento e achegarão informação visual de utilidade para os trabalhos quotidianos de gestão e manutenção da infra-estrutura.
Os códigos de identificação devem respeitar os formatos indicados, mantendo o número de dígito e sem abreviar nem acrescentar nenhum carácter ou espaço.
Os códigos de identificação nas etiquetas devem ser permanentes no tempo, evitando a utilização etiquetas impressas termicamente ou similares que possam degradar-se.
Os códigos identificativo descritos a seguir recolhem os requisitos mínimos nos projectos para poder referenciar os elementos nele incluídos. Adicionalmente, o órgão de contratação reserva para sim o direito de acrescentar ou modificar os códigos de identificação que considere adequados para adaptar às circunstâncias específicas de cada projecto.
4.2.1. Numeração dos elementos.
Os elementos numeraranse ordenando os elementos arquitectónicos como segue:
1. No campus, ordenar-se-ão os edifícios de esquerda a direita e de arriba a abaixo (como a escrita ocidental), segundo se representem no plano do campus.
2. Dentro de cada edifício, ordenam-se os elementos desde a planta mais baixa até a planta mais alta.
3. Dentro de cada planta, ordenam-se as estâncias de esquerda a direita e de arriba a abaixo segundo se representem no plano da planta.
4. Dentro de cada estância, ordenam-se os elementos de esquerda a direita e de arriba a abaixo segundo se representem no plano da planta. Para estâncias com plantas não rectangulares poder-se-á propor outra ordem para os elementos.
Portanto, começar-se-á pela primeira estância (arriba à esquerda no plano de planta) da planta mais baixa do primeiro edifício do campus (arriba à esquerda no plano do campus). Depois continua com o resto de estâncias até completar essa planta, com o resto de plantas até completar esse edifício e com o resto dos edifícios até completar o campus.
4.2.2. Recintos de telecomunicações.
O identificador de um recinto de telecomunicações terá um número de sequência único dentro do âmbito do complexo (edifício ou campus se há mais de um edifício).
A sintaxe do identificador será: «RCxx», onde:
– RC: é o indicador de recinto de telecomunicações».
– xx: indica o número de ordem do recinto (01 a 99).
Colocar-se-á a etiqueta do recinto no exterior da porta de entrada. O código desta etiqueta deve ser visível nas fotos da documentação final da instalação. As etiquetas terão que ser resistentes à intemperie e de dimensões 99,1 × 38,1 mm.
Por exemplo: «RC01».
4.2.3. Registros de passagem.
O identificador de um registro de passagem terá um número de sequência único dentro do edifício.
A sintaxe do identificador será: «RPxxxx», onde:
– RP: é o indicador de registro de passagem».
– xxxx: indica o número de ordem do registro de passagem (0001 a 9999).
Colocar-se-á una etiqueta na tampa do registro e outra no seu interior. As etiquetas terão que ser resistentes à intemperie e das dimensões adequadas ao tamanho do registro.
Por exemplo: «RP0001».
As canalizações que saem dos registros etiquetassem com a identificação correspondente ao registro de passagem, registro de tomadas ou recinto a que conectam, precedidos pelo «a». Isto aplica também aos tubos que saem desde um canal para um registro de tomadas.
No caso dos canais que discorren por falsos teitos ou chãos técnicos continuamente rexistrables, etiquetar-se-á esta canalização indicando o conjunto de registros de tomadas a que dá serviço.
Por exemplo: «a RP0007», «a RT0021», «a RT0027-RT0054».
4.2.4. Registros de tomadas de telecomunicações.
O identificador de um registro de tomadas terá um número de sequência único dentro do edifício.
A sintaxe do identificador será: «RTxxxx», onde:
– RT: é o indicador de registro de tomadas de telecomunicações».
– xxxx: indica o número de ordem do registro de tomada (0001 a 9999).
Colocar-se-á uma etiqueta no interior do registro. As etiquetas terão que ser resistentes à intemperie e das dimensões adequadas ao tamanho do registro.
Por exemplo: «RT0001».
4.2.5. Armarios de comunicações.
O identificador de um armario terá um número de sequência único dentro do campus.
A sintaxe do identificador será: «Aaa», onde:
– A: é o indicador de «armario».
– aa: indica o número de ordem do armario (01 a 99).
Colocar-se-ão duas etiquetas no armario, uma na parte central superior de uma porta frontal e outra na parte central superior no interior do armario. Estas etiquetas deverão ser visíveis nas fotos da documentação final da instalação. As etiquetas terão que ser resistentes à intemperie e de dimensões 99,1 × 38,1 mm.
Por exemplo: «A01».
4.2.6. Enlaces entre armarios de comunicações.
O identificador de um enlace entre dois armarios terá um número de sequência único para esse par de armarios.
A sintaxe do identificador será: «EnnAaaAzz», onde:
– E: é o indicador de enlace».
– nn: indica o número de ordem da mangueira (01 a 99) para o par de armarios Aaa-Azz.
– Aaa: é o identificador do armario de numeração menor.
– Azz: é o identificador do armario de numeração maior.
Colocar-se-ão etiquetas brida nos dois extremos da mangueira do enlace.
Por exemplo: «E01A01A07».
4.2.6.1. Terminação de fibra em painel.
O identificador de cada uma das fibras de uma mangueira terá um número de sequência único dentro da mangueira.
A sintaxe do identificador será: «FffEnnAaaAzz», onde:
– F: é o indicador de fibra óptica».
– ff: indica o número de ordem da fibra na mangueira (01 a 99). Este número virá dado pela cor da fibra seguindo as normas do standard ANSI/TIA/EIA 598.
– EnnAaaAzz: é o identificador do enlace.
As fibras terminam-se em portos de um painel que se etiquetam com o identificador completo de cada fibra. Pode-se também etiquetar o conjunto de portos em que termina a mangueira com o identificador do enlace e cada porto com o número da fibra dessa mangueira.
Por exemplo: «F01E01A01A07».
4.2.6.2. Portos de painel multipar.
O identificador de cada par da mangueira terá um número de sequência único dentro da mangueira.
A sintaxe do identificador será: «MmmEnnAaaAzz», onde:
– M: é o indicativo de cabo coaxial».
– mm: indica o número de ordem do par (01 a 99). Deverá seguir-se o código de cores indicado na norma IEC 60708.
– EnnAaaAzz: é o identificador do enlace.
Os pares terminam-se em portos de um painel que se etiquetam com o identificador completo de cada par. Também se pode etiquetar o conjunto de portos em que termina a mangueira com o identificador do enlace, e cada porto com o número do par dessa mangueira.
Por exemplo: «M01E01A01A07».
4.2.7. Painéis de parcheo.
O identificador de um painel de parcheo terá um número de sequência único, para cada tipo de painel, dentro do armario.
A sintaxe do identificador será: «AaaBBBbb», onde:
– Aaa: é o identificador do armario.
– BBB: é o código que identifica o tipo de painel segundo o tipo de cablaxe conectada. Poderá ser:
FMM: para bandexas de terminação de fibra multimodo.
FSM: para bandexas de terminação de fibra monomodo.
UTP: para bandexas de terminação de cabo de cobre não apantallado.
STP: para bandexas de terminação de cabo de cobre apantallado.
VOZ: para bandexas de terminação de cabo multipar de voz.
– bb: indica o número de sequência (01-99) do painel de parcheo de cada tipo de cablaxe dentro do armario. Numerarase de arriba a abaixo do armario.
Cada painel deverá ser etiquetado com o seu identificador.
Por exemplo, um armario A01 com dois painéis de fibra, um monomodo e outro multimodo, três de cobre e um multipar: A01FSM01, A01FMM01, A01UTP01, A01UTP02, A01UTP03, A01VOZ01.
4.2.8. Tomadas de telecomunicações.
O identificador de uma tomada de telecomunicações terá um número de sequência único dentro do seu armario.
A sintaxe do identificador será: «pp/tttAaa», onde:
– pp: indica o número de planta em que se encontra a tomada final. Utilizar-se-á «00» (baixa) a «99» para plantas sobre rasante e «-1» a «-9» para plantas baixo a rasante.
– ttt: indica o número de sequência (001-999) da tomada segundo a sua localização no plano de planta, como se indica em 4.2.1. Numeração dos elementos. As tomadas devem ficar ordenadas nos painéis (painel 01: tomadas 001 a 024; painel 02: tomadas 025 a 048 etc.).
– Aaa: é o identificador do armario.
Etiquetará com este identificador a tomada final, o porto do painel em que termina e os dois extremos do cabo.
Por exemplo, o armario A01 dá serviço à planta soto (20 tomadas), baixa (36 tomadas) e primeira (10 tomadas). As tomadas do soto identificar-se-ão desde «-1/001A01» até «-1/020A01». As tomadas da planta baixa identificar-se-ão desde «00/021A01» até «00/056A01». As tomadas da planta primeira identificar-se-ão desde «01/057A01» até «01/066A01». Estas tomadas ocuparão 3 painéis e sobrarão 6 portos.
4.2.9. Quadros eléctricos.
O identificador de um quadro eléctrico do interior do recinto terá um número de sequência único dentro do edifício.
A sintaxe do identificador será: «CnnYYYy», onde:
– C: é o indicador de quadro eléctrico».
– nn: é o número de quadro eléctrico.
– YYY: é o código que identifica o tipo de alimentação. Poderá ser:
SAI: para a alimentação de sistema de alimentação ininterrompida.
RED: para a alimentação de rede.
– y: é o número do SAI a que está conectado o quadro. Se há um único SAI, este dígito omítese.
Colocar-se-ão duas etiquetas, uma no exterior da porta do quadro e outra na parte central superior no interior do quadro.
Por exemplo, num edifício com alimentação de um único SAI, no recinto teremos: «C01RED», «C02SAI».
4.2.10. Circuitos eléctricos.
O identificador de um circuito eléctrico dos quadros do recinto de telecomunicações terá um número de sequência único dentro desse cadrar.
A sintaxe do identificador será: «ccfCnnYYYy», onde:
– cc: é o número de circuito dentro do quadro.
– f: é a fase do circuito. Em edifícios com rede trifásica indicar-se-á «R», «S», «T» ou «RST» (para circuitos trifásicos). Em edifícios com rede monofásica indicar-se-á «M».
– CnnYYYy: é o identificador do quadro eléctrico.
Colocar-se-á uma etiqueta nos elementos do quadro que protegem esse circuito. Nesta poder-se-á omitir o identificador do quadro. No caso dos circuitos que alimentam os regreteiros do armario, colocar-se-á uma etiqueta brida no extremo do cabo que chega ao regreteiro.
Por exemplo: «01RC01RED», «02SC02SAI».
4.2.11. Regreteiros.
O identificador de um regreteiro resulta da asignação de um circuito eléctrico a um armario.
A sintaxe do identificador será: «Aaa/ccfCnnYYYy», onde:
– Aaa: é o identificador do armario.
– ccfCnnYYYy: é o identificador do circuito eléctrico.
Colocar-se-á uma etiqueta em cada um dos regreteiros.
Por exemplo: «A01/01RC01RED», «A01/02SC02SAI».
4.2.12. Pontos de consolidação.
O identificador de um ponto de consolidação (PdC) terá um número de sequência único dentro do campus.
A sintaxe do identificador será: «Paa», onde:
– P: é o indicador de ponto de consolidação».
– aa: indica o número de ordem do PdC (01 a 99).
Colocar-se-ão duas etiquetas no PdC, uma no exterior e outra no interior. Estas etiquetas deverão ser visíveis nas fotografias da documentação final da instalação. As etiquetas terão que ser resistentes à intemperie e de dimensões 99,1 × 38,1 mm.
Por exemplo: «P01».
Os painéis dos PdC e as tomadas finais que terminam neles etiquetar-se-ão substituindo a parte do identificador correspondente ao armario pela do ponto de consolidação. O número de sequência destas tomadas é único para este PdC. Por exemplo: «P01UTP01», «00/001P01».
Os portos, tanto do painel do RP como do painel espelho do PdC, etiquetar-se-ão igual que o resto de tomadas do RP, coma se fossem tomadas finais. Por exemplo: «00/025A01».
4.2.13. Transceptores.
O identificador de um transceptor ou conversor de meios terá um número de sequência único dentro do armario correspondente.
A sintaxe do identificador será: «TxxAaa», onde:
– T: é o indicador de «transceptor».
– xx: indica o número de ordem do transceptor (01 a 99).
– Aaa: é o identificador do armario.
Colocar-se-á uma etiqueta no transceptor. Colocar-se-ão também etiquetas brida nos cabos de saída com o identificador da tomada final.
Por exemplo: «T01A01».
5. Procedimentos de verificação.
Uma vez finalizada a instalação, realizar-se-á a sua verificação ou certificação. A totalidade dos cabos, conectores e tomadas deverão estar comprovados para evitar defeitos de instalação e para verificar o funcionamento dos sistemas baixo as condições instaladas.
Será reparada qualquer deficiência detectada durante a realização desta actividade.
Para realizar a certificação utilizar-se-á o equipamento de medida mais idóneo. O equipamento de medida deverá ter certificado de calibración (antigüidade inferior a um ano), que deverá achegar-se junto com o relatório de certificação da cablaxe na documentação final.
A certificação fá-se-á sobre o enlace permanente, de maneira que se certificar desde as tomas nos painéis de parcheo no armario de comunicações até as tomas de telecomunicações finais, com ambos os elementos incluídos. Os cabos de conexão de parcheo e os cabos de conexão aos equipamentos não se incluem.
As medidas de cada tomada identificarão com a etiqueta da tomada. O relatório de certificação para a documentação final incluirá as medidas de todas as tomadas, em formato PDF.
5.1. Verificação da instalação de cabo de cobre.
Dever-se-á achegar a certificação da cablaxe de cobre instalada. Esta certificação deve incluir os resultados das provas do 100 % dos enlaces entre o armario e a tomada final. Os dados apresentados nas provas incluirão a suficiente informação para descrever completamente cada um dos enlaces.
As provas basearão nos parâmetros de transmissão exixir pela normativa ISSO 11801, segundo a categoria.
Utilizar-se-á um equipamento de medida adequado segundo a categoria do cabo instalado, com adaptadores de medida standard independente de fabricantes, configurado com o teste de enlace permanente da classe correspondente.
Antes de começar a fase final de certificação, os equipamentos que se empregarão deverão calibrarse conjuntamente usando a função de autochequeo. Ademais, os equipamentos empregues na fase de certificação estarão correctamente calibrados segundo as recomendações do fabricante. A calibración será realizada pelo próprio fabricante ou por um laboratório autorizado. Este certificado de calibración deve ter uma antigüidade inferior a um ano desde data da certificação dos enlaces.
Todas as provas se realizarão empregando os cabos de conexão originais para os equipamentos de teste, que serão universais. Os cabos de conexão para os equipamentos de teste não devem exceder individualmente os 2 metros, ou 4 metros em conjunto, e devem conectar ao enlace nos dois extremos, painel e tomada final, sem empregar adaptadores, a menos que seja especificado pelo fabricante do equipamento.
O enlace permanente que se analisa consiste no conjunto toma final, cablaxe horizontal e tomada no painel de parcheo.
No caso de instalar um ponto de consolidação (PdC), as provas necessárias entregar-se-ão em dois blocos.
• O primeiro bloco incluirá as provas desde a toma no painel de parcheo do RP até a toma no painel espelho que se encontra no PdC. Identificarão com as etiquetas dos portos dos painéis (por exemplo: «00/001A01»).
• O segundo bloco incluirá o enlace permanente, desde o painel de parcheo do RP até cada tomada final que dependa do PdC. Se há mais tomadas finais que portos no RP, dever-se-ão realizar as provas para a totalidade das tomadas, conectando-as no PdC para a realização das provas. Estas medidas identificarão com as etiquetas das tomadas finais (por exemplo: «00/001P01»).
As seguintes provas são as mínimas que se realizarão em todos os pares de cada enlace permanente de cobre. O enlace será aceitado se todos os parâmetros que se incluem na certificação se encontram dentro dos limites exixir pela norma correspondente.
As medidas realizarão com o equipamento homologado correspondente, cobrindo a categoria de frequências exixir para a categoria de cabo empregada. Incluir-se-ão as provas seguintes:
a) Esquema de asignação de pins. Cada cabo instalado deve ser experimentado para assegurar uma correcta terminação dos motoristas, e deverá incluir na documentação um mapa de motoristas do enlace indicando a correlação dos pares de cada patilla. Esta prova deve avaliar os seguintes aspectos:
– Continuidade até o extremo remoto.
– Curtocircuítos entre dois ou mais motoristas.
– Pares cruzados.
– Pares invertidos.
– Pares partidos.
– Outros problemas na conexão dos motoristas.
b) Comprimento. Deve-se determinar o comprimento físico de cada enlace permanente. O registro do teste deve indicar o comprimento do cabo, que será a do par de maior comprimento medido.
c) Atenuação ou perdas de inserção. A atenuação mede a diminuição da intensidade do sinal (expressada em dB) devido à resistência do cabo e às perdas por radiação.
Deve-se medir a atenuação de todos os pares de cada cabo, inxectando um sinal no extremo remoto e realizando sob medida no extremo mais próximo. No mínimo, o equipamento de teste deve avaliar o pior caso de atenuação, que se incluirá no relatório de certificação.
d) Atenuação diafónica: NEXT (near end crosstalk) e atenuação telediafónica FEXT (far end crosstalk).
A diafonía é a perturbação electromagnética produzida num par pelo acoplamento de outro. Mede-se como a diferença de amplitude (em dB) entre um sinal transmitido por um par e o recebido noutros pares no mesmo extremo da cablaxe (paradiafónica ou NEXT) e no extremo afastado da cablaxe (telediafónica ou FEXT).
Estas medidas devem ser realizadas para todas as combinações de pares em cada cabo do subsistema (6 medições para cabos de 4 pares). Mede-se nos dois sentidos do enlace repartidor-tomada de utente, registando-se o pior caso para NEXT e FEXT.
e) Ratio atenuação/paradiafonía: ACR-N (attenuation to crosstalk ratio near-end).
É a relação entre a atenuação e o NEXT.
Esta ratio deve medir-se em todas as combinações de pares de cada cabo do subsistema horizontal. As provas para medí-la devem realizar-se nos dois sentidos do enlace repartidor-tomada de utente, registando-se o pior caso de ACR-N ou a margem para cada cabo em cada sentido do enlace.
f) Ratio atenuação/telediafonía: ACR-F (attenuation to crosstalk ratio far-end).
É a relação entre a atenuação e o FEXT.
g) Medidas de soma de potência: PS NEXT, PS ACR-N e PS ACR-F.
As medidas de NEXT e ACR-F somente têm em conta interacções par a par, mas também é necessário dispor de medidas que tenham em conta o caso pior em que os 4 pares de um cabo transmitam sinal simultaneamente. As medidas PS NEXT, PS ACR-N e PS ACR-F permitem comprovar esta situação.
h) Perdas de retorno: RL (return loss).
Este parâmetro define-se como a relação do sinal reflectido a respeito do sinal transmitido, devido principalmente a desadaptacións de impedancia.
i) Diferença de retardos. É a diferença do retardo de propagação em cada um dos 4 pares do cabo.
5.2. Verificação da instalação de cabo de fibra óptica.
Realizar-se-ão as provas necessárias para garantir a qualidade dos enlaces de fibra óptica, contrastando os valores de atenuação do enlace segundo o estabelecido na normativa ISSO 11801. O relatório deve indicar também os standard de rede que é capaz de suportar o enlace.
As provas devem realizar com uma fonte de luz de 850 ± 30 nm e 1300 ± 30 nm para fibras multimodo (MM) e de 1310 ± 30 nm e 1550 ± 30 nm para fibras monomodo (SM). Incluirão as seguintes medidas para cada fibra:
a) Medição da atenuação. Sob medida da atenuação realizar-se-á mediante una prova OLTS, nas duas direcções em cada fibra, empregando uma fonte num extremo e um medidor de potência colocado no outro extremo.
Medir-se-á a diferença de níveis à entrada e à saída da fibra sob prova.
Para estas medidas utilizar-se-ão cabos de conexão de prova (TRC teste reference cords), dos cales se deve medir a sua atenuação com os equipamentos justo antes de começar as medidas do enlace, para depois poder eliminar o seu impacto.
Será necessário medir a atenuação da fibra aos dois comprimentos de onda indicadas. Esta medida de atenuação total nunca deverá ser superior à calculada teoricamente para a instalação. O cálculo teórico é o seguinte:
A = αL + αsx + αce
onde:
α = coeficiente de atenuação do cabo de fibra ao comprimento de onda empregada.
L = comprimento do enlace.
αs = atenuação média por empalme.
x = número de empalmes de um enlace.
αc = atenuação média dos conectores de linha.
e = número de conectores de linha de um enlace.
b) Medições reflectométricas. Estas medidas realizar-se-ão com um reflectómetro óptico e permitirão avaliar a continuidade da fibra, detectar defeitos e medir empalmes. As provas consistirão numa medida OTDR (optical time domain reflectometer) em ambas as direcções da fibra.
Será necessário utilizar fibras de lançamento correctamente calibradas para poder eliminar a zona morta inicial em cada medida. A prova será bidireccional para caracterizar os dois conectores extremos do enlace permanente. O comprimento destas fibras de lançamento, que deve indicar no relatório, dependerá do ancho do pulso que se utilize para realizar a medição.
Realizar-se-ão medidas de atenuação de trecho, de empalme e de conector e calcular-se-á o valor de atenuação total obtido de forma que se poderá comprovar se cumpre os requisitos de transmissão mínimos para a aceitação dos sistemas de cablaxe de fibra óptica, tal e como se especifica na normativa.
5.3. Verificação da instalação de mangueira de pares.
A cablaxe multipar de categoria 3 deverá cumprir com os parâmetros de rendimento
ANSI/TIA 568B para cabos de categoria 3.
A cablaxe subministrada deverá estar certificar para aplicações classe A (aplicações de voz ou sob frequências até 100 kHz) e aplicações classe B (aplicações de dados de baixa velocidade até 1 MHz) por um organismo reconhecido, capacitado para poder realizar o conjunto das provas definidas na norma ISSO 11801.
Verificar-se-á a continuidade eléctrica e a correspondência dos pares entre o registro principal e os armarios de distribuição.
5.4. Verificação da instalação de cabos coaxiais.
Certificar os sistemas de cablaxe coaxial para verificar o cumprimento da classe de cablaxe empregada e os requisitos descritos no RD 346/2011.
5.5. Verificação da instalação eléctrica dedicada.
A instalação eléctrica dedicada deve cumprir o Regulamento electrotécnico para baixa tensão (Real decreto 842/2002). A empresa instaladora cumprirá com os requisitos exixir de acordo com a legislação vigente e achegará a documentação da instalação eléctrica realizada segundo seja necessário em cada caso.
6. Documentação técnica.
Os organismos da Administração que realizem actuações que afectem as infra-estruturas de telecomunicações, devem solicitar relatórios ao órgão de telecomunicações competente. Este órgão é o Departamento de Telecomunicações da Agência para a Modernização Tecnológica da Galiza (Amtega), excepto no âmbito da Conselharia de Sanidade, do Serviço Galego de Saúde e das entidades adscritas, que é a Subdirecção Geral de Sistemas e Tecnologias de Informação. A solicitude realizar-se-á enviado um correio electrónico ao endereço cableado.amtega@xunta.gal (no caso do Sergas, sistemas.tecnoloxias.informacion@sergas.es), indicando no assunto o relatório solicitado e a identificação do centro afectado pela actuação.
Como norma geral, e menos que se indique expressamente a utilização de outro formato, toda a documentação se apresentará em formato electrónico empregando PDF (portable document format, norma ISSO 19005-1:2005). Este formato deve permitir as procuras de texto, incluindo os planos e tabelas, que não poderão ser imagens.
Alguns documentos na documentação final deverão apresentar em vários formatos, como se especifica detalhadamente no número 6.2 desta guia.
Sempre que seja possível, os elementos na documentação serão referenciados segundo as etiquetas de identificação descritas nesta guia.
6.1. Projecto de infra-estrutura de comunicações (PIC).
Com carácter prévio ao começo dos trabalhos, o adxudicatario entregará ao organismo contratante um projecto técnico de execução, denominado em diante PIC (projecto de infra-estrutura de comunicações), que deve ser elaborado por um engenheiro, engenheiro técnico ou equivalente de telecomunicação ou industrial.
O organismo solicitará um relatório inicial ao órgão de telecomunicações competente, achegando o PIC para a sua valoração.
O PIC descreverá detalhadamente todos os elementos que compõem a instalação, a sua localização e as suas características, com menção das normas que cumpre. Todos os elementos para os quais esta guia especifica etiqueta deverão ser referenciados com ela ao longo do projecto (memória, planos, esquemas), evitando outras formas de identificação.
O PIC deve recolher também a retirada da cablaxe e elementos que fiquem fora de serviço, assim como propor melhoras nos elementos existentes.
O projecto deve-se entregar em formato PDF. Este documento não deve estar protegido e deve permitir fazer procuras de texto, incluindo nos planos e tabelas, que não poderão ser imagens.
Este projecto deverá contar ao menos com as seguintes epígrafes:
6.1.1. Memória.
Na sua elaboração deverão ter-se em conta os resultados obtidos trás a consulta e intercâmbio de informação entre o proxectista e os diferentes operadores de telecomunicação segundo o requerido ao longo desta guia.
Na memória incluir-se-ão as seguintes epígrafes:
a) Identificação do edifício: deve-se indicar o endereço postal, a referência catastral e as coordenadas geográficas, para a identificação inequívoca do edifício.
b) Descrição da edificação: deve indicar-se se é de nova construção ou uma remodelação de um edifício já existente. Deve-se descrever fisicamente o edifício (corpos do edifício, número de plantas, superfícies), as suas características especiais (edifício histórico, de pedra etc.) e a sua contorna (urbana, isolada etc.). Também deve indicar-se o uso geral do edifício e de cada uma das áreas em que se vai actuar.
c) Descrição dos serviços e sistemas que se incluem na infra-estrutura junto com as previsões de demanda. Deve indicar expressamente o número de tomadas de rede novas que se vão instalar.
d) Análise e desenho do projecto.
1. Esquemas de sistemas e subsistemas. Devem indicar-se os sistemas que se vão implementar ou já existentes, segundo o indicado no número 2.1. Sistema de cablaxe estruturada (SCE).
2. Descrição dos elementos que compõem a infra-estrutura. Devem incluir nesta epígrafe a acometida, os recintos, os armarios, as canalizações e as tomadas de rede.
3. Cálculos de dimensionamento. Devem incluir o dimensionamento dos recintos (o seu número, segundo as distâncias da cablaxe, e as suas dimensões, segundo o número de armarios), armarios (segundo as suas funções e número de painéis necessários) e canalizações (para cada tipo de canalização no seu trecho mais carregado).
4. Cálculos de coberturas e níveis de sinal nos diferentes pontos da instalação, quando se incluam pontos de acesso sem fios ou acessos rádio.
5. Tabela de tomadas. Deve incluir-se uma tabela em que se indique, para cada uma das tomadas, a sua etiqueta, o registro de tomadas a que pertence, o seu uso (utente, wifi, videoporteiro etc.), a sua localização (planta, zona), o comprimento de cablaxe, a etiqueta do painel em que termina e o porto desse painel.
6. Diagramas unifilares da instalação eléctrica que proporciona serviço aos recintos de comunicações.
6.1.2. Planos.
Deve incluir-se um plano por cada planta do edifício que indique os elementos que se vão instalar ou que estejam afectados. Este plano deve incluir a informação seguinte:
a) Acometida: arqueta (sistema radiante) e canalização de entrada até o recinto de interconexión.
b) Recintos, identificados com a sua etiqueta. Devem incluir-se todos os elementos que contém: armarios, quadros eléctricos (identificados com a sua etiqueta), climatização, extinção, SAI etc.
c) Armarios, identificados com a sua etiqueta. Indicar-se-ão também as suas medidas e orientação (com a abertura frontal de portas, por exemplo).
d) Canalizações. Devem representar-se as canalizações verticais (pátios de condutos) e horizontais (canalizações e tubos), desde os armarios até as tomas, indicando as suas dimensões e número de cabos em cada trecho. Devem incluir-se os registros de passagem e de acesso às canalizações. Deve indicar-se a situação das canalizações (teito, chão ou parede) mediante diferente simbologia.
e) Localização dos postos de utente, identificados com a etiqueta do registro de tomadas e das tomadas que contém. Devem distinguir-se os diferentes tipos de registros (parede, teito, chão, em mobiliario etc.) mediante a simbologia adequada.
f) Enlaces entre armarios. Deve incluir-se o percurso dos enlaces desde cada repartidor de planta até o repartidor de edifício e desde cada repartidor de edifício até o repartidor de campus, indicando a etiqueta do enlace e o número de fibras.
g) Quadros eléctricos gerais dos cales se alimentam os quadros dos recintos. Deve incluir-se o percurso dos circuitos eléctricos que alimentam os quadros dos recintos desde o cadrar geral. Se este quadro geral não está na mesma planta que o recinto, ficará assinalado no plano o percurso, com uma referência à planta onde está o quadro.
h) Outras instalações previstas na edificação que pudessem interferir ou ser interferidas no seu funcionamento com a infra-estrutura.
Toda esta informação deve estar num mesmo plano, evitando separar, por exemplo, as canalizações num plano independente.
O plano deve conter uma lenda com toda a simbologia utilizada, de forma que não haja nenhum elemento representado que não esteja incluído nela. Devem utilizar-se símbolos diferentes para os diferentes elementos.
Devem incluir-se também planos com os detalhes de execução de pontos singulares, quando assim se requeira pela sua índole. Por exemplo, deve incluir-se um plano do recinto em que se indiquem as medidas do recinto, as do espaço livre arredor dos armarios e todos os elementos instalados no seu interior. Também é conveniente incluir planos de detalhe de subidas e descidas da cablaxe (no recinto e pátios de condutos), dos registros (de passagem e de acesso às canalizações e pátios de condutos), de transições de canalizações (canalização-tubo) e das arquetas.
6.1.3. Edital.
Indicar-se-ão as características dos materiais e equipamentos, e as condições de montagem.
Deve incluir-se a informação necessária para realizar a instalação da canalização, passos de planta, registros, percurso da cablaxe em recinto e armario, sobrante de cabo em armario e tomadas, instalação eléctrica etc. Devem ressaltar-se as características especiais da instalação quando existam.
Para o material empregado na cablaxe será preciso incluir a seguinte informação:
a) Conexionado da cablaxe (EIA/TIA T568B).
b) Parâmetros de transmissão garantidos.
c) Especificações físicas. Classe CPR de reacção ao lume.
d) Especificações eléctricas (cabo de cobre) e ópticas (fibra óptica).
Também devem figurar os prazos mínimos de garantia exixir (10 anos para os materiais e 2 anos para a instalação).
Em caso de achegar folhas comerciais de especificações técnicas dos materiais, achegarão ao projecto num ficheiro separado.
6.1.4. Orçamento.
Especificar-se-ão o número de unidades e preço por unidade de cada uma das partes em que se possam descompor os trabalhos.
Devem ficar definidas as características, modelos, tipos e dimensões de cada um destes elementos.
Todos os elementos que façam parte da infra-estrutura de telecomunicações devem estar incluídos no orçamento do PIC, incluindo:
• Armarios e os seus elementos (painéis, bandexas, pasafíos, regreteiros eléctricos, tampas cegas, ventiladores etc.).
• Cabos de conexão.
• Videoporteiros, com as suas pechaduras electrónicas associadas.
• Canalizações, registros de passagem e registros de tomadas.
• Acometida de comunicações (arqueta, canalização de entrada, registros de passagem).
• Instalação eléctrica dos recintos (quadros, elementos de protecção, cabo eléctrico).
• Sistemas de ventilação, climatização e extinção dos recintos, e o SAI, sempre que estes elementos não sejam generais do edifício (nesse caso, deve indicar-se).
• Certificação da cablaxe (cobre e fibra).
Evitar-se-á pôr alguma destas partidas no projecto arquitectónico. Em caso que algum destes elementos se encontre noutro orçamento, deverá incluir-se também no do PIC, ainda que o seu montante não figure.
O orçamento deve incluir explicitamente a subministração do 5 % dos registros de tomadas para a realização de trabalhos de manutenção, com um mínimo de uma unidade de cada tipo. Podem incluir-se como ítems independentes ou como subepígrafes de outros ítems.
6.2. Execução da obra.
Recomenda-se que nas obras de novos edifícios ou reforma substanciais exista a figura do engenheiro director de obra para a parte de telecomunicações. Isto facilita o cumprimento normativo e a comunicação da Administração com a empresa instaladora.
Durante a fase de execução da obra, se se considera necessário, poder-se-ão enviar ao órgão de telecomunicações competente as folhas de características dos materiais que se vão utilizar na infra-estrutura de telecomunicações, para a sua revisão antes de realizar a provisão. Este órgão indicará a adequação ou não destes materiais, evitando a compra de elementos que não cumprem as especificações indicadas nesta guia.
6.3. Documentação final de obra.
O instalador, uma vez executada a obra, deve elaborar e entregar a documentação final de obra. Esta documentação incluirá os elementos de nova instalação e os existentes que se vejam modificados pela actuação.
O organismo solicitará um relatório final ao órgão de telecomunicações competente, achegando a documentação final para a sua valoração.
A documentação final deve estar formada por uma série de documentos, comprimidos num único arquivo, e estruturados em pastas segundo as epígrafes seguintes.
Em caso de que seja necessário solicitar uma linha de comunicações, deve-se comunicar ao órgão competente em matéria de telecomunicações a terminação da execução, para que possa tramitar a alta desta linha. A linha é necessária para realizar as provas dos videoporteiros. Nestas provas facilitar-se-ão as etiquetas dos videoporteiros, necessárias para a elaboração da documentação final.
6.3.1. Descrição da actuação.
Documento em que se descrevem a actuação e os diferentes elementos da infra-estrutura de telecomunicações instalados ou modificados. Devem utilizar-se as etiquetas definidas para identificar estes elementos e indicar o número de cada um deles quando não estejam etiquetados.
Deve achegar-se em formato PDF.
6.3.2. Relação dos materiais e elementos empregues na instalação.
Documento que contém uma tabela em que se indicarão a etiqueta (quando a tenha), o fabricante, o modelo, o número de série, o lugar de instalação e as observações de cada um dos elementos da infra-estrutura instalados, incluindo os elementos da instalação eléctrica dedicada. Quando os elementos não tenham etiqueta nem número de série (como é o caso dos cabos de conexão) ou haja um conjunto de elementos iguais (como os registros de tomadas), podem agrupar-se numa única fila da tabela para cada tipo, indicando o número de unidades de cada um.
Deve achegar-se em formato folha de cálculo segundo o modelo proporcionado pela Amtega.
Dos elementos desta relação proporcionar-se-ão as folhas de características na epígrafe seguinte.
6.3.3. Folhas de especificações técnicas de todo o material instalado.
Devem proporcionar-se as folhas de características e as declarações de conformidade com a norma de todos os elementos da infra-estrutura de telecomunicações incluídos na relação da epígrafe anterior.
Devem entregar-se em formato PDF e os ficheiros nomearão com o elemento que contêm.
6.3.4. Informação da instalação eléctrica dedicada.
Achegar-se-ão os diagramas unifilares da instalação eléctrica que proporciona serviço aos recintos de telecomunicações. Devem identificar-se os elementos (quadros, circuitos e regreteiros) com as suas etiquetas, e identificar os quadros gerais e os circuitos que alimentam os quadros dos recintos.
Devem achegar-se em formato PDF (que permita procuras de texto) e num formato editable.
A empresa instaladora deve achegar a documentação da instalação eléctrica realizada segundo seja necessário em cada caso.
6.3.5. Esquemas de ocupação dos armarios.
Proporcionar-se-á um esquema de cada armario, identificado com a sua etiqueta, que assinale os elementos que contém. Devem numerarse as unidades do armario (de abaixo a arriba) e utilizar a etiqueta para identificar cada elemento (armario, painéis, enlaces, regreteiros).
Devem achegar-se em formato PDF e em formato editable.
6.3.6. Manuais de uso dos sistemas activos instalados.
Achegar-se-ão os manuais de utente e configuração de elementos como videoporteiros e SAI.
Devem achegar-se em formato PDF.
6.3.7. Planos.
Deve achegar-se um único plano por cada planta do edifício afectada pela actuação. O conteúdo destes planos deve ser o indicado no número 6.1.2 Planos.
Os planos devem proporcionar-se em formato PDF (que permita procuras de texto) e em formato CAD (ficheiros DWG ou DXF).
6.3.8. Relatórios de certificação de cablaxe.
Estes relatórios devem identificar cada tomada de rede e cada fibra dos enlaces com as suas etiquetas correspondentes. Devem achegar-se em formato PDF. O órgão competente em matéria de telecomunicações poderá solicitar os arquivos nativos dos analizadores.
O resultado dos relatórios deve ser positivo. Não se admitirão relatórios com alguma tomada que não passe a certificação.
Devem achegar-se os documentos seguintes:
a) Marca, modelo e número de série dos equipamentos homologados de medida empregados pela empresa instaladora nas provas e o certificado de calibración destes, que deverá ter uma antigüidade não superior a um ano. Devem achegar-se em formato PDF.
b) Resultados das provas de certificação para a cablaxe de cobre, segundo o descrito na epígrafe de verificação. Devem achegar-se em formato PDF e em formato folha de cálculo, segundo o modelo proporcionado pela Amtega.
c) Resultados das provas de verificação de cablaxe de fibra óptica, segundo o descrito na epígrafe de verificação. Devem achegar-se em formato PDF e em formato folha de cálculo, segundo o modelo proporcionado pela Amtega.
d) Relatórios de certificação de outros tipos de cablaxe instalados. Devem achegar-se em formato PDF e em formato folha de cálculo, segundo o modelo proporcionado pela Amtega.
6.3.9. Fotografias dos elementos instalados.
Achegar-se-ão fotografias dos elementos instalados, em formato de imagem. Os nomes dos ficheiros das fotografias devem construir com a etiqueta do elemento que contêm, com a sintaxe seguinte:
O campo «
As fotografias devem ter o elemento completo e só esse elemento. Deverá recortar-se em caso que a fotografia inclua outros elementos ou partes deles. Deve ter a suficiente resolução e nitidez para distinguir claramente a sua etiqueta e as dos elementos que contém. Por exemplo: na fotografia de um armario devem distinguir-se a etiqueta do próprio armario, de todos os painéis e dos regreteiros; na fotografia de um painel devem distinguir-se a etiqueta do próprio painel e as dos seus portos.
Devem incluir nesta epígrafe da documentação as fotografias seguintes:
a) Foto exterior de cada recinto, em que se observe a porta de entrada ao recinto, com a sua etiqueta, e o videoporteiro de controlo de acesso, correctamente etiquetado e com os correspondentes cartazes de aviso.
b) Fotos interiores de cada recinto, em que se observem a distribuição de elementos dentro do recinto (armarios, quadros, clima, extintores, SAI etc.). Devem achegar-se tantas fotos como seja preciso para situar no recinto cada um dos elementos.
c) Foto de cada armario completo, em que se observe a sua etiqueta e os elementos que contém. Devem achegar-se uma tomada pela parte dianteira e outra pela parte traseira, ambas com as portas abertas.
d) Foto de cada quadro eléctrico completo, em que se observe a correcta etiquetaxe do quadro e as características e etiquetas dos elementos que contém.
e) Foto de cada painel de cablaxe de cobre completo (todos os portos), em que se observe a etiqueta do próprio painel e a correcta etiquetaxe dos seus portos.
f) Foto de cada painel de cablaxe de fibra completo (todos os portos), em que se observe a etiqueta do próprio painel e as dos enlaces e portos.
g) Foto de cada painel de cablaxe multipar completo (todos os portos), em que se observe a etiqueta do próprio painel e a correcta etiquetaxe dos seus portos.
h) Foto de um registro de tomadas de cada tipo, em que se observe a correcta etiquetaxe das tomadas e as características do registro (será suficiente incluir uma foto por cada tipo de registro de tomadas).
i) Foto de cada regreteiro de alimentação completo, em que se observe a sua correcta etiquetaxe e características.
6.3.10. Informação para a gestão das garantias.
Deve proporcionar-se um documento em formato PDF em que se indiquem os prazos de garantia no que diz respeito a materiais e instalações, que devem ser, no mínimo, os indicados nesta guia.
Este documento deve indicar os dados de contacto (telefone, endereço de correio electrónico etc.) precisos para este serviço de garantia.
Deve achegar-se em formato PDF.
6.3.11. NIF da empresa instaladora da cablaxe de comunicações.
Deve achegar-se um documento em que se identifique a empresa instaladora, que inclua o nome, número de identificação fiscal (NIF) e número de registro de instaladores de telecomunicações.
Deve achegar-se em formato PDF.
7. Normativa aplicável.
A instalação das redes de cablaxe cumprirá com os requisitos da legislação vigente, assim como com os critérios que para este propósito se geram desde entidades ou organismos de normalização.
A legislação aplicável constará dos regulamentos e instruções publicados como reais decretos, ordens ministeriais e resoluções no Boletim Oficial dele Estado.
Os critérios que se gerem desde organismos de normalização serão normas com status de norma europeia (EM) quando provam do Cenelec, de norma espanhola na sua correspondente transposición pela Aenor, de standard internacional (IS) quando prova disso e standard de aplicação quando provam do sector da indústria, tal como IEEE.
As normas aplicável à cablaxe de organismos de normalização provem maioritariamente de 4 organizações:
• Aenor no âmbito espanhol.
• Cenelec no âmbito europeu.
• TIA no âmbito estadounidense.
• ISSO/IEC no âmbito mundial.
• IEEE no âmbito da indústria para as telecomunicações.
7.1. Regulamentos e disposições legais adicionais.
• Real decreto 842/2002, de 2 de agosto, pelo que se aprova o Regulamento electrotécnico de baixa tensão.
• Real decreto 1720/2007, de 21 de dezembro, pelo que se aprova o Regulamento de desenvolvimento da Lei orgânica 15/1999, de 13 de dezembro, de protecção de dados de carácter pessoal.
• Real decreto 186/2016, de 6 de maio, pelo que se regula a compatibilidade electromagnética dos equipamentos eléctricos e electrónicos.
• Real decreto 346/2011, de 11 de março, pelo que se aprova o Regulamento regulador das infra-estruturas comuns de telecomunicações para o acesso aos serviços de telecomunicação no interior das edificações.
• Real decreto 314/2006, de 17 de março, pelo que se aprova o Código técnico de edificação.
• Real decreto 513/2017, de 22 de maio, pelo que se aprova o Regulamento de instalações de protecção contra incêndios.
• Real decreto 57/2005, de 21 de janeiro, pelo que se estabelecem prescrições para o incremento da segurança do parque de elevadores existente.
• Decreto 44/2008, de 28 de fevereiro, pelo que se regulam os requisitos das empresas conservadoras de elevadores e se desenvolvem conceitos relativos ao grau de ocupação das habitações no âmbito da Comunidade Autónoma da Galiza.
• Real decreto 244/2010, de 5 de março, pelo que se aprova o Regulamento regulador da actividade de instalação e manutenção de equipamentos e sistemas de telecomunicação.
• Directiva 2014/35/UE do Parlamento Europeu e do Conselho, de 26 de fevereiro de 2014, sobre a harmonización das legislações dos Estados membros em matéria de comercialização de material eléctrico destinado a utilizar-se com determinados limites de tensão.
• Regulamento (UE) nº 305/2011 do Parlamento Europeu e do Conselho, de 9 de março de 2011, pelo que se estabelecem condições harmonizadas para a comercialização de produtos de construção e se derrogar a Directiva 89/106/CEE do Conselho. Texto pertinente para os efeitos do EEE.
• Directiva 2004/108/CE do Parlamento Europeu e do Conselho, de 15 de dezembro de 2004, relativa à aproximação das legislações dos Estados membros em matéria de compatibilidade electromagnética.
• Ordem ITC/1142/2010, de 29 de abril, pela que se desenvolve o Regulamento regulador da actividade de instalação e manutenção de equipamentos e sistemas de telecomunicação, aprovado pelo Real decreto 244/2010, de 5 de março.
7.2. Normativa de âmbito espanhol (Aenor).
• UNE-EM 50310:2016/A1. Redes de enlace de telecomunicações para edifícios e outras estruturas.
• Série de normas UNE EM 50173. Tecnologia da informação. Sistema de cablaxe genérica.
• UNE-CLC/TS 50659. Características electromagnéticas dos sistemas lineais de cablaxe (CMS).
• UNE-EM 300127 V1.2.1. Questões de compatibilidade electromagnética e espectro radioeléctrico (ERM). Ensaios de emissões radiadas de sistemas de telecomunicação fisicamente grandes.
• UNE-EM 1815. Revestimentos de chão resilientes e lamelados. Avaliação da propensión à acumulação de ónus electrostáticas.
• Série de normas UNE EM 60793. Fibra óptica. Métodos de medição e procedimentos de ensaio.
• UNE-EM 50290. Cabos de comunicações.
• UNE EM 50174-1. Tecnologia da informação. Instalação da cablaxe. Especificação e aseguramento de qualidade.
• UNE EM 50174-2. Tecnologia da informação. Instalação da cablaxe. Métodos de planeamento da instalação no interior dos edifícios.
• UNE-EM IEC 60794. Cabos de fibra óptica.
• UNE-EM IEC 61280. Procedimentos de ensaio para subsistemas de comunicação de fibra óptica.
• UNE-EM 50117. Cabos coaxiais.
• UNE-EM 61935. Especificação para o ensaio da cablaxe coaxial equilibrada de tecnologias da informação.
• UNE EM 50346. Tecnologia da informação. Instalação de cablaxe - Verificação da cablaxe instalada.
• Série de normas UNE EM 60332. Métodos de ensaio para cabos eléctricos e cabos de fibra óptica submetidos a condições de lume.
• UNE-EM 60754. Ensaio dos gases desprendidos durante a combustión de materiais procedentes dos cabos.
• UNE-EM 61034. Medida da densidade dos fumos emitidos por cabos em combustión sob condições definidas.
• UNE-EM IEC 60331. Ensaios para cabos eléctricos em condições de lume. Integridade do circuito.
• UNE-EM 50575. Cabos eléctricos, de controlo e de comunicações: cabos para aplicações gerais em trabalhos de construção sujeitos a requisitos de reacção contra o lume.
• UNE-EM 13501. Classificação em função do comportamento face ao lume dos produtos de construção e elementos para a edificação.
• UNE-EM 50399. Métodos de ensaio comuns para cabos submetidos a condições de lume. Medida da emissão de calor e produção de fumos em cabos durante o ensaio de propagação da chama. Equipamento de ensaio, procedimentos, resultados.
• UNE-EM 61537. Condução de cabos. Sistemas de bandexas e de bandexas de escada.
• UNE-EM 61386. Sistemas de tubos para a condução de cabos.
• UNE-EM 50085. Sistema de canais para cabos e sistemas de condutos fechados de secção não circular para instalações eléctricas.
• UNE-HD 627.7M. Cabos multicondutores e multipares para a instalação em superfície ou enterrada. Parte 7.
• UNE-EM 60708:2010. Cabos de baixa frequência com isolamento de poliolefina e coberta de poliolefina de barreira contra a humidade.
• UNE-EM 12094. Sistemas fixos de luta contra incêndios. Componentes para sistemas de extinção mediante agentes gasosos.
• UNE-EM 12259. Sistemas fixos de luta contra incêndios. Componentes para sistemas de difusores e água pulverizada.
• UNE-EM 12825. Pavimentos elevados rexistrables.
• UNE-EM 1366-6. Ensaios de resistência ao lume de instalações de serviço. Parte 6: pavimentos elevados rexistrables e pavimentos ocos.
• UNE-EM 1366-5. Ensaios de resistência ao lume de instalações de serviço. Parte 5: condutos horizontais e verticais de serviços.
• UNE-EM 1366-11:2019+A1. Ensaios de resistência ao lume de instalações de serviço. Parte 11: sistemas protectores contra incêndios para sistemas de cabos e componentes associados.
• UNE-EM IEC 63355. Sistemas de condução de cabos. Método de ensaio para determinar o conteúdo de halóxenos.
• UNE-EM 61008-1. Interruptores automáticos para actuar por corrente diferencial residual, sem dispositivo de protecção contra sobreintensidades, para usos domésticos e análogos (IDE). Parte 1: regras gerais.
• UNE-EM 60297. Estruturas mecânicas para equipamentos electrónicos. Dimensões das estruturas mecânicas da série de 482,6 mm (19 polegadas).
• UNE-NISSO 2082:2017. Recubrimentos metálicos e outros recubrimentos inorgánicos. Recubrimentos electrolíticos de cadmio com tratamentos adicionais sobre ferro ou aço.
• UNE-EM 124. Dispositivos de cubrimento e de encerramento para zonas de circulação utilizadas por peões e veículos.
• UNE-EM 62208. Envolventes vazias destinadas aos conjuntos de aparellaxe de baixa tensão. Requisitos gerais.
• UNE-EM 62262:2002. Graus de protecção proporcionados pelas envolventes de materiais eléctricos contra os impactos mecânicos externos (código IK).
• UNE-EM 60529. Graus de protecção proporcionados pelas envolventes (código IP).
• UNE-EM 81-50. Regras de segurança para a construção e instalação de elevadores. Exames e ensaios. Parte 50: regras de desenho, cálculos, exames e ensaios de componentes de elevador.
7.3. Normativa de âmbito europeu (Cenelec).
• Cenelec EM 50173 Séries. Information technology - Generic cabling system.
• Cenelec EM 50174-1. Information technology - Cabling installation. Part 1: specification and quality assurance.
• Cenelec EM 50174-2. Information technology - Cabling installation. Part 2: installation planning and practices inside buildings.
• Cenelec EM 50346. Information technology - Cabling installation - Testing of installed cabling.
7.4. Normativa de âmbito mundial (ISSO/IEC).
• ISSO/IEC IS 11801 Ed. 2.1. Information technology - Generic cabling fere customer premises.
• ISSO/IEC IS 14763-1. Information technology - Implementation and operation of customer premises - Part 1: administration.
• ISSO/IEC IS 14763-2. Information technology - Implementation and operation of customer premises - Part 2: planning and installation.
• ISSO/IEC IS 14763-3. Information technology - Implementation and operation of customer premises - Part 3: acceptance testing for optical cabling.
• IEC 61935-1. Generic cabling systems - Specification for the testing of balanced communication cabling in accordance with ISSO/IEC 11801 - Part 1: installed cabling.
• ISSO/IEC 8877. Information technology - Telecommunications and information exchange between systems - Interface connector and contact assignments for ISDN Basic access interface located at reference points S and T.
• EM IEC 61557-4:2021. Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures.
• IEC 60755. General safety requirements for residual current operated protective devices.
7.5. Normativa de âmbito da indústria para telecomunicações (IEEE).
• IEEE 802.3, 10Base-T, 10Base-FL, 100Base-TX, 100Base-FX, 1000Base-T, 10GBase-T, 1000Base-SX, 1000Base-LX, IEEE, 802.3bt, IEEE802.1p/q.
• IEEE 802.11g, IEEE 802.11i, IEEE 802.1x.
• TIA/EIA - 492AAAC, especificações detalhadas para fibra multimodo de índice gradual optimizada para laser na primeira janela (850-nm) com núcleo de 50 micras e recubrimento de 125 micras.
7.6. Outra normativa de possível aplicação.
• TIA-568.0. Generic telecommunications cabling for customer premises.
• TIA-568.1. Commercial building telecommunications infrastructure standard.
• TIA-568.2. Balanced twisted-pair telecommunications cabling and components standard.
• TIA-568.3. Optical fibre cabling and components standard.
• TIA-568.4. Broadband coaxial cabling and components standard.
• TIA/EIA 569. Commercial building standard for telecommunications pathways and spaces.
• TIA-862. Structured cabling infrastructure standard for intelligent building systems.
• TIA-569. Telecommunications pathways and spaces.
• TIA-606. Administration standard for telecommunications infrastructure.
• NFPA75. Norma para a protecção contra incêndios de equipamentos de tecnologias da informação.
• NFPA2001. Norma sobre sistemas de extinção de incêndios com agentes limpos.
